Областью применения блока питания БПР являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.
Блок питания БПР с реле предназначен для:
- обеспечения стабилизированным напряжением постоянного тока электронных приборов, в том числе АДР, АДН, АДИ, АДП;
- сопряжения низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП) с силовой автоматикой и системами управления, работающими при напряжении ~220 В.
Технические характеристики
|
Параметр |
Значение |
|
Напряжение питания, В |
170...270 |
|
Частота, Гц |
50 (±1 %) |
|
Ток потребления, А |
0,015 |
|
Выходное напряжение, В |
12 или 24 |
|
Нестабильность выходного напряжения, мВ, не более |
4 |
|
Среднее значение температурного коэффициента (ТК) dV/dT, мВ/ ºС |
-1,5 |
|
Максимальная нагрузка контактов реле |
10 А, 240 VAC/28 VDC |
|
Минимальная нагрузка контактов реле |
100 мА, 5 VDC |
|
Количество срабатываний (с нагрузкой), циклов |
100 000 |
|
Механическое (без нагрузки), циклов |
5 000 000 |
|
Наименование |
Рекомендация по применению* |
Количество приборов, запитываемых от одного БПР** |
Примечание |
Выходное напряжение, В |
Выходной ток, А |
|
БПР-24.3 |
АДР-0.25.2, |
1 |
Исполнение приборов с токовым выходом |
24 |
0,075 |
|
БПР-12.3 |
АДИ-01/x-x-2-0 |
3*** |
Исполнение приборов без токового выхода |
12 |
0,15 |
|
АДН-xx.1, |
2*** |
Примечания
* В обозначении "хх" означает любое допустимое исполнение.
** Допускается от одного блока питания БПР запитывать приборы различного типа. При этом необходимо учитывать общее потребление приборов и нагрузочную способность блока питания.
*** Максимальное число приборов данного типа, определяемое потребляемой мощностью.
Напряжение изоляции:
750 VAC между незамкнутыми контактами реле;
1500 VAC между контактами реле и выходным напряжением БПР.
БПР изготавливается в корпусе, предназначенном для монтажа на рейку DIN35.

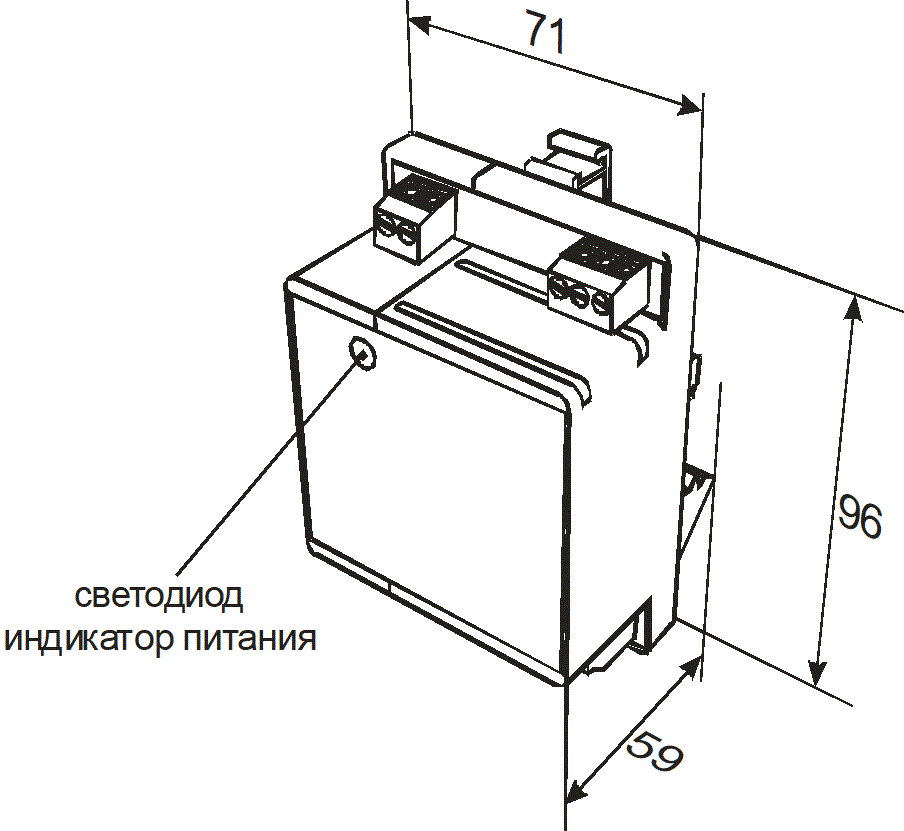

Габаритные размеры – 71 × 59 × 96 мм
|
Напряжение на входе
|
170 ~ 270VAC |
|
Напряжение на выходе
|
12VDC |
|
Мощность
|
1.8 |
|
Номинальный ток
|
0.15 |
|
Монтаж
|
DIN-рейка |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Пластик |
|
Степень защиты
|
IP41 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
71х59х96 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
