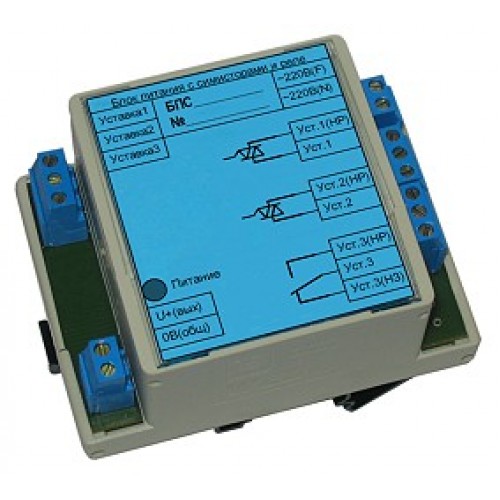

Областью применения блока питания с симисторами БПС являются системы управления, регулирования, защитной автоматики, в том числе для газовых котельных.
Блок питания с симисторами БПС-24 и реле предназначен для:
- обеспечения стабилизированным напряжением постоянного тока электронных приборов, в том числе АДР, АДН, АДИ, АДП;
- сопряжения низковольтных слаботочных дискретных выходов приборов автоматики (в том числе АДР, АДН, АДИ, АДП) с силовой автоматикой и системами управления, работающих при напряжении ~220 В.
Технические характеристики
|
Параметр |
значение |
|
Напряжение питания, В |
170…270 |
|
Частота, Гц |
50 (±1 %) |
|
Ток потребления, А |
0,015 |
|
Выходное напряжение, В |
12 или 24 |
|
Нестабильность выходного напряжения, мВ, не более |
4 |
|
Среднее значение температурного коэффициента (ТК) dV/dT, мВ/ ºС |
-1,5 |
|
Количество релейных выходов |
1 |
|
Количество симисторных выходов |
2 |
|
Нагрузка симисторов |
|
|
>> Максимальная |
2 А (~220 В) |
|
>> Ток утечки в выключенном состоянии (~220 В), мА |
1,5 |
|
>> Минимальное напряжение, В |
24 |
|
>> Максимальное напряжение, В |
240 |
|
Нагрузка контактов реле |
|
|
>> Максимальная (активная) |
6 А, 240 VAC/28 VDC |
|
>> Максимальная (индуктивная)* |
1 А, 240 VAC |
|
>> Максимальная (индуктивная)** |
0,3 А, 240 VAC |
|
>> Минимальная нагрузка контактов реле |
100 мА, 5 VDC |
|
>> Количество срабатываний (с нагрузкой), циклов |
100 000 |
|
>> Механическое (без нагрузки), циклов |
5 000 000 |
* Примечание: при периоде переключения не менее 10 сек.
** Примечание: при периоде переключения не менее 2 сек.
|
Наименование |
Рекомендация по применению* |
Количество приборов запитываемых от одного БПС*** |
Примечание |
Выходное напряжение, В |
Выходной ток, А |
|
БПС-24 |
АДР, АДН, АДИ, АДУ, |
1 |
Применение |
24 |
0,075 |
|
БПС-12 |
АДР, АДН, АДИ, АДУ, АДК |
2*** |
Применение |
12 |
0,2 |
* Допускается от одного блока питания с симисторами БПС запитывать приборы различного типа. При этом необходимо учитывать общее потребление приборов и нагрузочную способность блока питания.
*** Максимальное число приборов данного типа, определяемое потребляемой мощностью и использованием трёх реле.
Напряжение изоляции:
750 VAC между незамкнутыми контактами реле;
1500 VAC между контактами реле и выходным напряжением БПС.
БПС изготавливается в корпусе, предназначенном для монтажа на рейку DIN35.
Габаритные размеры – 71 × 59 × 96 мм.
|
Напряжение на входе
|
170 ~ 270VAC |
|
Напряжение на выходе
|
24VDC |
|
Мощность
|
1.8 |
|
Номинальный ток
|
0.075 |
|
Монтаж
|
DIN-рейка |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Пластик |
|
Степень защиты
|
IP41 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
71х59х96 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
