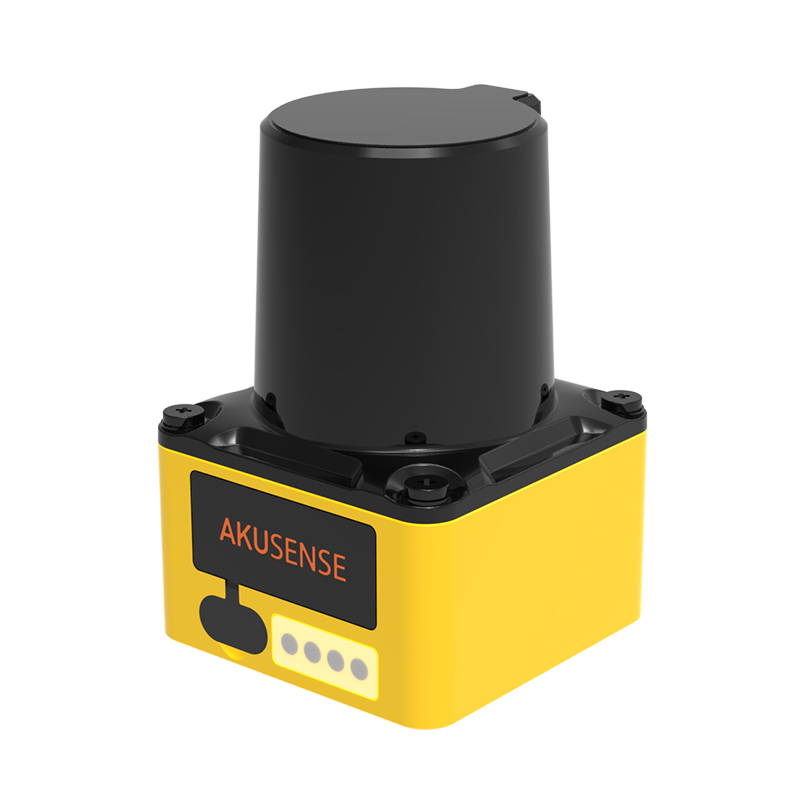

Лидар AS-33C — это линейный лидар для обхода препятствий, выпущенный Akusense.
Эта серия лидаров использует метод импульсного времени пролета (PulsedToF) для измерения расстояния, а его внутренняя структура имеет конструкцию с вращающимся зеркалом, то есть невидимый инфракрасный лазер, излучаемый модулем измерения дальности, отклоняется под разными углами посредством высокоскоростного вращающаяся зеркальная поверхность, чтобы реализовать сканирование профилей окружающей среды в пределах 270° от той же горизонтальной плоскости.
По сравнению с аналогичной продукцией лидар AS-33C имеет следующие характеристики:
1 Большое расстояние измерения: благодаря принципу импульсного измерения дальности и оптимизации оптоэлектронной конструкции серия AS-33C имеет большее расстояние измерения для целей с такой же отражательной способностью (≥ 10 м при отражательной способности 70%);
2 Хорошая надежность: конструкция вращающегося зеркала сводит к минимуму количество движущихся частей внутри лидара, увеличивает срок службы и значительно снижает влияние механической вибрации на работу;
3 Малый размер: высота корпуса лидара невелика. Более 7,2 см, а длина основания всего 5 см, что упрощает установку в условиях ограниченного пространства.
|
Модель |
AS-33C |
|
Принцип действия |
TOF |
|
Длина волны лазера |
905 нм |
|
Max. Диапазон сканирования |
10 м (70% отраж. способность) /4 м （10% отраж. способность) |
|
Угловой диапазон сканирования |
270 ° |
|
Частота дискретизации |
18 кГц/ 54 кГц |
|
Частота сканирования |
25 Гц |
|
Разрешение |
0.5 ° |
|
Погрешность измерений |
±2 см (в диапазоне 10 м) |
|
Время отклика |
40 мс |
|
Время старта |
<10 мс |
|
Количество каналов |
64 (каждый канал содержит 3 зоны обнаружения) |
|
Задержка выхода сканирования |
0 - 2 с (настраивается) |
|
Задержка удержания сканирования |
0 - 2 с (настраивается) |
|
Обнаруживаемый размер |
0-5 ° ( настраивается) |
|
Вход |
6 (NPN) |
|
Выход |
4 (3 для сигнала зоны, 1 для сигнализации) |
|
Индикатор |
4 (3 для сигнала зоны, 1 для сигнализации) |
|
Интерфейс |
USB-TYPE C |
|
Питание |
DC 9 V - 28 V |
|
Потребляемая мощность |
Номинальная мощность < 1 W （без нагрузки） Стартовая мощность < 3 W（без нагрузки） |
|
Рабочая температура |
- 10℃ ~ 50℃ |
|
Температура хранения |
- 20℃ ~ 70℃ |
|
Влажность |
Менее 85%, без конденсата |
|
Степень защиты |
IP65 |
|
Внешняя засветка |
<80000 Lux |
|
Вес |
171 g |
|
Размеры |
50 мм(Д) • 50 мм(Ш) • 72 мм(В) |

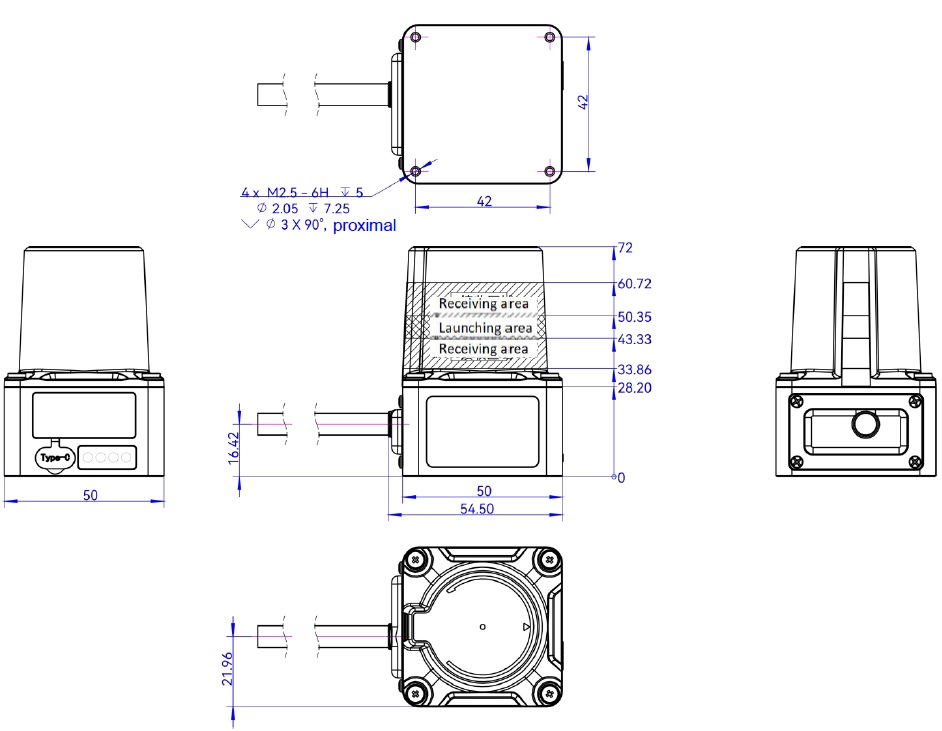

Размеры
|
Тип источника питания
|
- |
|
Время отклика [мсек]
|
40 мс |
|
Аксессуары в комплекте
|
Резьбовые отверстия |
|
Виброустойчивость
|
500 м/с2 (около 50g), 3 раза по каждой из осей X, Y, Z |
|
Потребляемая мощность [Вт]
|
Номинальная мощность: < 1 Вт (без нагрузки); Пусковая мощность: < 3 Вт (без нагрузки) |
|
Принцип работы
|
Лазерная локация |
|
Источник света
|
Инфракрасный лазер (905нм) |
|
Способ подключения
|
Кабель |
|
Степень защиты
|
IP65 |
|
Материал
|
Алюминиевый сплав |
|
Влажность при эксплуатации
|
менее 85%, без конденсата |
|
Рабочее напряжение
|
9V~28V DC |
|
Световые индикаторы
|
4 (3 сигнала области, 1 сигнал неисправности) |
|
Оптический принцип действия
|
Диффузное отражение |
|
Температура рабочей среды
|
- 10 ℃ to 50 ℃ |
|
Выходная апертура лазерного пятна
|
(V) 4.5 * 2 мм (H) |
|
Угол сканирования
|
270° |
|
Разрешение угла сканирования
|
0.5 ° |
|
Диапазон измерений
|
10м (70% коффициент отражения) /4м (10% коффициент отражения) |
|
Системная ошибка (типичная)
|
- |
|
Статистическая ошибка(1а)
|
- |
|
Ошибка измерений
|
±2см (в пределах 10м) |
|
Коммуникационный интерфейс
|
USB-TYPE C (последовательный порт) |
|
Внешнее освещение
|
≤80000 Лк |
|
Класс безопасности
|
- |
|
Угол эмиссии лазерного пятна
|
- |
|
Данные измерений
|
- |
|
Условия окружающей среды
|
- |
|
Частота сканирования
|
- |
|
Самодиагностика
|
- |
|
Отключение функции тревоги
|
- |
|
Частота выборки данных
|
18кГц/54кГц |
|
Время запуска
|
<10с |
|
Размеры [мм]
|
50x50x72мм |
