HDS1022M-N  - Осциллограф-мультиметр

ОСЦИЛЛОГРАФ

Параметр

Значение

Дискретизация

Режим дискретизации

Нормальная дискретизация
Обнаружение пиковых значений
Усреднение данных

Частота дискретизации

100 МГц

Входы осциллографа

Развязка на входе

Связь по постоянному току, связь по переменному току, развязка на землю

Входной импеданс

1 МОм ± 2% соединенный параллельно с емкостью 20 пФ ± 5 пФ

Коэффициент ослабления щупа

1Х, 10Х, 100Х, 1000Х

Максимальное допустимое входное напряжение

400 В (пиковое значение)

Время задержки канала (типичное)

150 пс

Горизонтальная развертка

Диапазон частот дискретизации

0,25 Гц – 100 МГц

Метод интерполяции осциллограмм

(sin x)/x

Длина записи

6К точек в каждом канале

Погрешность частоты дискретизации и времени задержки

±10^-4 (любой временной интервал, равный или более 1 мс)

Точность измерения временного интервала (∆Т) (полная ширина полосы)

Одиночный: ±(1 интервал дискретизации +10^-4 х показание+0,6 нс)
Усреднение по 16: (1 интервал дискретизации +10^-4 х показание+0,4 нс)

Горизонтальная развертка

Аналого-цифровой преобразователь

Синхронная дискретизация в обоих каналов при разрешении 8 бит

Диапазон смещений

±10 делений
±1 В (5 мВ/деление – 100 мВ/деление)

Аналоговая полоса пропускания

20 МГц

Полоса пропускания при регистрации однократного сигнала

Полная полоса пропускания

Низкочастотный предел (по уровню -3 дБ при связи по переменному току)

≥ 5 Гц (для разъема типа BNC)

Время нарастания фронта (типичное при использовании BNC-разъема)

≤ 17,5 нс

Погрешность коэффициента усиления постоянного тока

±3%

Погрешность измерения постоянного сигнала (при режиме дискретизации «усреднение данных»)

Разность напряжений (∆V) между любыми двумя точками на осциллограмме после усреднения более чем по 16 осциллограммам: ±(3%+0,05 делений)

Запуск

Диапазон уровней запуска

±6 делений от центра экрана

Погрешность уровня запуска (типичная) для сигнала со временем нарастания и временем спада равным или более 20 нс

±0,3 деления

Смещение момента запуска

655 делений в сторону упреждающего запуска и 4 деления в сторону запаздывающего запуска

Диапазон времени задержки запуска

10 нс – 10 с

Настройка на уровень 50% (типичная)

Работа при частоте входного сигнала равной или более 50 Гц

Режим запуска по синхроимпульсу видеосигнала

Поддерживаются системы NTSC, PAL и SECAM с любой частотой кадра или строки

Частотомер

Разрядность показания

6 разрядов

Частотный диапазон

При связи по переменному току: от 2 Гц до предельной частоты пропускан

Режимы работы

Если выбран запуск по фронту, частотомер работает в одноканальном режиме
Если выбран режим поочередного запуска, частотомер работает в двухканальном режиме
Если выбран запуск по видеосигналу, частотомер не будет работать

Измерения

Курсорные измерения

Позволяют измерить разность напряжений (∆V) и временной интервал (∆Т) между курсорами

Автоматические измерения

Позволяют измерить размах сигнала, среднее значение, среднеквадратичное значение, частоту, период, максимальное и минимальное напряжение, напряжение верхнего и нижнего уровней, амплитуду, амплитуду выбросов на фронте и перед фронтом импульса, время нарастания и время спада, длительность заднего фронта импульса, длительность положительного импульса, длительность отрицательного импульса, коэффициент заполнения для положительного импульса, коэффициент заполнения для отрицательного импульса,

Щуп осциллографа

Положение 1Х

Полоса пропускания

От 0 до 6 МГц

Уровень ослабления

1:1

Диапазон компенсации

15 пФ – 35 пФ

Входное сопротивление

1 МГц ± 2%

Входной импеданс

85 пФ – 115 пФ

Входное напряжение

<200 В постоянное напряжение + пиковое переменное напряжение

Положение 10Х

Полоса пропускания

Полная полоса пропускания осциллографа

Уровень ослабления

10:1

Входное сопротивление

10 МГц ± 2%

Входной импеданс

14,5 пФ – 17,5 пФ

Входное напряжение

<600 В постоянное напряжение + пиковое переменное напряжение

МУЛЬТИМЕТР

Предел измерения

Разрешение

Точность

Постоянное напряжение (VDC)

Входной импеданс: 10 МОм.
Максимальное входное напряжение: 1000 В (постоянное напряжение или размах переменного напряжения).

400,0 мВ

100 мкВ

±(1%+2)

4,000 В

1 мВ

40,00 В

10 мВ

400,0 В

100 мВ

1000,0 В

1 В

Переменное напряжение (VAC)

Входной импеданс: 10 МОм.
Максимальное входное напряжение: 750 В (переменное напряжение, эффективное значение).
Частотный диапазон: 40–400 Гц.
Отображаемое значение: эффективное значение синусоидальной волны.

4,000 В

1 мВ

±(1%+3)

40,00 В

10 мВ

400,0 В

100 мВ

750,0 В

1 В

±(1,5%+3)

Постоянный ток (DC)

40,00 мА

10 мкА

±(1,5%+1)

400,0 мА

100 мкА

±(1,5%+1)

10 А

10 мА

±(3%+3)

Переменный ток (АC)

40,00 мА

10 мкА

±(1,5%+1)

400,0 мА

100 мкА

±(2%+1)

10 А

10 мА

±(5%+3)

Сопротивление

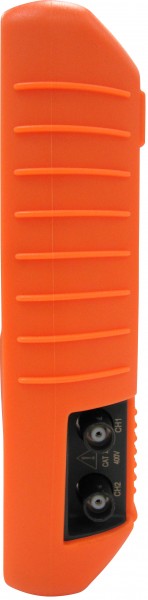

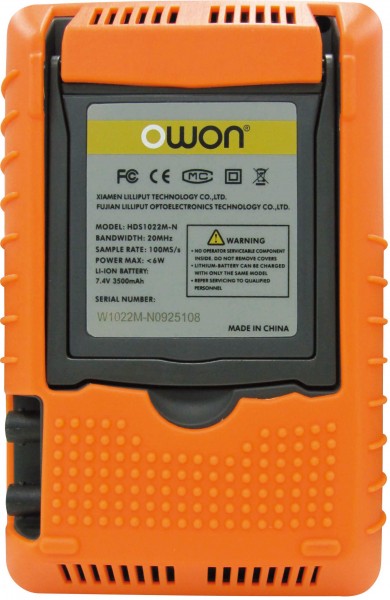

Описание Осциллографа-мультиметра  HDS1022M-N

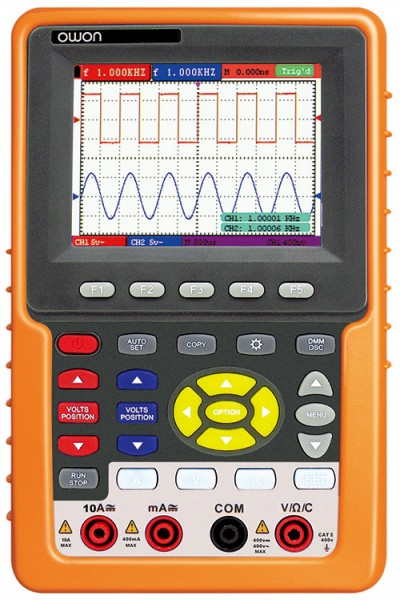

OWON HDS1022M-N портативный 2-х канальный цифровой осциллограф-мультиметр (скопметр) ,бюджетного ценового класса с полосой пропускания 20 МГц.

Осциллограф-мультиметр OWON HDS1022M-N выполнен на базе 8-ми битного АЦП с частотой дискретизации: максимальная - 100 Мвыб/сек (при работе 2-х каналов одновременно).

Прибор OWON HDS1022M-N имеет встроенную глубину памяти - 6К (тысяч )точек на канал, 5 видов автоматических измерений, курсорные измерения (Δt, ΔV), возможность сохранения осциллограмм (4 ячейки, запись и вызов), 5 математических функций и режим XY.

Встроенный в прибор OWON HDS1022M-N многофункциональный цифровой мультиметр имеет гальваническую развязку от осциллографа и обеспечивает измерение: постоянного и переменного напряжения, силу постоянного и переменного токов, сопротивление постоянному току, ёмкости, способен выполнять прозвонку цепи и тест диодов.

Цветной высококонтрастный дисплей осциллографа-мультиметра OWON HDS1022M-N изготовлен на базе ЖК-индикатора с разрешением 640x480 точек (4096 цветов, диагональ 10 см) и имеет яркую подсветку для работы в условиях недостаточного освещения.

Для обработки входных сигналов осциллограф-мультиметр OWON HDS1022M-N имеет широкий выбор режимов сбора информации: послесвечение, усреднение, функция «пиковый детектор» и др.

Режим усреднения позволяет устранить видимые помехи и паразитные влияния в составе входного сигнала путём сбора отсчётов по нескольким проходам развёртки (4/16/64/128) и вывести на дисплей усреднённую осциллограмму.

Режим «пиковый детектор» предназначен для наблюдения аномалий в осциллограмме, обнаружения «глитчей» в структуре сигнала в диапазоне длительности импульсов от 50 нс и более.

Режим «Послесвечение» используется для наблюдения быстроменяющихся сигналов и детектирования пульсаций.

В режиме «Самописец» осциллограф обновляет точки оцифровки входного сигнала путём автоматического построения графика, что позволяет на экране зарегистрировать медленно изменяющийся процесс длительностью до 20 мин.

Режимы запуска системы синхронизации: однократный, нормальный, авто (по фронту, ТВ-синхронизация/Видео, попеременный/ALT).

Осциллограф-мультиметр OWON HDS1022M-N имеет возможность сохранять во внутреннюю память и затем выводить на дисплей прибора до 4-х осциллограмм.

Осциллограф-мультиметр OWON HDS1022M-N имеет встроенный в корпус интерфейс USB для подключения к компьютеру, который упрощает процедуру сбора и сохранения данных.

Прибор OWON HDS1022M-N может одновременно вывести на экран до 6-ти осциллограмм, можно изменить вид отображения осциллограмм (точки или вектор), изменение цвета осциллограмм, редактирование области отображения, курсорные и автоматические измерения (частота, период, амплитуда сигнала), вывод печати на принтер.

Собственное питание прибора OWON HDS1022M-N возможно как от стандартной сети переменного тока, так и от встроенного литиевого аккумулятора, со временем автономной работы до 6 часов.

Габаритные размеры осциллографа-мультиметра OWON HDS1022M 180×115×40 мм, масса 645 гр. (с аккумулятором).

Для транспортировки и хранения прибора OWON HDS1022M-N в комплекте поставки прилагается алюминиевый компактный кейс, в котором кроме прибора размещаются все необходимые аксессуары и принадлежности.

Комплектация Осциллографа-мультиметра  HDS1022M-N

• Скопметр цифровой HDS1022M-N-1 шт.
• Батарея-1 шт.
• Адаптер постоянного тока-1 шт
• Щуп осциллографа-2 шт.
• Измерительный провод мультиметра-2 шт.
• Кабель mini-USB-1 шт.
• Модуль для измерения малых емкостей-1 шт.
• Инструменты для регулировки щупов-1 шт.
• Кабель USB или кабель RS-232C-1 шт.
• Инструкция по эксплуатации-1 шт.
• Компакт-диск (программное обеспечение)-1 шт.
• Мягкая сумка-чехол-1 шт.
• Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В-1 шт.
