Технические характеристики Осциллографа-мультиметра HDS2061M-N
|
ОСЦИЛЛОГРАФ |
Параметр |
Значение |
|
|
|
Полоса пропускания |
60 МГц |
|
|
|
Скорость нарастания фронта |
≤ 5,8 нс |
|
|
|
Количество каналов |
1 канал + DMM |
|
|
|
Чувствительность по вертикали |
от 5 мВ/дел до 5 В/дел. |
|
|
|
Погрешность измерений |
3% |
|
|
|
Разрешение по вертикали |
8 бит |
|
|
|
Скорость развертки |
от 5 нс/дел. до 100 с/дел. |
|
|
Входные параметры |
Входной импеданс |
1 МОм, 10 пФ |
|
|
|
Режимы входа |
AC, DC, GND |
|
|
|
Максимальное входное напряжение |
± 400 В ампл., САТI, САТII |
|
|
|
Коэффициент деления (стандартных пробников) |
х1; х10 |
|
|
|
Корекция по поэффициенту пробника |
х1; х10; х100; х1000 |
|
|
Система синхронизации |
Режимы синхронизации |
авто, нормальный, единичный захват |
|
|
|
Условия синхронизации |
по уровню, видео, альтернативый |
|
|
Система цифровой обработки |
Тип выборки |
в реальном времени |
|
|
|
Скорость выборки |
500 МВ/с |
|
|
|
Объем памяти |
6 К |
|
|
|
Режим выборки |
прямая выборка, регистрация пиков, усреднение |
|
|
|
Алгоритм востановления сигнала |
sin(x)/x |
|
|
Система измерений и математической обработки |
Автоматические измерения |
Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, Rise Time, Fall Time, Delay A→B↑, Delay A→B↓, +Width, -Width, +Duty, -Duty |
|
|
|
Функции математические |
сложение, вычитание, умножение, деление, БПФ |
|
|
МУЛЬТИМЕТР |
Предел измерения |
Разрешение |
Точность |
|
Постоянное напряжение (VDC) |
Входной импеданс: 10 МОм. |
||
|
|
400,0 мВ |
100 мкВ |
±(1%+2) |
|
|
4,000 В |
1 мВ |
|
|
|
40,00 В |
10 мВ |
|
|
|
400,0 В |
100 мВ |
|
|
|
1000,0 В |
1 В |
|
|
Переменное напряжение (VAC) |
Входной импеданс: 10 МОм. |
||
|
|
4,000 В |
1 мВ |
±(1%+3) |
|
|
40,00 В |
10 мВ |
|
|
|
400,0 В |
100 мВ |
|
|
|
750,0 В |
1 В |
±(1,5%+3) |
|
Постоянный ток (DC) |
40,00 мА |
10 мкА |
±(1,5%+1) |
|
|
400,0 мА |
100 мкА |
±(1,5%+1) |
|
|
10 А |
10 мА |
±(3%+3) |
|
Переменный ток (АC) |
40,00 мА |
10 мкА |
±(1,5%+1) |
|
|
400,0 мА |
100 мкА |
±(2%+1) |
|
|
10 А |
10 мА |
±(5%+3) |
|
Сопротивление |
400,0 Ом |
0,1 Ом |
±(1%+3) |
|
|
4,000 кОм |
1 Ом |
±(1%+1) |
|
|
40,00 кОм |
10 Ом |
|
|
|
400,0 кОм |
100 Ом |
|
|
|
4,000 МОм |
1 кОм |
|
|
|
40,00 МОм |
10 кОм |
±(1,5%+3) |
|
Емкость |
51,20 нФ |
10 пФ |
±(3%+3) |
|
|
512,0 нФ |
100 пФ |
|
|
|
5,120 мкФ |
1 нФ |
|
|
|
51,20 мкФ |
10 нФ |
|
|
|
100 мкФ |
100 нФ |
|
|
|
Параметр |
Значение |
|
|
Проверка диодов |
Диапазон напряжений |
0–1,5 В |
|
|
Прозвонка электрических цепей |
Если сопротивление обследуемой цепи менее 50 Ом |
звучит сигнал |
|
|
ОБЩИЕ ХАРАКТЕРИСТИКИ |
Питание |
100-240 В / Li-ion 7.4 В (автономная работа 6 часов) |
|
|
|
Дисплей |
3,7" технология TFT, подсветка LCD |
|
|
|
Разрешение дисплея |
640 х 480 |
|
|
|
Размеры |
18 см х 11,5 см х 4 см |
|
|
|
Масса |
645 г |
|

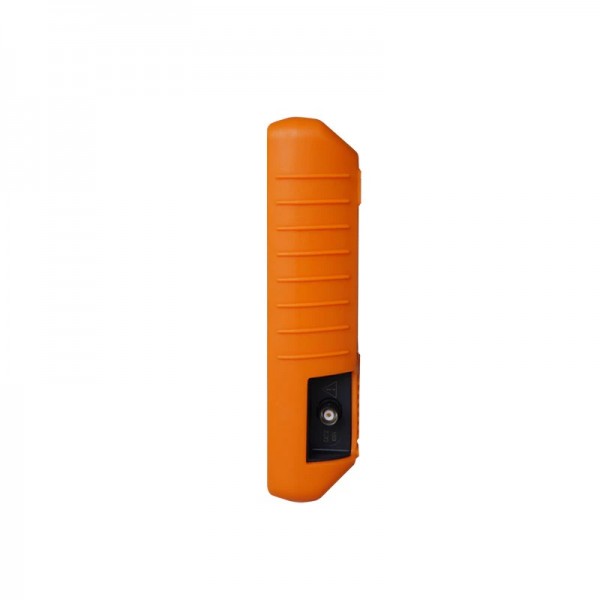

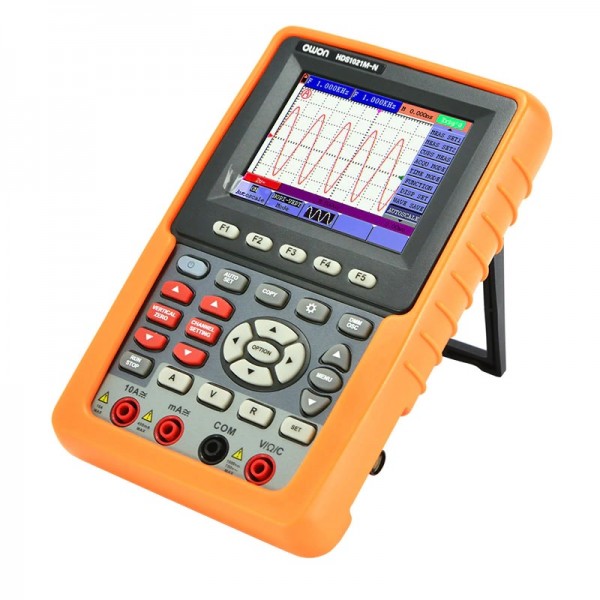

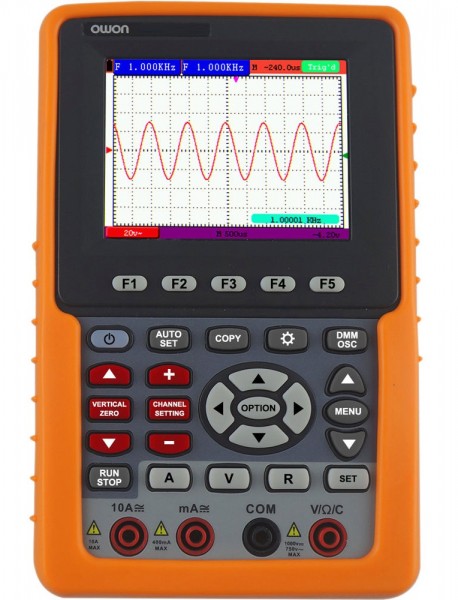

Описание Осциллографа-мультиметра HDS2061M-N
HDS2061M-N одноканальный портативный цифровой осциллограф OWON. Осциллограф HDS2061M-N имеет полосу пропускания 60 МГц, скорость выборки 500 МВ/с и объем памяти 6000 точек. Осциллографом реализуются функции как курсорных так и автоматических измерений, так же портативный осциллограф HDS2061M-N имеет встроенный мультиметр позволяющий реализовывать измерения напряжения, тока, сопротивления и ёмкости, а также выполнять тестирование цепи на проподимости и проводить проверку диодов. Осциллограф HDS2061M-N оснащен ярким дисплеем диагональю 3.7" (9.5 см.).
Особенности:
- Полоса пропускания осциллографа: 60 МГц;
- Максимальная частота дискретизации: в реальном времени 500 МВ/с;
- Количество каналов: 1;
- Глубина памяти 6K, вертикальное разрешение 8 бит;
- Чувствительность осциллографа 5 мВ/ дел - 5 В/дел, развертка 5 нс/дел - 100 с/дел;
- Синхронизация: Edge, Video (чет. или нечет. поля или строки, номер строки), Alternative, Hold-Off, подключаемые фильтры НЧ и ВЧ;
- Автоматические измерения 20 параметров;
- 4 ячейки памяти для запоминания осциллограмм;
- Математические функции: сложение, вычитание, умножение, деление, FFT;
- Режим курсорных измерений;
- Регистратор до 1000 фреймов, регулируемая чувствительность запуска, сохранение осциллограмм нажатием одной кнопки;
- Мультиметр на 4000 отсчетов: напряжение (AC/DC), ток (AC/DC), сопротивление, емкость, прозвонка, диодный тест;
- Новый дизайн и более удобное управление;
- Кнопка управления подсветкой, дата и время;
- Цветной ЖК-дисплей (3.7"), разрешение 640x480;
- Интерфейсы: USB device, USB диск;
- Встроенный литиевый аккумулятор обеспечивает до 6 часов автономной работы.
Комплектация Осциллографа-мультиметра HDSHDS2061M-N
- Скопметр цифровой HDS2061M-N-1 шт.
- Батарея-1 шт.
- Адаптер постоянного тока-1 шт
- Щуп осциллографа-2 шт.
- Измерительный провод мультиметра-2 шт.
- Кабель mini-USB-1 шт.
- Модуль для измерения малых емкостей-1 шт.
- Инструменты для регулировки щупов-1 шт.
- Кабель USB или кабель RS-232C-1 шт.
- Инструкция по эксплуатации-1 шт.
- Компакт-диск (программное обеспечение)-1 шт.
- Мягкая сумка-чехол-1 шт.
- Выходной разъем для тестового прямоугольного сигнала 1 кГц, 5 В-1 шт.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
|
Количество каналов
|
1 |
|
Частота дискретизации на канал
|
250 МГц |
|
Тип осциллографа
|
осциллограф-мультиметр, цифровой |
|
Полоса пропускания
|
60 МГц |
|
Синхронизация (запуск)
|
авто, по ТВ-сигналу (видеосигналу) |
|
Интерфейс
|
USB |
|
Тип мультиметра
|
портативный, цифровой |
