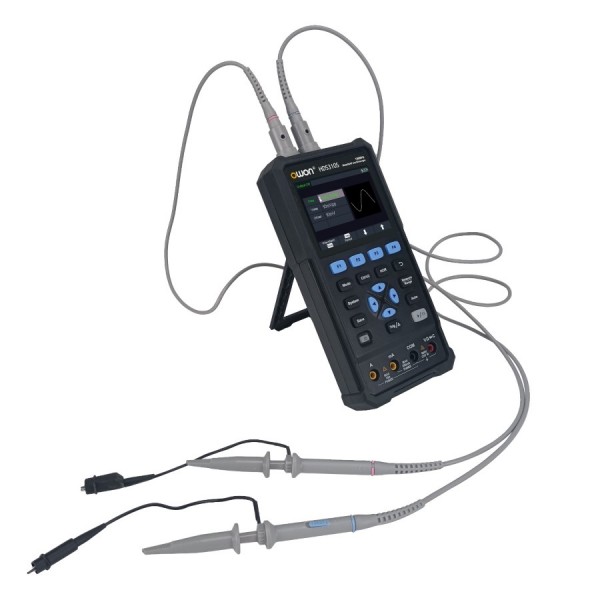

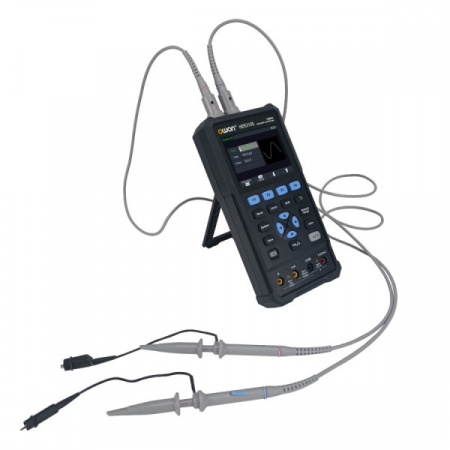

OWON HDS320S осциллограф-мультиметр с генератором

Технические параметры

Значение

Цифровой запоминающий осциллограф

Количество входных каналов: аналоговые, два;

2, аналоговые

Полоса пропускания:

до 200 МГц;

Дискретизация (реальное время), МГц:

1.0

Горизонтальная развертка:

2 нс/дел … 1000 с/дел;

Вертикальная развертка:

10 мВ/дел … 10 В/дел;

Разрешение:

8 бит;

Время нарастания:

≤ 1.75 нс;

Режимы запуска:

автоматический, нормальный, одиночный;

Память:

8к отсчетов (1 канал), 4к (2 канала);

Регистратор:

до 10 000 осциллограмм в секунду;

Функция самокалибровки;

 Курсорные измерения:

амплитуда, время, dV, dT;

Автоматические измерения:

16 типов (период, частота, среднее значение, размах, максимальное значение, минимальное значение, амплитуда, среднеквадратичное значение, время нарастания, время падения, ширина положительного импульса, ширина отрицательного импульса);

Тип входа:

открытый, закрытый, заземление, входной импеданс: 1МОм, 16пФ;

Максимальное напряжение по входу:

400В (пост.+перемен.) размах, аттенюатор 10:1

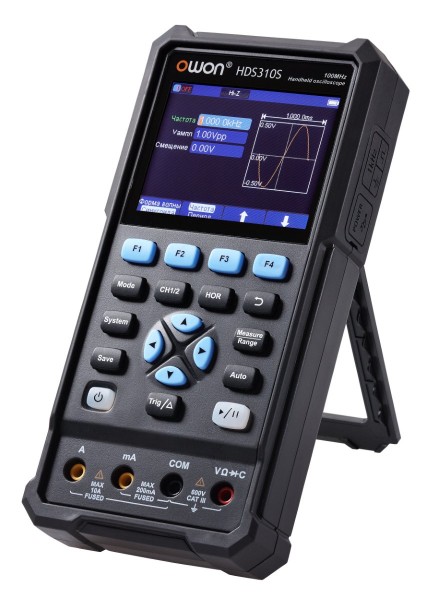

Цифровой генератор сигналов произвольной формы

Частота дискретизации:

125 МГц;

Количество входных каналов:

1

Глубина записи:

8К

Амплитуда (50 Ом):

0,01 Vpp … 2,5 Vpp

Вертикальное разрешение:

14 бит

Выходной импеданс:

50 Ом

Встроенные формы сигнала:


Синус: 0,1 Гц … 30 МГц;
       Прямоугольник: 0,1 Гц … 6 МГц;
       Пила: 0,1 Гц … 1 МГц;
       Импульс: 0,1 Гц … 5 МГц;
       Сигналы произвольной формы: 0,1 Гц … 5 МГц;


Количество произвольных форм сигнала:

16  .

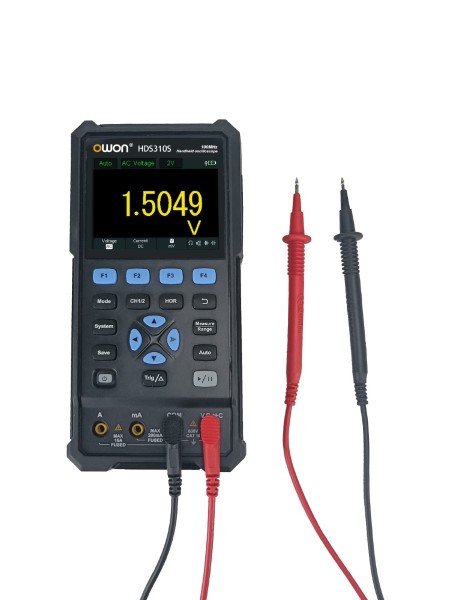

Цифровой многофункциональный мкльтиметр :

Постоянное напряжение

.

0,01 мВ … 1000 В;

Переменное напряжение

0,01 мВ … 750 В

Постоянный ток

0,01 мА … 10 А;

Переменный ток

0,01 мА … 10 А;

Сопротивление постоянному току

0,01 Ом … 100 МОм;

Емкость

1 пФ ... 20 000 мкФ;

Разрядность мультиметра

20000 отсчетов;

Метод измерений параметров AC

True RMS (истинное скз);

Частотный диапазон измерений AC

40 Гц … ~ 1000 Гц

Дополнительные функции

Автоматический или ручной выбор пределов измерений;

Тест проводимости: звуковой сигнал при сопротивлении менее ~50 Ом;

Тест диодов;

Фиксация показаний дисплея (HOLD)

Индикация перегрузки: символ «OL» на дисплее;

Индикатор разряда батарей;

Предохранители: 400мА/250В, 10А/600В

Меню пользователя на русском языке

Дисплей

Цветной TFT экран с диагональю 8,9 см разрешением 320 х 240

Пользовательские настройки, сохранение и вызов:

до 8-ми банков пользовательских настроек осциллографа

  до 4-х опорных пользовательских осциллограмм

  до 8-ми осциллограмм

  до 8-х изображений экрана

Системные настройки регулируемые:

      яркость: 10% … 100 %;

        время подсветки: 30/60/120 секунд, постоянно;

   время отображения меню: 5/10/20/30/60 секунд;

   время автоотключения: 10/30/60 минут, без автовыключения;

   звуковой сигнал: включен, выключен (в реж. мультиметр-постоянно включен);

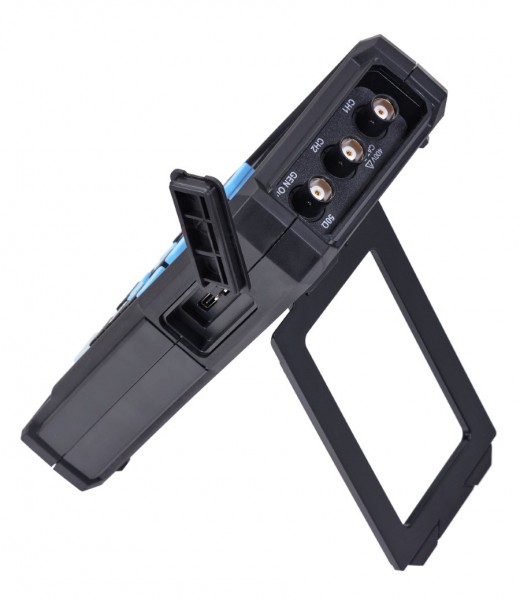

Коммуникационный интерфейс:

USB Type C;

Диапазон рабочих температур:

0°С ... +40°С;

Диапазон температур хранения

-20°С ... +60°С

Питание

литиевые аккумуляторы 3,7В/2600 мАч х 2 шт. тип 18650;

Потребление

менее 5 Вт, может работать непрерывно около 6 часов;

Размеры прибора

198 х 96 х 38 мм;

Вес прибора:

600 г;

Вес с упаковкой

1100 г;

Габариты упаковки

245 х 160 х 90 мм
