Экономичное и надежное решение для точного контроля любых жидкостей — от чистых до вязких, агрессивных и пенообразующих. Стабилен при давлении до 40 бар, температуре до +130 °C, выдерживает турбулентные потоки и вибрацию. Компактен, прост в установке. Доступны взрывозащищенные модели для опасных зон и гигиенические присоединения. Поддерживает прямое управление мощными насосами через релейный выход.

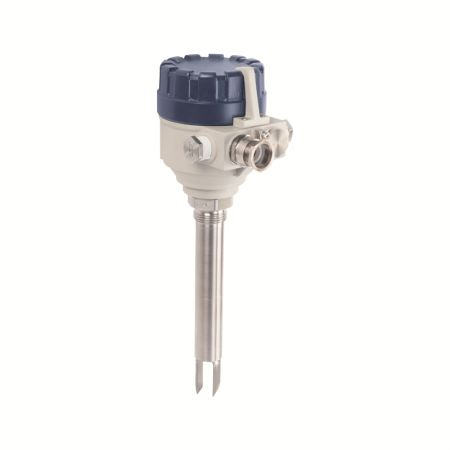

Описание вибрационных сигнализаторов уровня NIVOSWITCH
Прямое назначение сигнализаторов NIVOSWITCH заключается в контроле и сигнализации уровня различных жидкостей при наполнении ёмкости, защите этой ёмкости от перелива, а также защите насоса от режима «холостого» хода, включения аварийной сигнализации.
Сигнализаторы оснащены вилкой с параллельно ориентированными пластинами, которые для использования в агрессивной среде можно дополнительно покрыть пластиком. Проводимость жидкости, диэлектрическая постоянная, вязкость вещества, давление и температура не оказывают влияния на качество переключения.
Благодаря глубокой полировке скопление остатков вещества минимизировано. Предусмотрены варианты с различными технологическими соединениями и тонкой полировкой 0,5 микрон.
Учитывая сферу использования, вы можете купить датчик NIVOSWITCH в различном исполнении: компактном или мини компактном. В каждом случае зонды можно удлинить до 3 м жесткой сцепкой.
Преимущества NIVOSWITCH
- Экономичен по цене;
- Компактен и прост в установке, справится даже малоопытный сотрудник;
- Прибор способен производить самоочистку в большинстве сред;
- Наличие взрывозащищенных исполнений, для установки на опасные участи производства;
- Прекрасно справляется с агрессивными, вязкими, турбулентными и движущимися жидкостями;
- Повышенная износоустойчивость прибора (отсутствуют подвижные части), прослужит вам долгие годы;
- Материал зонда: нержавеющая сталь, пластик. Прибор выполненный из нержавеющей стали выдерживает более низкую температуру;
- Возможность удлинить стержень до 3 метров;
- Регулируемая чувствительность вилки (например, при измерении уровня пива можно задать нужную чувствительность датчика, чтобы прибор сигнализировал об уровне только жидкости или об уровне и жидкости, и пены);
- Защита верхнего или нижнего предельного уровня, для защиты от перелива и опустошения емкости;
- Присутствие силовых релейных выходов, что позволяет контролировать насосы высокой мощности;
- Гарантия от производителя — 3 года.
Основные технические параметры NIVOSWITCH для жидкости
- Жидкости с макс. вязкостью 10 000 сСт;
- Напряжение питания: 20-255 В AC, 20-60 В DC;
- Температура окружающей среды: от -40°C до +70°C;
- Температура процесса: от -40°C до +130°C;
- Давление: макс. 40 бар;
- Монтаж: резьба 1” или фланец или гигиенический фитинг;
- Выход: 1 или 2 SPDT реле, 2-проводный AC или DC, транзистор (PNP, NPN);
- Степень защиты: IP65, IP67, IP68;
- Сертификация: ATEX II 1/2 D IP6x T160 °C II 1 G Ex ia IIC T4…T6 Ga.
Сертификаты
Взрывозащищенность по ТР ТС 012
Сферы применения NIVOSWITCH
- Для различных жидкостей с мин. плотностью 0,7 кг/л и макс. вязкостью 10 000 мм2/с;
- В химической отрасли;
- В пищевом производстве;
- В сфере энергетики;
- В нефтехимии;
- В водном хозяйстве.
Принцип работы вибрационного сигнализатора уровня NIVOSWITCH для жидкости
В основе работы сигнализаторов предельного уровня NIVOSWITCH лежит принцип контроля наличия / отсутствия вибрации чувствительного элемента. Вибрация измерительного зонда обеспечивается электроникой датчика. При соприкосновении чувствительного элемента с измеряемым веществом вибрация замедляется или останавливается, это фиксируется электронной схемой, которая управляет релейным выходом сигнализатора.
Общие технические параметры NIVOSWITCH для жидкостей
|
Тип |
R - 400 |
R - 500 |
|
|
Материал соприкасающийся со средой |
DIN 1.4571 (X 6 CrNiMoTi 17122) или покрытие Halár (ECTFE) |
||
|
Механическое присоединение |
по коду заказа |
||
|
Материал оболочки электроники |
алюмин. литье, синтеризовано |
пластмасса с стекловолокном PBT, с самогашением |
|
|
Температура процесса |
от -40 до +130°C; фланцем PP: от -20 до +90°C; |
||
|
Температура окружающей среды |
от -30°C до +70°C |
||
|
Давление среды |
макс. 4 MПa (40 бар) |
||
|
Длина погружения |
69…3000 мм по коду заказа |
||
|
Плотность среды |
≥ 0,7 кг/л |
||
|
Вязкость среды |
≤ 10000 мм²/с (цСт) (см. диаграмм) |
||
|
Задержка включения |
у погруженности |
≤ 0,5 с |
|
|
у освобождения |
≤ 1 с |
||
|
Показание режима работы |
двухцветной инд. (LED) |
||
|
Регулирование режима |
выключателем: |
||
|
Выход |
одновременно сработывающие реле (SPDT) 1 или 2 шт 250 В AC, 8 A, AC1 / 250 В AC, 6 A, AC1 |
||
|
Электрическое присоединение |
сальник 2 x Pg 16 для кабелей ∅8…15 мм; |
||
|
Питание |
20...255 В AC и 20...60 В DC |
||
|
Потребляемая мощность |
AC: 1…7 ВA; DC: < 3 Вт |
||
|
Механическая защищенность |
IP65, IP67, IP68 |
||
|
Вес |
1,3 кг + 1,2 кг/м |
0,95 кг + 1,2 кг/м |
|
Руководство по эксплуатации вибрационных сигнализаторов уровня жидкости NIVOSWITCH R-400, R-400Ex
Руководство по эксплуатации вибрационных сигнализаторов уровня жидкости NIVOSWITCH R-400, R-500
|
Степень защиты
|
IP65, IP67, IP68 |
|
Выходной сигнал
|
1 или 2 SPDT реле, 2-проводный AC или DC, PNP/NPN |
|
Присоединение к процессу
|
1"BSP, 1"NPT, DN50, 1½" Triclamp |
|
Питание
|
20-255 VAC, 20-60 VDC |
|
Измеряемая среда
|
Жидкости |
|
Исполнение вибровилки
|
Стандартная, Удлиненная |
|
Длина вибровилки
|
69мм, 125мм, 200мм, 300мм, 400мм, 500мм, 600мм, 700мм, 800мм, 900мм, 1000мм, 1300мм, 1500мм, 1800мм, 2100мм, 2200мм, 2300мм, 2500мм, 2700мм, 2800мм, 3000мм |
|
Макс. температура измеряемой среды
|
120°C, 130°C |
|
Макс. давление измеряемой среды
|
4Мпа |
