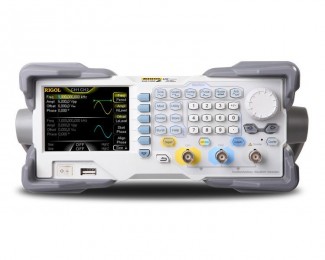

RIGOL DG1022Z генератор сигналов произвольной формы

Технические параметры

Значение

Максимальная выходная частота

25 МГц

Количество каналов

2

Форма сигнала

Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы

Частотные характеристики

Диапазон

синусоидальный сигнал

1 мкГц ~ 25 МГц

прямоугольный сигнал

1 мкГц ~ 25 МГц

импульсный сигнал

1 мкГц ~ 15 МГц

пилообразный сигнал

1 мкГц ~ 500 кГц

гармоники

1 мкГц ~ 10 МГц

белый шум (Гаусс)

полоса 30 МГц (-3дБ)

специальной формы

1 мкГц ~ 10 МГц

Разрешение по частоте

1 мкГц

Точность установки (18°C ~ 28°C)

±1 ppm

Синусоидальный сигнал

Гармонические искажения

Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 25 МГц)

Общие гармонические искажения

< 0,075% (10-20 кГц, 0 дБм)

Негармонические искажения

Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц)

Фазовый шум

Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания/спада

< 10 нс (1 Вп-п) типичное

Выброс

< 5 % (100 кГц, 1 Вп-п) типичное

Коэффициент заполнения

0,01% ~ 99,99% (ограничена установленной частотой)

Ассиметрия

1% от периода + 5 нс

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал

Нелинейность

< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное

Симмметрия

0 ~ 100%

Импульсный сигнал

Длительность импульса

≥ 16 нс (ограничена установленной частотой)

Время нарастания/спада

≥ 10 нс (ограничена установленной частотой и длительностью импульса)

Выброс

< 5 % (1 Вп-п) типичное

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Специальная форма

Максимальное количество точек участвующих в формировании сигнала

8 ~ 2 М точек (16 М точек опция)

Вертикальное разрешение

14 бит

Частота дискретизации

200 Мвыб/сек

Время нарастания

< 5 нс (1 Вп-п) типичное

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Способ редактирования

по точкам, сегментами, встроенное построение формы

Генератор гармоник

Порядок гармоник

≤ 8

Тип гармоник

четные, нечетные, все, пользовательские

Амплитуда гармоник

регулируемая для каждой гармоники

Фаза гармоник

регулируемая для каждой гармоники

Характеристики выхода

Амплитуда (50 Ом)

2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (≤30 МГц)

Точность установки

±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)

Неравномерность АЧХ

Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (≤30 МГц)

Единицы установки

Вп-п, Вскз, дБм

Разрешение

0,1 мВпп или 4 бит

Смещение (50 Ом)

Диапазон

±5 Впп АС+DC

Точность установки

±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала

Импеданс

50 Ом (типичное)

Защита

от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 1 МГц

Коэффициент модуляции

0% ~ 120%

ЧМ Модуляция (FM)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуля

2 мГц ~ 1 МГц

ФМ Модуляция (PM)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 1 МГц

Девиация

0 ~ 360°

Частотная манипуляция (FSK)

Несущая

синус, пря

Описание Универсального генератора сигналов произвольной формы DG1022Z

Младшая модель в серии генераторов сигналов RIGOL DG1000Z ( DG1022Z верхняя граница выходного сигнала по частоте 25 МГц, DG1032Z с границей в 30 МГц и DG1062Z с границей в 60 МГц).

Цифровые данные, представляющие собой цифровой эквивалент сигнала требуемой формы, с частотой дискретизации 100 МГц последовательно считываются из памяти и поступают на вход цифро-аналогового преобразователя с разрешением 14 бит (первый канал) или 10 бит (второй канал), вырабатывающего последовательность ступеней напряжения, аппроксимирующих требуемую форму сигнала с длиной записи до 4000 точек (первый канал) или 1000 точек (второй канал).

Ступенчатое напряжение  на выходе АЦП сглаживается фильтром нижних частот, в результате чего формируется окончательная форма сигнала.

Генератор  сигналов   RIGOL DG1022Z реализует  следующие виды модуляции выходного сигнала: амплитудную (AM), частотную непрерывную (FM), частотную двоичную (FSK), фазовую (PM).

Для всехвыходных сигналов генератор RIGOL DG1022Z позволяет осуществить смещение по напряжению постоянного тока. Генератор RIGOL DG1022Z имеет встроенный частотомер.

В корпусе генератора сигналов RIGOL DG1022Z  имеются порты  интерфейсов:

• USB-host - поддержка USB-носителей, чтение с USB-носителя файлов формы или состояния сигналов, сохранение на USB-носитель данных о текущем состоянии прибора и редактированной форме сигнала, изображения с экрана монитора.
• USB-device - для соединение и контроль генератора с персональным компьютером.
• LAN -  для подключения генератора к локальной сети и удаленного контроля.

Конструктивно генератор RIGOL DG1022Z выполнен в едином корпусе из пластмассы. На передней панели расположены цветной жидкокристаллический дисплей, кнопки управ- ления, ручка регулировки, выходные разъемы каналов, интерфейс USB-host.

На задней панели расположены: входной разъем модулирующего сигнала, входной разъем внешнего опорного сиг- нала 10 МГц, входной разъем сигнала запуска, выходной разъем синхронизации, клемма зазем- ления, интерфейсы USB-device, разъем сетевого кабеля. Питание генераторов – от сети переменного тока.

Генератор сигналов модели  RIGOL DG1022Z внесен в Госреестр СИ РФ за № 56011-13

Комплектация Универсального генератора сигналов произвольной формы DG1022Z

• Универсальный генератор сигналов DG1022Z- 1 шт.
• Сетевой кабель- 1 шт.
• BNC кабель- 1 шт.
• USB кабель для подключения к ПК- 1 шт.
• Краткое руководство по эксплуатации- 1 шт.
