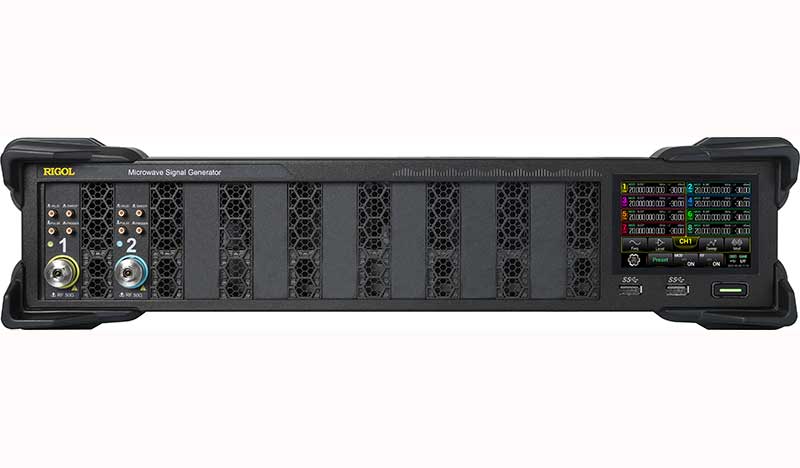

RIGOL DSG5122 генератор высокочастотный 2 канал до 12 ГГц

Количество выходных каналов

2

Диапазон частот

от 9 кГц до 12 ГГц

Разрешение

0,01 Гц

Скорость установки

<3 мс (тип.)

ФАЗОВАЯ СТАБИЛЬНОСТЬ МЕЖДУ КАНАЛАМИ

Фазовая стабильность между каналами

f=10 ГГц, температурные колебания ≤1℃

±1°

ВНУТРЕННИЙ ИСТОЧНИК ОПОРНОЙ ЧАСТОТЫ

Частота опорного генератора

10 МГц

Точность калибровки

≤ 0,1 ppm
≤ 10 ppb (с опцией OCXO-D08)

Температурная стабильность, 25°С (диапазон от 0°С до 50°С)

<0,5 ppm

<5 ppb (с опцией OCXO-D08)

Скорость старения

<1 ppm/год

<30 ppb/год (с опцией OCXO-D08)

Выход внутреннего опорного генератора

Частота

10 МГц

Уровень

от +5 дБм до +10 дБм

Интерфейс

BNC (розетка)

Вход для внешнего опорного генератора

Частота

10 МГц

Уровень

от 0 дБм до +10 дБм

Максимальная девиация

±1 ppm

Интерфейс

BNC (розетка)

Выход/Вход синхронизации опорной частоты

Частота

4,8 ГГц

Уровень

от -3 дБм до +3 дБм

Интерфейс

SMA (розетка)

УСТАНОВКА ФАЗЫ

Диапазон девиации фазы

±180°

Разрешение

0,01°

ПАРАМЕТРЫ СПЕКТРА ГЕНЕРИРУЕМЫХ СИГНАЛОВ

Гармонические искажения (непрерывный режим)

10 МГц ≤ f ≤ 4 ГГц

вых. уровень: ≤ +10 дБм

< -30 дБн

4 ГГц < f ≤ 10 ГГц

вых. уровень: ≤ +10 дБм

< -50 дБн

10 ГГц < f ≤ 12 ГГц

вых. уровень: ≤ +7 дБм

< -30 дБн

Субгармонические искажения (непрерывный режим)

11,3 ГГц < f ≤ 12 ГГц

< -60 дБн, < -70 дБн (тип.)

Негармонические искажения (непрерывный режим, уровень

> -10дБм, отстройка >10 кГц)

1 МГц ≤  f ≤ 1,5 ГГц

< -60 дБн, < -70 дБн (тип.)

1,5 ГГц < f ≤ 2,825 ГГц

< -70 дБн, < -75 дБн (тип.)

2,825 ГГц < f ≤ 5,65 ГГц

< -64 дБн, < -69 дБн (тип.)

5,65 ГГц < f ≤ 11,3 ГГц

< -58 дБн, < -63 дБн (тип.)

11,3 ГГц < f ≤ 12 ГГц

< -52 дБн, < -57 дБн (тип.)

Фазовый шум SSB (непрерывный режим, измер. полоса 1 Гц, отстройка от несущей 10 кГц)

f = 1 ГГц

< -130 дБн/Гц, < -133 дБн/Гц (тип.)

f = 2 ГГц

< -120 дБн/Гц, < -123 дБн/Гц (тип.)

f = 4 ГГц

< -114 дБн/Гц, < -117 дБн/Гц (тип.)

f = 10 ГГц

< -108 дБн/Гц, < -111 дБн/Гц (тип.)

Общие искажения (непрерывный режим, уровень + 10дБм, отстройка от несущей 10 МГц, измерит. полоса 1Гц)

50 МГц ≤ f ≤ 1 ГГц

<-140 дБн/Гц

1 ГГц < f ≤ 10 ГГц

<-135 дБн/Гц

10 ГГц < f ≤ 12 ГГц

<-130 дБн/Гц

ВЫХОДНОЙ УРОВЕНЬ

НОРМИРОВАННОЕ

УСТАНАВЛИВАЕМОЕ

Min выходной уровень

9 кГц ≤ f <100 кГц

-

-30 дБм

100 кГц ≤ f < 2 МГц

-30 дБм

-30 дБм

2 МГц ≤ f ≤ 10 ГГц

-30 дБм

-30 дБм

10 ГГц < f ≤ 12 ГГц

-30 дБм

-30 дБм

Max выходной уровень

9 кГц ≤ f <100 кГц

-

+10 дБм

100 кГц ≤ f < 2 МГц

+5 дБм

+15 дБм

2 МГц ≤ f ≤ 10 ГГц

+13 дБм

+25 дБм

10 ГГц < f ≤ 12 ГГц

+13 дБм

+20 дБм

Разрешение

0.01 дБ

АБСОЛЮТНАЯ НЕОПРЕДЕЛЕННОСТЬ УРОВНЯ

Температурный диапазон от 20℃ до 30℃, выходной уровень от -30 дБм до максимального по спецификации

в диапазонах частот

нормированное

типовое

100 кГц ≤ f ≤ 1,5 ГГц

±0,7 дБ

±0,5 дБ

1,5 ГГц < f ≤ 10 ГГц

±0,9 дБ

±0,5 дБ

10 ГГц < f ≤ 12 ГГц

±1,1 дБ

±0,9 дБ

РАЗВЯЗКА МЕЖДУ КАНАЛАМИ

Частота

Развязка между каналами при выходном уровне мощности = 0 дБм

9 кГц ≤ f < 4 ГГц

> 85 дБ (тип.)

4 ГГц ≤ f ≤ 10 ГГц

> 80 дБ (тип.)

10 ГГц < f ≤ 12 ГГц

> 75 дБ (тип.)

КСВН

В температурном диапазоне от 20°С до 30°С, выходной уровень < 0 дБм

10 МГц ≤ f ≤ 3 ГГц

≤ 1.8 (ном.)

3 ГГц < f  ≤ 6 ГГц

≤ 2.0 (ном.)

6 ГГц < f ≤ 10 ГГц

≤ 1.8 (ном.)

10 ГГц < f ≤ 12 ГГц

≤ 2.2 (ном.)

МАКС. ОТРАЖЕННАЯ МОЩНОСТЬ

Макс. отраженная мощность

Макс. напряжение DC

0 В

10 МГц < f  ≤ 12 ГГц

0,5 Вт

ПЕРЕСТРОЙКА ПО ЧАСТОТЕ

Вид

пошаговая развертка, развертка по списку

Режим

однократный, непрерывный

Диапазон

в пределах всего рабочего диапазона частот

Форма

треугольная и пилообразная

Шаг изменения

линейный или логарифмический

Количество точек

от 2 до 1001

Время ожидания

от 5 мс до 100 с

Запуск

авто, ручной, внешний, по шине (USB, LAN)

ПЕРЕСТРОЙКА ПО МОЩНОСТИ

Вид

пошаговая развертка, развертка по списку

Режим

одиночный, непрерывный

Диапазон

в пределах всего рабочего динамического диапазона

Форма

треугольная и пилообразная

Диапазон

полный динамический диапазон

Шаг изменения

линейный

Количество точек

от 2 до 1001

Время ожидания

от 5 мс до 100 с

Запуск

авто, ручной, внешний, по шине (USB, LAN)

МОДУЛЯЦИЯ

СОВМЕСТИМОСТЬ ТИПОВ МОДУЛЯЦИИ

АМ

ЧМ

ФМ

ИМ

АМ

-

○

○

△

ЧМ

○

-

×

○

ФМ

○

×

-

○

ИМ

△

○

○

-

Примечание:

○: совместимость; ×: несовместимость; △: совместимость с ограниченной AM при одновременном использовании с ИМ

АМПЛИТУДНАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-AMD)

Источник модуляции

внутренний, внешний

Глубина модуляции

от 0% до 100%

Разрешение

0,1%

Точность установки

при F н ≤ 1.5 ГГц, F mod = 1 кГц, m < 30%, уровень = 0 дБм

< 4% от установленного значения + 1%

Искажение

при F н ≤ 1.5 ГГц, f mod = 1 кГц, m < 30%, уровень = 0 дБм

< 3% ( тип.)

Неравномерность АЧХ

при m < 80%, от DC/10 Гц от 100 кГц

< 3 дБ (ном.)

ЧАСТОТНАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-AMD)

Источник модуляции

внутренний, внешний

Максимальная девиация

при f  ≤ 1.5 ГГц

2 МГц (ном.)

Разрешение

< 0,1% от девиации или 1 Гц (в зависимости от того, что больше)

Точность установки

при f ≤ 1.5 Гц, f mod= 1 кГц, внутренний источник

< 2% от  установленного значения + 20 Гц

Искажения

при f ≤ 1.5 ГГц, f mod = 1 кГц, девиация = 50 кГц

< 2% (тип.)

Неравномерность АЧХ

от DC/10 Гц до 100 кГц

< 3 дБ (ном.)

ФАЗОВАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-AMD)

Источник модуляции

внутренний, внешний

Максимальная девиация

при f ≤ 1.5 ГГц

5 рад. (ном.)

Разрешение

< 0,1% от девиации или 0,01 рад. (в зависимости от того, что больше)

Точность установки

при f ≤ 1.5 Гц, f мод = 1 кГц, внутренний источник

< 1 % от установленного значения + 0,1 рад.

Искажения

при f ≤ 1.5 ГГц, f мод = 1 кГц, девиация = 5 рад.

< 1 % (тип.)

Неравномерность АЧХ

от DC/10 Гц до 100 кГц

< 3 дБ (ном.)

ИМПУЛЬСНАЯ МОДУЛЯЦИЯ (ОПЦИЯ DSG5000-PUL)

Источник модуляции

внутренний, внешний

Коэффициент вкл./выкл.

f ≤ 6 ГГц

> 80 дБ (тип.)

6 ГГц < f ≤ 11 ГГц

> 70 дБ (тип.)

f  > 11 ГГц

> 60 дБ (тип.)

Время нарастания/спада

(10% / 90%)

<50 нс, 20 нс (тип.)

Частота следования импульсов

от DC до 1 МГц

ИМПУЛЬСНЫЙ ГЕНЕРАТОР

Режим работы

одиночный импульс

Период следования импульсов

от 40 нс до 170 с

разрешение 10 нс

Ширина импульса

от 10 нс до (170 с – 10 нс)

разрешение 10 нс

Задержка запуска

от 10 нс до 170 с

разрешение 10 нс

Режим запуска

авто, внешний запуск, внешний стробирующий импульс, ручной, по шине (USB, LAN)

ГЕНЕРАТОР ИМПУЛЬСНЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ (ОПЦИЯ DSG5000-PUG)

Количество импульсов

от 1 до 2047

Длительность импульсов

от 20 нс до 170 с

Повторение

от 1 до 256

ВХОДНЫЕ/ВЫХОДНЫЕ РАЗЪЕМЫ

ПЕРЕДНЯЯ ПАНЕЛЬ

РЧ выход

импеданс

50 Ом (ном.)

тип разъема

3,5 мм вилка

Вход внешнего запуска

импеданс

1 кОм (ном.)

тип разъема

SMB вилка

логический уровень

3,3 В TTL

Выход сигнала достоверности

тип разъема

SMB вилка

выходное напряжение

0 В/ 3,3В (ном.)

Импульсный вход/выход

импеданс

50 Ом (ном.)

входное/выходное напряжение

0 В/ 3,3В (ном.)

тип разъема

SMB вилка

Выход сигнала развертки

тип разъема

SMB вилка

выходное напряжение

0 – 10 В (ном.)

ЗАДНЯЯ ПАНЕЛЬ

Вход внешнего модулирующего сигнала

импеданс

100 кОм/600 Ом/ 50 Ом

развязка

AC/DC

чувствительность

1 В пик для заданной глубины

тип разъема

BNC гнездо

Вход внешнего

генератора опорной частоты

10 МГц

импеданс

50 Ом

тип разъема

BNC гнездо

Выход внешнего

генератора опорной частоты

10 МГц

импеданс

50 Ом

тип разъема

BNC гнездо

Вход внешнего синхронизирующего

генератора опорной частоты 4,8 ГГц

импеданс

50 Ом

тип разъема

SMA гнездо

Выход внешнего синхронизирующего

генератора опорной частоты 4,8 ГГц

импеданс

50 Ом

тип разъема

SMA гнездо

КОММУНИКАЦИОННЫЕ ИНТЕРФЕЙСЫ

USB 3.0 HOST

тип разъема

A вилка

протокол

3.0

количество

4 (2 на передней панели и 2 на задней панели)

USB 3.0 DEVICE

тип разъема

B вилка

протокол

TMC

LAN

тип разъема

RJ-45

протокол

10/100/1000Base-T, LXI-C

HDMI

тип разъема

A вилка

протокол

HDMI 1.4

ДИСПЛЕЙ

Тип

TFT LCD

Разрешение

480 x 320

Диагональ

3.5 дюйма

Расширенные возможности

поддержка HDMI

СОХРАНЕНИЕ ДАННЫХ

Виды поддерживаемых устройств

внутренняя энергонезависимая память, USB

Хранение данных

внутренняя энергонезависимая память

10 ГБ

ЭЛЕКТРОПИТАНИЕ

Входное напряжение, АС

100 – 240 В

Частота входного напряжения

45 – 440 Гц

Потребляемая мощность (со всеми включенными опциями)

< 650 Вт

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Температурный диапазон

рабочий

от 0℃ до +50℃

хранения

от -20℃ до +70℃

Влажность

от 0℃ до 30℃

≤ 90%

от 30℃ до 40℃

≤ 75%

от 40℃ до 50℃

≤ 45%

Высота над уровнем

рабочая

ниже 3000 м

МАССО - ГАБАРИТНЫЕ ПАРАМЕТРЫ

Вес брутто

< 14 кг

Ш х В х Г

435 х 88 х 486,3 мм (без накладок, с разъемом)

459 х 112 х 511 мм (с накладками)
