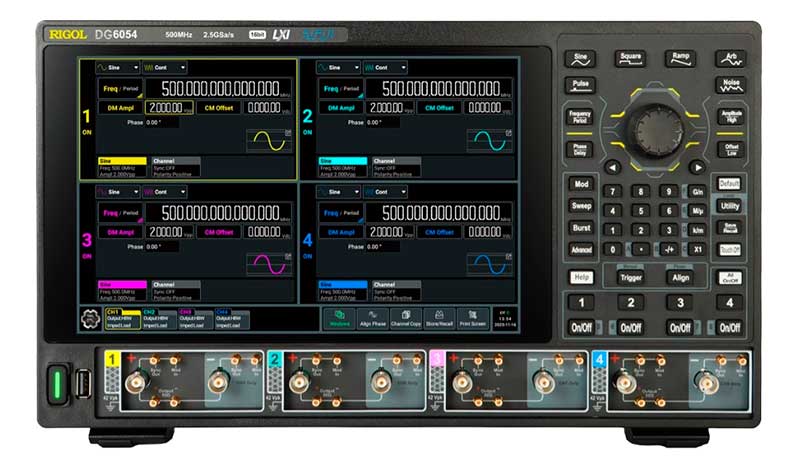

RIGOL DG6054 генератор СПФ 8 каналов с полосой до 500 МГц

Современный генератор ВЧ-сигналов в исполнении RIGOL DG6054 имеет четыре пары независимых сдвоенных дифференциальных выходных каналов, способных формировать, благодаря ЦАП с разрешением 16 бит,  периодические ЭМ-сигналы в полосе частот от 1 мкГц до 500 МГц с высокой частотой дискретизации до 2,5 Гвыб/сек.

Спаренный дифференциальный выходной канал позволяет формировать как прямой сигнал, так и инвертированный (со сдвигом фазы на 180 градусов по отношению к прямому) с заданной частотой и формой. Такая особенность дифференциального выходного канала у генератора необходима и широко применяется при тестировании высокоскоростных интерфейсов (например, LVDS, HDMI), обеспечивая высокую помехоустойчивость и подавление синфазных шумов.

В стандартных случаях применение одного дифференциального выходного канала функционально равносильно возможностям двух-канального устройства цифрового синтеза ЭМ-сигнала заданной частоты и формы.

Главные преимущества дифференциальных (сдвоенных выходных каналов) в генераторе сигналов

Более совершенное подавление помех: любая электромагнитная помеха наводит одинаковое напряжение (синфазную помеху) на оба сигнала (прямой и обратный). Поскольку приемник дифференциальных сигналов вычитает сигналы друг из друга, синфазная помеха, таким образом,  полностью уничтожается.

Удвоение амплитуды напряжения: Так как потенциалы ЭМ-сигналов меняются в противофазе, амплитуда дифференциального сигнала на приемнике становится в два раза больше, чем при использовании недифференциального (несимметричного одноканального) выхода.

Снижение уровня излучения: Значения параметра сила тока у выходных сигналов от дифференциального выходного канала равны по величине между собой, но противоположны по направлению, что минимизирует электромагнитное излучение от самих проводов.

Работа дифференциального выходного канала равносильна одновременной работе двух обычных выходных каналов в режиме дублирования выходного сигнала.

Четырехканальный (две пары дифференциальных сдвоенных выходных каналов) или 8-ми канальный (с обычными выходами) генератор сигналов произвольной формы RIGOL DG6054 является многоцелевым устройством, сочетающим различные возможности, включая функции формирования сигналов произвольной формы, сигналов с IQ-модуляцией и цифровых сигналов.

Функциональные возможности генератора сигналов RIGOL DG6054

Пользователям генераторов СПФ RIGOL DG6000 предоставляются три режима вывода сигнала, необходимых для широкого спектра применений:

1. режим HBW (High Bandwidth) обеспечивает максимальную полосу пропускания до 1 ГГц, что делает его идеальным для синтеза высокочастотных сигналов.
2. режим AMP (High Amplitude) обеспечивает высокую дифференциальную амплитуду выходного сигнала до 20 В (пиковое значение), что подходит для приложений, требующих высоких уровней сигнала.
3. режим SND (Single-Ended) предлагает стандартный несимметричный выход для для формирования сигнала с контролируемым уровнем искажений и шума для проверки чувствительности тестируемых систем.

Основные технические параметры генераторов СПФ и функций  RIGOL DG6054

• Максимальная частота вых.сигнала (синус, HBW): до 500 МГц ;
• Максимальная частота дискретизации: 2,5 Гвыб/с;
• Количество каналов: 4 (четыре дифференциальные изолированные пары), соответствует восьми обычным несимметричным каналам;
• Глубина памяти: до 256 Мвыб/канал стандартно  (опция - 512 Мвыб/канал - максимум) ;
• Вертикальное разрешение ЦАП: 16 бит ;
• Длина последовательности событий: 512 ;
• Частота прямоугольного сигнала: до 300 МГц ;
• Минимальное время нарастания: 350 пс;
• Цветной сенсорный экран: разрешение 1280x800 (пикс), диагональ 10,1";
• Размах дифференциального сигнала ± 20 В;
• Функция много-импульсного сигнала;
• Функция расширенной последовательности;
• Поддержка широкого набора модуляций (AM, FM, PM, PWM: SMB) выходного сигнала;
• Функция IQ-модуляции;
• Генератор гармоник (до 20-ой);
• Возможность работы от аккумуляторной батареи

Характеристики частот различных форм сигналов у генератора RIGOL DG6054 (от 1 мкГц)

• Синусоидальная: до 500 МГц (режим HBW), до 350 МГц (режимы SND / AMP);
• Прямоугольная (макс):  до 300 МГц (режим HBW) ;
• Пилообразная (макс): до 5 МГц;
• Шум: диапазон частот доj 500 МГц (тип) ;
• Сигналы произвольной формы: до 100 МГц ;
• Импульсная: до 120 МГц;
• Гармоническая:  до 175 МГц.

Стандартный комплект поставки

• Генератор RIGOL DG6054
• Шнур питания
• USB кабель
• BNC кабель (1 метр)  - 8 шт
• Инструмент для установки и извлечения контактов SMB .

Дополнительная комплектация :

• аттенюатор 40 дВ (RA5040K)
• SMB(F)-SMB(F) кабель (1 метр) (CB-SMB-SMB-FF-100)
• SMB(F)-BNC(F) кабель (1 метр) (CB-SMB-BNC-FF-100)
• SMB(F)-BNC(M) кабель (1 метр) CB-SMB-BNC-FM-100)

   Универсальные генераторы сигналов RIGOL DG6000. Дополнительная информация (Англ.)
