OWON AG2062F многофункциональный 2-х канальный генератор-частотомер, с полосой пропускания до 60 МГц, объединивший в одном приборе функциональный генератор и генератор сигналов произвольной формы. Данная модель генератора имеет встроенный частотомером (буква "F" в названии модели - от английского "Frequence").
Использование в аппаратной архитектуре генератора сигналов OWON AG2062F передовой технологии прямого цифрового синтеза (DDS) предоставляет специалисту широкие возможности для получения на выходе точного, стабильного выходного сигнала с низкими искажениями по форме и амплитуде с низким уровнем посторонних шумов.
.

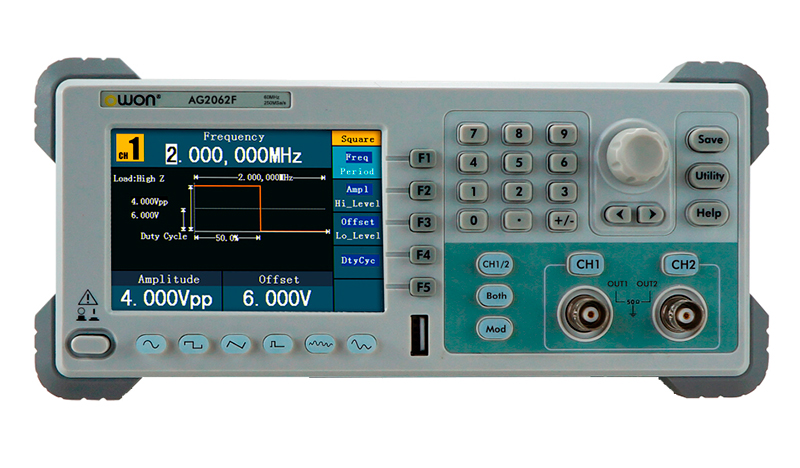

Дружественный пользовательский интерфейс и удобное расположение органов управления на лицевой панели генератора сигналов OWON AG2052F позволяют быстро освоить работу с прибором. br>
Генератор сигналов OWON AG2062F имеет встроенные порты интерфейсы USB (в том числе обеспечивается поддержка внешнего USB-накопителя), RS232. Всё это позволяет удовлетворить разнообразные потребности пользователя.
Технические характеристики генератора сигнаорв OWON AG2062F
- Формирование сигнала методом прямого синтеза (DDS)
- Два независимых выходных канала
- Максимальная частота выходного сигнала OWON AG2052F: 60 МГц,
- Разрешение по частоте 1 мкГц
- Разрешение АЦП по вертикали 14 бит,
- Частота дискретизации 250 Mвыборок/с
- Различные формы сигнала, включая синус, меандр, пилообразный, импульсный, шумовой, возрастание и убывание по экспоненциальному закону, постоянный ток
- Сигналы произвольной формы (1 мкГц - 10 МГц)
- Длина памяти формы сигнала 10К точек
- Режимы модуляции: AM, FM, PM, FSK, PWM, свипирование, пакетный режим
- Встроенный 6-разрядный частотомер от 100 мГц до 200 МГц

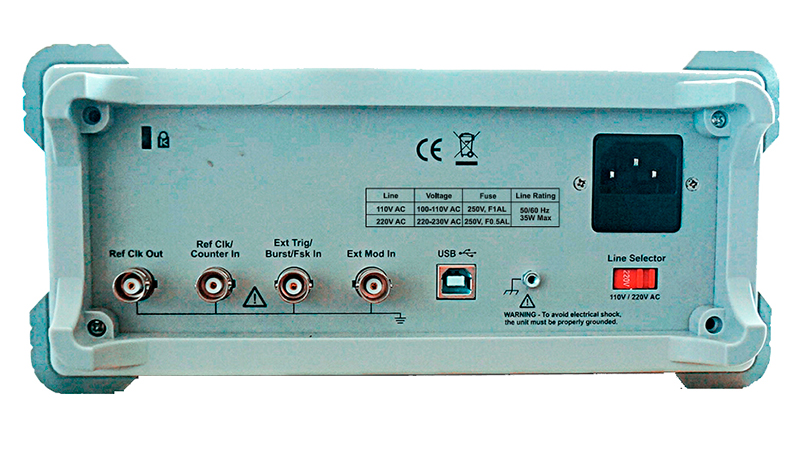

- Расширенный набор входов и выходов: внешней модуляции, внешнего запуска, внешнего опорного генератора
- Цветной 9.9 см TFT LCD дисплей (480x320)
- Интерфейсы OWON AG2052F: USB Host/Device; RS232 (опционально)
- Габариты OWON AG2052F: 235x110x295 (мм), вес: 3.1 кг
|
Количество каналов |
2 |
|
Частотный выход |
60 МГц |
|
Частота дискретизации |
250 МС / с |
|
Вертикальное разрешение |
14 бит |
|
Стандартная форма волны |
синус, квадрат, импульс, линейное изменение и шум |
|
Произвольная форма сигнала |
экспоненциальный рост, экспоненциальный спад, Sin(x) / x, Step Wave и другие, всего 45 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
|
Поддержка SCPI |
есть |
|
Частота (разрешение 1 мкГц) |
|
|
Синус |
1 мкГц -60 МГц |
|
Квадрат |
1 мкГц - 30 МГц |
|
Пульс |
1 мкГц - 15 МГц |
|
Рампа |
1 мкГц - 1 МГц |
|
Шум |
25 МГц (-3 дБ) (типично) |
|
Арб |
1 мкГц - 10 МГц |
|
Амплитуда |
|
|
Амплитуда |
1 мВ (размах) - 10 В (размах) (50 Ом); 1 мВ (размах) - 20 В (высокое сопротивление) |
|
Разрешение |
1 мВ или 4 цифры |
|
Диапазон смещения постоянного тока (AD+DC) |
± 5 В (50 Ом), ± 10 В (высокое сопротивление) |
|
Диапазон смещения постоянного тока |
1 мВ или 4 цифры |
|
Сопротивление нагрузки |
50 Ом (типичное) |
|
Произвольная форма сигнала |
|
|
Глубина памяти (длина волны) |
от 2К до 10К точек |
| Энергонезависимая память |
64 Мбайт |
|
Модуляция |
|
|
Форма волны модуляции |
AM, FM, PM, FSK, ASK, PSK, развертка и пакетный режим |
|
Частота модуляции |
от 2 мГц до 20 кГц (FSK 2 мГц - 100 кГц) |
|
Частотомер |
есть |
|
Функция |
частота, период, + ширина, - ширина, + обязанность и - нагрузка |
|
Диапазон частот |
100 МГц ~ 200 МГц |
|
Разрешение по частоте |
6 цифр / с |
|
Модуль усилителя мощности (опционально) |
|
|
Входное сопротивление |
50 кОм |
|
Максимальное входное напряжение |
2,2 В |
|
Максимальное выходное напряжение |
22 Впп |
|
Скорость нарастания выходного сигнала |
10 В / мкс |
|
Максимальная выходная мощность |
10 Вт |
|
Общие характеристики |
|
|
Дисплей |
4-дюймовый (480 x 320 пикселей) ЖК-дисплей |
|
Вход |
вход / выход внешнего эталонного тактового сигнала |
|
Интерфейс |
USB-хост и USB-устройство, RS232 (опция) |
|
Габариты изделия |
235 х 110 х 295 мм |
|
Габариты упаковки |
440 х 155 х 310 мм |
|
Вес нетто |
3 кг |
|
Вес брутто |
4,25 кг |
|
Комплектация |
генератор сигнала OWON AG2062F – 1 шт; кабель питания - 1 шт; компакт диск - 1 шт; руководство пользователя - 1 шт; USB кабель - 1 шт; Q9 кабель - 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
|
Частотный диапазон
|
1 мкГц ... 60 МГц |
|
Количество каналов
|
2 |
|
Глубина записи
|
10 Кб |
|
Частота дискретизации на канал
|
250 МГц |
|
Интерфейс
|
RS-232, USB |
|
Максимальная частота дискретизации
|
125МГц |
