Артикул:
00000124454
Характеристики
Частотный диапазон
—
1 мкГц ... 60 МГц
Количество каналов
—
2
Глубина записи
—
2 Мб
Частота дискретизации на канал
—
200 МГц
Интерфейс
—
LAN, USB
Все характеристики
В корзину
Купить в 1 клик
Рассчитать доставку
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
a:2:{s:4:"TEXT";s:66814:"

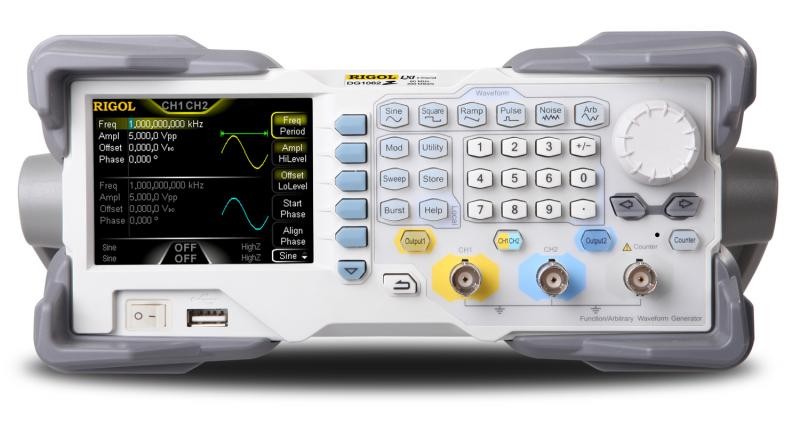

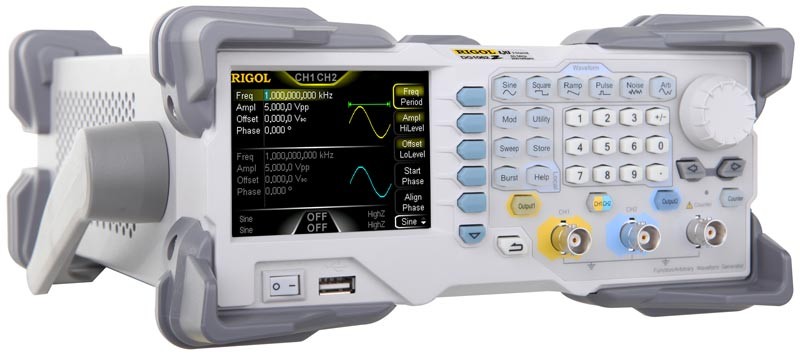

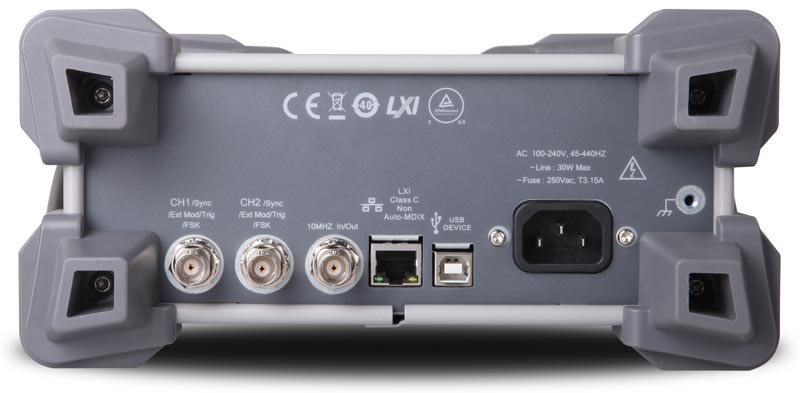

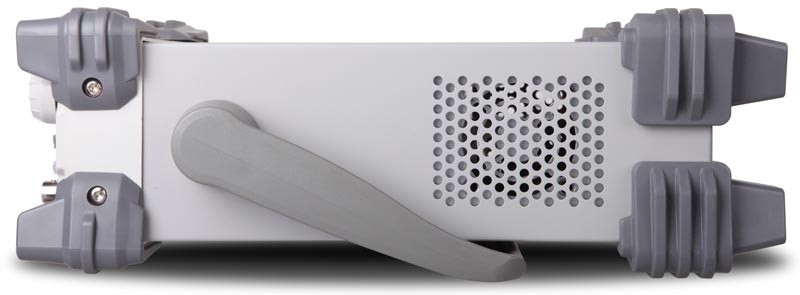

Технические характеристики генератора DG 1062 Z
|
Выходные параметры
|
||||
|
Максимальная выходная частота
|
60 МГц
|
|||
|
Количество каналов
|
2
|
|||
|
Форма сигнала
|
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
160 типов специальной формы
|
|||
|
Частотные характеристики
|
||||
|
Диапазон
|
синусоидальный сигнал: 1 мкГц ~ 60 МГц
|
|||
|
прямоугольный сигнал: 1 мкГц ~ 25 МГц
|
||||
|
импульсный сигнал: 1 мкГц ~ 25 МГц
|
||||
|
пилообразный сигнал: 1 мкГц ~ 1 МГц
|
||||
|
гармоники: 1 мкГц ~ 20 МГц
|
||||
|
белый шум (Гаусс): полоса 60 МГц (-3дБ)
|
||||
|
специальной формы: 1 мкГц ~ 20 МГц
|
||||
|
Разрешение по частоте
|
1 мкГц
|
|||
|
Точность установки (18°C ~ 28°C)
|
±1 ppm
|
|||
|
Синусоидальный сигнал
|
||||
|
Гармонические искажения
|
Типичное (0 дБм)
< -65 дБн (DC ~ 10 МГц)
< -55 дБн (>10МГц ~ 30 МГц) < -50 дБн (>30МГц ~ 60 МГц) |
|||
|
Общие гармонические искажения
|
< 0,075% (10-20 кГц, 0 дБм)
|
|||
|
Негармонические искажения
|
Типичное (0 дБм)
< -70 дБн (DC ~ 10 МГц)
< -70 дБн + 6 дБ/октаву (>10 МГц) |
|||
|
Фазовый шум
|
Типичное (0 дБм)
-125 дБн/Гц @ 10 кГц
|
|||
|
Прямоугольный сигнал
|
||||
|
Время нарастания/спада
|
< 10 нс (1 Вп-п) типичное
|
|||
|
Выброс
|
< 5 % (100 кГц, 1 Вп-п) типичное
|
|||
|
Коэф.заполнения
|
0,01% ~ 99,99% (ограничена установленной частотой)
|
|||
|
Ассиметрия
|
1% от периода + 5 нс
|
|||
|
Джиттер (СКЗ)
|
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п) |
|||
|
Пилообразный сигнал
|
||||
|
Нелинейность
|
< 1% (1 кГц, 1 Вп-п, 100% симметрия) типичное
|
|||
|
Симмметрия
|
0 ~ 100%
|
|||
|
Импульсный сигнал
|
||||
|
Длительность импульса
|
≥ 16 нс (ограничена установленной частотой)
|
|||
|
Время нарастания/спада
|
≥ 10 нс (ограничена установленной частотой и длительностью импульса)
|
|||
|
Выброс
|
< 5 % (1 Вп-п) типичное
|
|||
|
Джиттер (СКЗ)
|
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п) |
|||
|
Специальная форма
|
||||
|
Максимальное количество точек участвующих в формировании сигнала
|
8 ~ 2 М точек (16 М точек опция)
|
|||
|
Вертикальное разрешение
|
14 бит
|
|||
|
Частота дискретизации
|
200 Мвыб/сек
|
|||
|
Время нарастания
|
< 5 нс (1 Вп-п) типичное
|
|||
|
Джиттер (СКЗ)
|
Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п) |
|||
|
Способ редактирования
|
по точкам, сегментами, встроенное построение формы
|
|||
|
Генератор гармоник
|
||||
|
Порядок гармоник
|
≤ 8
|
|||
|
Тип гармоник
|
четные, нечетные, все, пользовательские
|
|||
|
Амплитуда гармоник
|
регулируемая для каждой гармоники
|
|||
|
Фаза гармоник
|
регулируемая для каждой гармоники
|
|||
|
Характеристики выхода
|
||||
|
Амплитуда (50 Ом)
|
2,5 мВп-п - 10 Вп-п (≤10 МГц)
2,5 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
2,5 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 60 МГц)
|
|||
|
Точность установки
|
±(1%+1 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)
|
|||
|
Неравномерность АЧХ
|
Типичное (синус, 2,5В)
±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц) |
|||
|
Единицы установки
|
Вп-п, Вскз, дБм
|
|||
|
Разрешение
|
0,1 мВпп или 4 бит
|
|||
|
Смещение (50 Ом)
|
||||
|
Диапазон
|
±5 Впп АС+DC
|
|||
|
Точность установки
|
±(1% + 5 мВ +0,5% от амплитуды)
|
|||
|
Выход сигнала
|
||||
|
Импеданс
|
50 Ом (типичное)
|
|||
|
Защита
|
от короткого замыкания, автоматическое отключение выхода при перегрузке
|
|||
|
Модуляция
|
||||
|
Тип модуляции
|
AM, FM, PM, ASK, FSK, PSK, PWM
|
|||
|
AM Модуляция (AM)
|
||||
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
|
Источник
|
Внутренний/Внешний
|
|||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
|
Частота модуляции
|
2 мГц ~ 1 МГц
|
|||
|
Коэффициент модуляции
|
0% ~ 120%
|
|||
|
ЧМ Модуляция (FM)
|
||||
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
|
Источник
|
Внутренний/Внешний
|
|||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
|
Частота модуляции
|
2 мГц ~ 1 МГц
|
|||
|
ФМ Модуляция (PM)
|
||||
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
|
Источник
|
Внутренний/Внешний
|
|||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы
|
|||
|
Частота модуляции
|
2 мГц ~ 1 МГц
|
|||
|
Девиация
|
0 ~ 360°
|
|||
|
Частотная манипуляция (FSK)
|
||||
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
|
Источник
|
Внутренний/Внешний
|
|||
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
|
Амплитудная манипуляция (ASK)
|
||||
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
|
Источник
|
Внутренний/Внешний
|
|||
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
|
Фазовая манипуляция (PSK)
|
||||
|
Несущая
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
|
Источник
|
Внутренний/Внешний
|
|||
|
Модулирующий сигнал
|
прямоугольный с коэффициентом заполнения 50%
|
|||
|
Частота переключения
|
2 мГц ~ 1 МГц
|
|||
|
ШИМ модуляция (PWM)
|
||||
|
Несущая
|
импульсный
|
|||
|
Частота модуляции
|
2 мГц ~ 1 МГц
|
|||
|
Источник
|
Внутренний/Внешний
|
|||
|
Модулирующий сигнал
|
синус, прямоугольный, пила, шум, произвольной формы (кроме DC)
|
|||
|
Девиация
|
0%~100% длительности импульса
|
|||
|
Вход внешнего запуска
|
||||
|
Диапазон напряжения
|
75 мВскз ~ ± 2,5 В DC+AC
|
|||
|
Полоса
|
50 кГц
|
|||
|
Импеданс входа
|
1000 Ом
|
|||
|
Режим свипирования (качания)
|
||||
|
Форма
|
синус, прямоугольный, пила, произвольной формы (кроме DC)
|
|||
|
Закон
|
линейный, логарифмический, ступенчатый
|
|||
|
Диапазон частот
|
верхняя и нижняя частота свипирования ограничена несущей частотой
|
|||
|
Направление
|
Вверх/Вниз
|
|||
|
Время свипирования
|
1 мс ~ 500 с
|
|||
|
Время стояния/возврата
|
0 мс ~ 500 с
|
|||
|
Источник запуска
|
Ручной, внешний, внутренний
|
|||
|
Маркер
|
DG 1062Z – универсальный генератор сигналов
Особенности генератора DG1062Z
Комплектация генератора DG 1062Z
Дополнительная комплектация генератора DG 1062Z
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления. Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации. | |||
|
Частотный диапазон
|
1 мкГц ... 60 МГц |
|
Количество каналов
|
2 |
|
Глубина записи
|
2 Мб |
|
Частота дискретизации на канал
|
200 МГц |
|
Интерфейс
|
LAN, USB |
|
Максимальная частота дискретизации
|
200 МГц |
