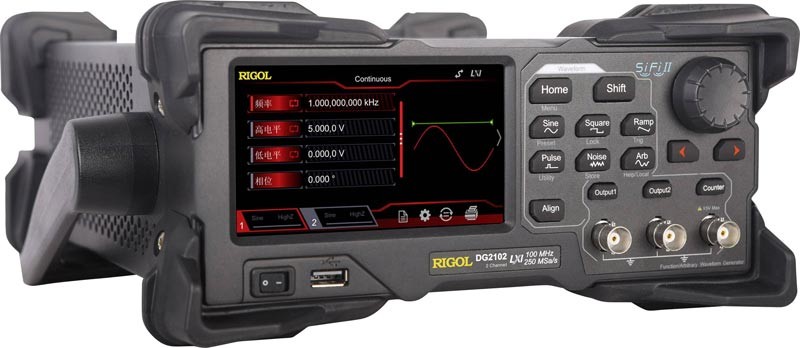

RIGOL DG2102 генератор сигналов универсальный

Характеристика

Значение

Максимальная выходная частота

100 МГц

Количество каналов

2

Форма сигнала

Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум
Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал
160 типов специальной формы

Частотные характеристики

Диапазон

синусоидальный сигнал

1 мкГц ~ 100 МГц

прямоугольный сигнал

1 мкГц ~ 25 МГц

импульсный сигнал

1 мкГц ~ 25 МГц

пилообразный сигнал

1 мкГц ~ 2 МГц

гармоники

1 мкГц ~ 25 МГц

PRBS

2 кбит/с ~ 60Мбит/с

Двухтональный

1 мкГц ~ 20 МГц

RS-232

скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400

Последовательность

2 кВыб/с ~ 60 Мвыб/с

белый шум (Гаусс)

полоса 100 МГц (-3дБ)

специальной формы

1 мкГц ~ 20 МГц

Разрешение по частоте

1 мкГц

Точность установки (18°C ~ 28°C)

±(1 ppm от устан. значения + 10 пГц)

Синусоидальный сигнал

Гармонические искажения

Типичное (0 дБм)
< -55 дБн (DC ~ 10 МГц)
< -50 дБн (>10 МГц ~ 20 МГц)
< -40 дБн (>20 МГц ~ 30 МГц)
< -35 дБн (>40 МГц)

Общие гармонические искажения

< 0,075% (10 ~ 20 кГц, 0 дБм)

Негармонические искажения

Типичное (0 дБм)
< -60 дБн (DC ~ 10 МГц)
< -60 дБн + 6 дБ/октаву (>10 МГц)

Фазовый шум

Типичное (0 дБм)
-105 дБн/Гц @ 10 кГц (10 МГц)

Прямоугольный сигнал

Время нарастания / спада

< 9 нс (1 Вп-п,1 кГц) типичное

Выброс

< 5 % (100 кГц, 1 Вп-п) типичное

Коэф. заполнения

0,01% ~ 99,99% (ограничена установленной частотой)

Ассиметрия

1% от периода + 4 нс

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал

Нелинейность

< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное

Симмметрия

0 ~ 100%

Импульсный сигнал

Длительность импульса

≥ 16 нс ~ 1000 кс (ограничена установленной частотой)

Коэф. заполнения

0,001% ~ 99,999% (ограничена установленной частотой)

Время нарастания / спада

≥ 8 нс (ограничена установленной частотой и длительностью импульса)

Выброс

< 5 % (1 Вп-п,1 кГц) типичное

Джиттер (СКЗ)

Типичное
2 ppm + 200 пс (≤5 МГц, 1 Вп-п)
200 пс (>5 МГц, 1 Вп-п)

Специальная форма

Максимальное количество точек участвующих в формировании сигнала

16 М точек

Вертикальное разрешение

16 бит

Частота дискретизации

Интерполяционный фильтр: 10 выб/с ~ 60 Мвыб/с
Пошаговый фильтр: 2 квыб/с ~ 50 Мвыб/с
Cглаживающий фильтр: 2 квыб/с ~ 50 Мвыб/с

Время нарастания /спада

Интерполяционный фильтр: ≥ 8 нс
Пошаговый фильтр: 3 / частота дискретизации
Cглаживающий фильтр: 1 / частота дискретизации

Джиттер (СКЗ)

Типичное (1 Вп-п)
Интерполяционный фильтр:200 пс
Пошаговый фильтр: <5 пс
Cглаживающий фильтр: <5 пс

Генератор гармоник

Порядок гармоник

≤ 8

Тип гармоник

четные, нечетные, все, пользовательские

Амплитуда гармоник

регулируемая для каждой гармоники

Фаза гармоник

регулируемая для каждой гармоники

Характеристики выхода

Амплитуда (50 Ом)

1 мВп-п - 10 Вп-п (≤10 МГц)
1 мВп-п ~ 5 Вп-п (>10 МГц ~ 30 МГц)
1 мВп-п ~ 2,5 Вп-п (>30 МГц ~ 50 МГц)

Точность установки

±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто)

Неравномерность АЧХ

Типичное (синус, 1 В)
±0,1 дБ (≤5 МГц)
±0,2 дБ (>5 МГц ~15 МГц)
±0,3 дБ (>15 МГц ~ 25 МГц)
±0,5 дБ (>25 МГц ~ 40 МГц)
±1,0 дБ (>40 МГц)

Единицы установки

Вп-п, Вскз, дБм

Разрешение

0,1 мВпп или 4 бит

Смещение (50 Ом)

Диапазон

±5 Впп АС+DC

Точность установки

±(1% + 5 мВ + 1,0% от амплитуды)

Выход сигнала

Импеданс

50 Ом (типичное)

Защита

от короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, PWM

AM Модуляция (AM)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 1 МГц

Коэффициент модуляции

0% ~ 120%

ЧМ Модуляция (FM)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 1 МГц

ФМ Модуляция (PM)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 1 МГц

Девиация

0 ~ 360°

Частотная манипуляция (FSK)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50%

Частота переключения

2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50%

Частота переключения

2 мГц ~ 1 МГц

Фазовая манипуляция (PSK)

Несущая

синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний / Внешний

Модулирующий сигнал

прямоугольный с коэффициентом заполнения 50%

Частота переключения

2 мГц ~ 1 МГц

ШИМ модуляция (PWM)

Несущая

импульсный

Частота модуляции

2 мГц ~ 1 МГц

Источник

Внутренний / Внешний

Модулирующий сигнал

синус, прямоугольный, пила, шум, произвольной формы (кроме DC)

Девиация

0%~100% длительности импульса

Вход внешней модуляции

Диапазон напряжения

75 мВскз ~ ± 5 В DC+AC для АМ, ЧМ, ФМ
5 В TTL уровня для АМн, ЧМн, ФМн

Полоса

50 кГц

Импеданс входа

10 кОм

Режим свипирования (качания)

Форма

синус, прямоугольный, пила, произвольной формы (кроме DC)

Закон

линейный, логарифмический, ступенчатый

Диапазон частот

верхняя и нижняя частота свипирования ограничена несущей частотой

Направление

Вверх / Вниз

Время свипирования

1 мс ~ 500 с

Время стояния / возврата

0 мс ~ 500 с

Источник запуска

Ручной, внешний, внутренний

Маркер

спадающий фронт синхросигнала (программируется)

Режим пачек импульсов

Форма

синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC), PRBS, RS232, последовательность

Частота несущей

2 мГц ~ 10 МГц

Количество импульсов в пачке

1 ~ 1000000 или бесконечное

Внутренний период

1 мкс ~ 500 с

Источник стробирования

Внешний запуск

Источник запуска

Ручной, внешний, внутренний

Задержка запуска

0 нс ~ 100 с

Частотомер

Измеряемый параметр

Частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения

Частотный диапазон

1 мrГц ~ 240 МГц

Разрешение по частоте

7 разрядов/с (время счета = 1 с)

Диапазон периода

4 нс ~ 1000 кс

Диапазон амплитуд и чувствительность
(немодулированный сигнал, аттенюация отключена)

DC связь

DC диапазон девиации

+1.5 В DC

1 мкГц ~ 100 МГц

50 мВскз ~ ±2,5 В AC+DC

100 МГц ~ 240 МГц

100 мВскз ~ ±2,5 В AC+DC

AC связь

1 мкГц ~ 100 МГц

50 мВскз ~ ±2,5 Вп-п

100 МГц ~ 240 МГц

100 мВскз ~ ±2,5 Вп-п

Длительность импульса и коэффициент заполнения
(DC связь)

• 2 канала.
• Диапазон: 1 мкГц...100 МГц (Sin).
• Амплитуда выходного сигнала до 10 Впп; 160 встроенных форм сигналов.
• Формирование псевдослучайных бинарных последовательностей PRBS, RS-232, редактирование последовательности (2 K~60 Мвыб/с).
• Частота сэмплирования: 250 Мвыб/с; ЦАП 16 бит; глубина записи 16 М.
• Технология SiFi2. Джиттер 200 пс.
• Погрешность опорного генератора 1 ppm.
• Фазовый шум -105 дБн/Гц.
• Модуляция: AM, FM, PM, ASK, FSK, PSK, PWM; режим качания частоты; пачки импульсов.
• Частотомер 240 МГц, 7 разрядов.
• Интерфейсы: USB device, USB host, LAN (LXI Core 2011 Device); USB-GPIB опция.
• Дисплей: 4,3" TFT сенсорный, 480 х 272.
• Размеры: 261,5x112x318,4 мм.
• Масса 3,2 кг.

Комплектация Генератора сигналов универсальный DG2102

• Генератор сигналов
• Кабель питания
• USB кабель
• Кабель DBC-BC
• Краткое руководство по эксплуатации
