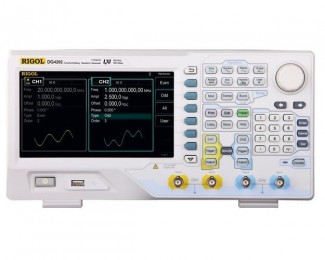

RIGOL DG4202 многофункциональный генератор сигналов произвольный формы

Технические параметры

Значение

Максимальная выходная частота

200 МГц

Количество каналов

2

Форма сигнала

Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум, гармоники
150 типов специальной формы

Частотные характеристики

Диапазон

Синусоидальный
сигнал

11 мкГц ~ 200 МГц

Прямоугольный сигнал

1 мкГц ~ 60 МГц

Импульсный сигнал

1 мкГц ~ 50 МГц

Пилообразный сигнал

1 мкГц ~ 5 МГц

Гармоники

1 мкГц ~ 100 МГц

Белый шум (Гаусс)

Полоса 120 МГц (-3дБ)

Специальной формы

1 мкГц ~ 50 МГц

Разрешение по частоте

1 мкГц

Точность установки (18°C ~ 28°C)

2 ppm

Синусоидальный сигнал

Нелинейные искажения

DC-1 МГц

< -60 дБн

1 МГц - 10 МГц

< -55 дБн

10 МГц - 100 МГц

< -50 дБн

100 МГц - 200 МГц

< -40 дБн

Коэффициент гармоник

< 0,1% (10-20 кГц)

Общие гармонические искажения

<0,2% (DC ~ 20 кГц，1 Вп-п)

Негармонические искажения

< -65 дБн (DC ~ 10 МГц)

Фазовый шум

-115 дБн/Гц @ 10 кГц

Прямоугольный сигнал

Время нарастания/спада

< 8 нс (1 кГц, 1 Вп-п)

Выброс

< 3 % (1 кГц, 1 Вп-п)

Коэф.заполнения

≤ 10 MГц

20% ~ 80%

10 мГц ~ 40 MГц

40% ~ 60%

10 мГц ~ 40 MГц

50%

Ассиметрия

Регулируемая

Джиттер (СКЗ)

2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)

Пилообразный сигнал

Нелинейность

< 1% (1 кГц, 1 Вп-п, 100% симметрия)

Симмметрия

0 ~ 100%

Импульсный сигнал

Длительность импульса

≥ 10 нс

Время нарастания/спада

≥ 5 нс

Период

От 25 нс до 1000000 с

Выброс

< 3 % (1 кГц, 1 Вп-п)

Джиттер (СКЗ)

2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)

Специальная форма

Максимальное количество точек участвующих в формировании сигнала

16 К

Вертикальное разрешение

14 бит

Частота дискретизации

500 Мвыб/сек

Время нарастания

> 5 нс (1 Вп-п)

Джиттер (СКЗ)

2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п)

Интерполяция

Выключена, линейная

Способ редактирования

По точкам, сегментами

Генератор гармоник

Порядок гармоник

≤ 16

Тип гармоник

Четные, нечетные, все, пользовательские

Амплитуда гармоник

Регулируемая

Фаза гармоник

Регулируемая

Параметр

Амплитуда (50 Ом)

1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц)
1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 200 МГц)

Точность установки (1 кГц, >10 мВп-п, синус)

±(1%+2 мВ)

Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом)

±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)
±0,8 дБ (>100 МГц ~ 160 МГц)
±1,0 дБ (>160 МГц ~ 200 МГц)

Единицы установки

Вп-п, Вскз, дБм

Разрешение

1 мВ или 3 бит

Смещение (50 Ом)

Диапазон

±5 В АС+DC

Точность установки

±(1% + 5 мВ +0,5% от амплитуды)

Выход сигнала

Импеданс

50 Ом

Защита

От короткого замыкания, автоматическое отключение выхода при перегрузке

Модуляция

Тип модуляции

AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM

AM Модуляция (AM)

Несущая

Синус, прямоугольный, пила, шум, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

Синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 50 кГц

Коэффициент модуляции

0% ~ 120%

ЧМ Модуляция (FM)

Несущая

Синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

Синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 50 кГц

ФМ Модуляция (PM)

Несущая

Синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

Синус, прямоугольный, пила, шум, произвольной формы

Частота модуляции

2 мГц ~ 50 кГц

Девиация

0 ~ 360°

Частотная манипуляция (FSK, 3FSK, 4 FSK)

Несущая

Синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний - для FSK
Внутренний - для 3FSK, 4FSK

Модулирующий сигнал

Прямоугольный с коэффициентом заполнения 50%

Частота переключения

2 мГц ~ 1 МГц

Амплитудная манипуляция (ASK)

Несущая

Синус, прямоугольный, пила, произвольной формы (кроме DC)

Источник

Внутренний/Внешний

Модулирующий сигнал

Прямоугольный с коэффициентом заполнения 50%

Частота переключения<

Описание Генератора сигналов произвольный формы DS4202

RIGOL DG4202 -цифровой многофункциональный двухканальный генераторов сигналов RIGOL с рабочей полосой частот до 200  ГГц , флагман линейки приборов DG4000.

Генератор  RIGOL DG4202  конструктивно выполнен   по принципу прямого цифрового синтеза, что обеспечивает высокую стабильность, точность, чистоту и низкий уровень искажений выходного сигнала.

Генератор сигналов модели  RIGOL DG4202 внесен в Госррестр СИ РФ за № 56012-13

Генератор RIGOL DG4202 представляет из себя многофункциональный измерительный прибор и предоставляет пользователю следующие функциональные возможности:

• Функциональный генератор
• Генератор сигналов произвольной формы
• Генератор импульсов
• Генератор гармоник
• Аналоговый/цифровой модулятор
• Частотомер

Комплектация Генератора сигналов произвольный формы DS4202

• Универсальный генератор сигналов DG4202- 1 шт.
• Кабель питания- 1 шт.
• USB кабель- 1 шт.
• Кабель BNC (1м)- 1 шт.
• Краткое руководство по эксплуатации (на английском языке)- 1 шт.
• CD-диск- 1 шт.
