Приказом Росстандарта № 1686 от 24.08.2026 высокочастотный генератор сигналов RIGOL DSG815 внесен в Госреестр СИ РФ за № 99228-26. Срок действия Свидетельства об утверждении типа СИ определен до 24.08.2031. Установленный межповерочный интервал - 1 год.
Технические характеристики генератора сигналов высркрчастотного RIGOL DG821
|
Технические параметры |
Значение |
|||
|
Общие данные |
Максимальная выходная частота |
25 МГц |
||
|
|
Количество каналов |
1 (2 канала - опция DG800-DCH) |
||
|
|
Форма сигнала |
Стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум Расширенные: псевдослучайные бинарные последовательности PRBS, RS-232, редактируемые последовательности, двухтональный сигнал 160 типов специальной формы |
||
|
Частотные характеристики |
Диапазон |
Синусоидальный сигнал |
1 мкГц ~ 25 МГц |
|
|
|
Прямоугольный сигнал |
1 мкГц ~ 10 МГц |
||
|
|
Импульсный сигнал |
1 мкГц ~ 10 МГц |
||
|
|
Пилообразный сигнал |
1 мкГц ~ 500 rГц |
||
|
|
Гармоники |
1 мкГц ~ 10 МГц |
||
|
|
PRBS |
2 кбит/с ~ 20 Мбит/с |
||
|
|
Двухтональный |
1 мкГц ~ 20 МГц |
||
|
|
RS-232 |
скорость передачи 9600, 14400, 19200, 38400, 57600, 115200, 128000, 230400 |
||
|
|
Последовательность |
2 кВыб/с ~ 30 Мвыб/с |
||
|
|
Белый шум (Гаусс) |
полоса 100 МГц (-3дБ) |
||
|
|
Cпециальной формы |
1 мкГц ~ 10 МГц |
||
|
|
Разрешение по частоте |
1 мкГц |
||
|
|
Точность установки (18°C ~ 28°C) |
±(1 ppm от устан. значения + 10 пГц) |
||
|
Синусоидальный сигнал |
Гармонические искажения |
Типичное (0 дБм) < -55 дБн (DC ~ 10 МГц) < -50 дБн (>10 МГц ~ 20 МГц) < -40 дБн (>20 МГц ~ 25 МГц) |
||
|
|
Общие гармонические искажения |
< 0,075% (10 ~ 20 кГц, 0 дБм) |
||
|
|
Негармонические искажения |
Типичное (0 дБм) < -60 дБн (DC ~ 10 МГц) < -60 дБн + 6 дБ/октаву (>10 МГц) |
||
|
|
Фазовый шум |
Типичное (0 дБм) -105 дБн/Гц @ 10 кГц (10 МГц) |
||
|
Прямоугольный сигнал |
Время нарастания/спада |
< 9 нс (1 Вп-п,1 кГц) типичное |
||
|
|
Выброс |
< 5 % (100 кГц, 1 Вп-п) типичное |
||
|
|
Коэффициент заполнения |
0,01% ~ 99,99% (ограничена установленной частотой) |
||
|
|
Ассиметрия |
1% от периода + 4 нс |
||
|
|
Джиттер (СКЗ) |
Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||
|
Пилообразный сигнал |
Нелинейность |
< 1% от пик. выхода (1 кГц, 1 Вп-п, 100% симметрия) типичное |
||
|
|
Симмметрия |
0 ~ 100% |
||
|
Импульсный сигнал |
Длительность импульса |
≥ 16 нс ~ 1000 кс (ограничена установленной частотой) |
||
|
|
Коэффициент заполнения |
0,001% ~ 99,999% (ограничена установленной частотой) |
||
|
|
Время нарастания/спада |
≥ 8 нс (ограничена установленной частотой и длительностью импульса) |
||
|
|
Выброс |
< 5% (1 Вп-п, 1 кГц) типичное |
||
|
|
Джиттер (СКЗ) |
Типичное 2 ppm + 200 пс (≤5 МГц, 1 Вп-п) 200 пс (>5 МГц, 1 Вп-п) |
||
|
Специальная форма |
Максимальное количество точек участвующих в формировании сигнала |
2 М точек (8 М опция DG800-ARB8M) |
||
|
|
Вертикальное разрешение |
16 бит |
||
|
|
Частота дискретизации |
Интерполяционный фильтр: 10 выб/с ~ 30 Мвыб/с Пошаговый фильтр: 2 квыб/с ~ 30 Мвыб/с Сглаживающий фильтр: 2 квыб/с ~ 30 Мвыб/с |
||
|
|
Время нарастания /спада |
Интерполяционный фильтр: ≥ 8 нс Пошаговый фильтр: 3 / частота дискретизации Сглаживающий фильтр: 1 / частота дискретизации |
||
|
|
Джиттер (СКЗ) |
Типичное (1 Вп-п) Интерполяционный фильтр: 200 пс Пошаговый фильтр: <5 пс Сглаживающий фильтр: <5 пс |
||
|
Генератор гармоник |
Порядок гармоник |
≤ 8 |
||
|
|
Тип гармоник |
четные, нечетные, все, пользовательские |
||
|
|
Амплитуда гармоник |
регулируемая для каждой гармоники |
||
|
|
Фаза гармоник |
регулируемая для каждой гармоники |
||
|
Характеристики выхода |
Амплитуда (50 Ом) |
1 мВп-п - 10 Вп-п (≤10 МГц) 1 мВп-п ~ 5 Вп-п (>10 МГц ~ 25 МГц) |
||
|
|
Точность установки |
±(1%+5 мВ) типичное (1 кГц, синус, 0 В смещение, >10 мВпп, авто) |
||
|
|
Неравномерность АЧХ |
Типичное (синус, 1 В) ±0,1 дБ (≤5 МГц) ±0,2 дБ (>5 МГц ~15 МГц) ±0,3 дБ (>15 МГц ~ 25 МГц) |
||
|
|
Единицы установки |
Вп-п, Вскз, дБм |
||
|
|
Разрешение |
0,1 мВпп или 4 бит |
||
|
Смещение (50 Ом) |
Диапазон |
±5 Впп АС+DC |
||
|
|
Точность установки |
±(1% + 5 мВ + 1,0% от амплитуды) |
||
|
Выход сигнала |
Импеданс |
50 Ом (типичное) |
||
|
|
Защита |
от короткого замыкания, автоматическое отключение выхода при перегрузке |
||
|
Модуляция |
Тип модуляции |
AM, FM, PM, ASK, FSK, PSK, PWM |
||
|
AM Модуляция (AM) |
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
||
|
|
Источник |
Внутренний/Внешний |
||
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
||
|
|
Частота модуляции |
2 мГц ~ 1 МГц |
||
|
|
Коэффициент модуляции |
0% ~ 120% |
||
|
ЧМ Модуляция (FM) |
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
||
|
|
Источник |
Внутренний/Внешний |
||
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
||
|
|
Частота модуля |
2 мГц ~ 1 МГц |
||
|
ФМ Модуляция (PM) |
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
||
|
|
Источник |
Внутренний/Внешний |
||
|
|
Модулирующий сигнал |
синус, прямоугольный, пила, шум, произвольной формы |
||
|
|
Частота модуляции |
2 мГц ~ 1 МГц |
||
|
|
Девиация |
0 ~ 360° |
||
|
Частотная манипуляция (FSK) |
Несущая |
синус, прямоугольный, пила, произвольной формы (кроме DC) |
||
|
|
Источник |
Внутренний/Внешний |
||
|
|
Модулирующий сигнал |
прямоугольный с коэффициентом заполнения 50% |
||
|
|
Частота переключения |
2 мГц ~ 1 МГц |
||

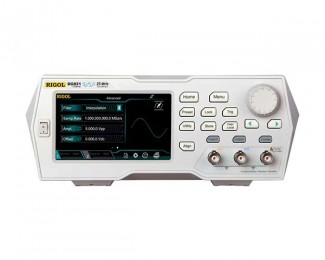

Модель RIGOL DG821 это 1одноканальный генератор сигналов с максимальной границей выходного сигнала по частоте - в 2, 1 ГГц, вертикальное разрешение ЦАП - 16 бит, что позволяет более надежно воспроизводить любую форму сигнала, улучшить точность воспроизведения и представление сигнала, по сравнению с традиционными конструкциями.
Кроме того, в этом генераторе применена улучшенная инновационная технология формирования выходного сигнала - SiFi II (Signal Fidelity), которая обеспечивает поточечное воспроизведение сигнала практически без искажений с малым уровнем джиттера 200 пс и возможностью точного задания частоты дискретизации.
В генераторе сигналов RIGOL DG821 обеспечиваются мощные и гибкие возможности по формированию сигналов при помощи таких функций, как фильтрация, регулировка шага, сглаживание и интерполяция.
Высокочастотный генератор сигналов RIGOL DG821 позволяет формировать до 160-ти предустановленных произвольных форм сигнала, наиболее часто используемых в инженерных приложениях, медицинской электронике, автомобильной электронике, математической обработке и других областях..
Наряду со 160-тью гармоническими формами сигнала этот генератор, аналогично генераторам серии RIGOL DG1000Z, позволяет формировать сложные сигналы с АМ, ЧМ, ФМ, АМн, ЧМн, ФМн и ШИМ модуляциями, выполнять свипирование по частоте, работать в режиме выдачи пачек импульсов и генератора гармоник до 8-го порядка.
В отличие от генераторов сигналов торговой марки RIGOL ранних серий выпуска, в этой модели прибора предусмотрена возможность создания тестовых сигналов для предварительных испытаний, имитирующие RS232-последовательности, псевдослучайные последовательности (PRBS), создавать и редактировать другие полные последовательности, а так же выводить двухтональные сигналы.
Высокочастотный генератор сигналов RIGOL DG821 имеет цветной 4,3 дюймовый дисплей с полным сенсорным управлением.
Генератор сигналов RIGOL DG821 имеет оригинальный компактный дизайн с новой конструкцией системы тепловыделения, обеспечивающее устойчивое функционирование приборов в различных условиях эксплуатации.
Для дистанционного управления от персонального компьютера в генераторе имеются ряд интерфейсов, расположенных на задней панели прибора, в том числе: USB device, USB host с возможностью управления по GPIB при помощи подключаемого опционального адаптера USB-GPIB. Там же расположены входы и выходы синхронизации, тактирования и внешней модуляции.
Комплектация высокочастотного генератора сигналов RIGOL DG821
- Генератор сигналов RIGOL DG821-1 шт.
- Кабель питания-1 шт.
- USB кабель-1 шт.
- Кабель DBC-BC-1 шт.
- Переходник USB-GPIB
- Опция расширения глубины памяти DG800-ARB8M
- Опция активации двух каналов DG800-DCH
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
