RIGOL DG912 Pro генератор сигналов универсальный бюджетного класса

Технические параметры

Значение

Количество выходных каналов

2

Максимальное значение выходной частоты

150 МГц

Частота дискретизации сигналов произвольной формы

1,250 Гвыб/с

Формы сигналов

Виды выходных сигналов

Непрерывный, модулированный, сканирование/sweep, пакетный, последовательности

Стандартные

Синусоидальный, прямоугольный, пилообразный,
импульсный, шум, гармоники

Встроенные произвольные

148 типов, в том числе экспоненциальный
рост/спад, ЭКГ, Гауссовский, Лоренца…

Частотные характеристики

Синусоидальный сигнал

от 1 мкГц до 70 МГц

Прямоугольный сигнал

от 1 мкГц до 60 МГц

Пилообразный сигнал

от 1 мкГц до 3 МГц

Импульсный сигнал

от 1 мкГц до 50 МГц

Гармоники

от 1 мГц до 35 МГц

Последовательности

от 1 мкВыб/с до 312,5 Мвыб/с

Шум (по уровню -3 дБ)

>250 МГц

Произвольная форма

от 1 мкГц до 30 МГц

Разрешение по частоте

1 мкГц или 12 бит

Точность (при 0°C ~ 40°C)

±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности)
 ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности)

Синусоидальный сигнал

Гармонические искажения
(0 дБм)

10 Гц ~ <10 МГц: < -60 дБн
≥10 МГц ~ <50 МГц: < -50 дБн
≥ 50 МГц : < -40 дБн

Общие гармонические искажения
(1 В _{ПИК-ПИК})

< 0,1% (10 Гц ~ 20 кГц)

Негармонические искажения
(1 В _{ПИК-ПИК})

10 Гц ~ <10 МГц: < -65 дБн
≥10 МГц ~ <50 МГц: < -60 дБн
≥ 50 МГц : < -50 дБн + 6 дБ/октава

Фазовый шум (1 В _ПИК@10 кГц)

20 МГц: < -110 дБн/Гц

Остаточный тактовый шум (0 дБм)

- 60 дБм

Перекрёстные помехи между каналами (1 В _{ПИК-ПИК,} смещение 0 В)

< 100 МГц: < - 75 дБн

Неравномерность амплитуд (относительно 1 кГц, 1 В _{ПИК-ПИК})

< 10 МГц: ± 0,1 дБ
≥10 МГц ~ < 50 МГц: ± 0,2 дБ
≥ 50 МГц ~ < 100 МГц: ± 0,5 дБ

Фаза

- 360º ~ + 360º, разрешение 0,01º

Прямоугольный сигнал

Время нарастания / спада,
при ≤ 2 В _{ПИК-ПИК}, 50 Ω:

≤ 3 нс

Выброс, при 0 дБм и f > 1 кГц:

< 5 %

Джиттер (СКЗ) при 0 дБм и f> 1 кГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Пилообразный сигнал

Нелинейность (1 кГц, 1 В _ПИК, симметрия 100%, в диапазоне амплитуд 10-90%

< 0,1% от пик. мощности


Симметрия

от 0 до 100%

Фаза

- 360º ~ + 360º, разрешение 0,01º

Импульсный сигнал

Длительность импульса

от 9 нс ~ период импульса – 9 нс

Разрешение

100 пс или 5 бит

Коэффициент заполнения

0,01% ~ 99,99%

Время нарастания/спада

3 нс~0,625*период импульса

Время задержки в непрерывном режиме

0 пс ~ период – [ширина импульса + 0,8*(время нарастания фронта + время спада фронта)]

Выброс (0 дБм, f >1 кГц)

< 5 %

Джиттер (СКЗ) 0 дБм, >1 кГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Шум

Тип

Белый шум

Произвольная форма

Время нарастания / спада при ≤ 1 В _{ПИК-ПИК}

≤ 5 нс

Джиттер (СКЗ) 0 дБм, f >1 кГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Гармоники

Порядок гармоник

≤ 20

Тип гармоник

последовательные гармоники, смешанные гармоники

Фаза гармоник

настраивается для каждой гармоники индивидуально

Выходные параметры

Амплитуда (50 Ом)

≤ 50 МГц: 1 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК}
≤ 100 МГц: 1 мВ _{ПИК-ПИК} ~ 5 В _{ПИК-ПИК}

Амплитуда (высокий импеданс)

≤ 50 МГц: 2 мВ _{ПИК-ПИК} ~ 20 В _{ПИК-ПИК}
≤ 100 МГц: 2 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК}

Точность установки амплитуды

±(1% от значения настройки +2 мВ _{ПИК-ПИК}) (50 Ом)
±(1% от настройки +5 мВ _{ПИК-ПИК}) (высокий импеданс)

Разрешение по амплитуде

0,1 мВ _{ПИК-ПИК}, 0,1 мВ _СКЗ, 1 мВ, 0,1 дБм или 4 цифры, в зависимости от того, что меньше

Единицы установки амплитуды

Vpp，Vrms，dBm，V

Диапазон смещения

±5 В _{ПИК-ПИК}(AC+DC)（50 Ом）
±10 В _{ПИК-ПИК}(AC+DC)（высокий импеданс)

Точность смещения

± (1% от заданного значения + 2 мВ DC + 0,5% от амплитуды (В _{ПИК-ПИК}) (50 Ом)
± (1% от заданного значения + 5 мВ DC + 1% от амплитуды (В _{ПИК-ПИК}) (высокий импеданс)

Разрешение смещения

1 мВ или 4 бит

Выходное сопротивление

50 Ом ± 1%

Защита

от перегрузки

Модуляция

Типы поддерживаемой модуляции

AM, FM, PM, ASK, FSK, PSK, PWM, SUM

AM

несущая

синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

источник модуляции

внутренний, внешний

форма сигнала внутренней модуляции

синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, шум, произвольная волна

глубина модуляции

0%~120%

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

ЧМ

несущая

синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

источник модуляции

внутренний, внешний

форма сигнала внутренней модуляции

синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, шум, произвольная волна

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

ФМ

несущая

синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

источник модуляции

внутренний, внешний

форма сигнала внутренней модуляции

синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, шум, произвольная волнаОписание Генератора сигналов произвольной формы DG912 Pro

Новинка компании Rigol - генератор сигналов произвольной формы DG902 Pro. Этот компактный комбинированный двухканальный генератор функций/сигналов произвольной формы серии DG900 Pro обладает следующими основными техническими характеристиками:

• разрешение по вертикали 16 бит;
• максимальная частота дискретизации 1,25 Гвыб/с;
• максимальная частота выходного сигнала – 70 МГц;
• базовая максимальная глубина хранения данных 16 Мвыб/канал (опционно - 32 Мвыб/канал);
•  многофункциональность – объединяет в себе генератор функций, генератор сигналов произвольной формы, генератор белого шума, генератор импульсов, генератор гармоник до 20 порядка, аналоговый/цифровой модулятор, измеритель частоты с отдельным входом – до 1 ГГц;
• входы/выходы сигналов синхронизации;
• вход/выход опорной частоты;
• коммуникационные интерфейсы USB, LAN;
• управление Web Control.

Благодаря низким массогабаритным параметрам, устройство легко транспортируется. Электропитание подаётся через разъём USB type-С, что позволяет использовать его при работе в «полевых условия», запитывая его от power bank подходящей мощности (не менее 45 Вт).

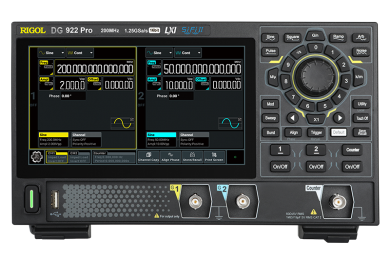

Генератор сигналов Rigol DG902 Pro выполнен в моноблочном корпусе (вес 1,78 кг), имеет большой 7-дюймовый сенсорный информативный дисплей цветного изображения и отверстия под крепления VESA100.

Особенности и преимущества

• Технология Signal Fidelity II: формирование сигнала произвольной формы поточечно; восстановление сигнала без искажения; точная и регулируемая установка частоты дискретизации; джиттер для любой формы сигнала (включая синусоидальный, импульсный и т.п.) меньше 200 пс
• Максимальная глубина записи 16 млн. точек (32 млн. точек – опционально) на каждый канал для сигнала произвольной формы
• Стандартный двухканальный генератор сигналов с одинаковой производительностью на каждый канал, эквивалентен двум независимым источникам сигналов
• Высокая стабильность частоты: ±1 ppm; низкий уровень фазового шума: -110 дБн/Гц
• Встроенный генератор гармоник (до 20-й гармоники)
• Отдельный вход высокоразрядного частотомера (до 7 разрядов), с максимальной частотой измерения до 1 ГГц
• 148 встроенных форм сигналов произвольной формы, включая общие сигналы для медицинского оборудования, автомобильной электроники, математические функции
• Частота дискретизации 1,25 ГГц, вертикальное разрешение 16 бит
• Функция редактирования сигнала произвольной формы; возможность редактирования сигнала произвольной формы через программное обеспечение на ПК
• Различные виды аналоговой и цифровой модуляции: AM, ФM, ЧM, AMн, ФMн, ЧMн, ШИМ
• Стандартная функция наложения сигналов, возможность комбинирования рабочего сигнала с основными формами сигналов или сигналом соседнего канала
• Стандартная функция отслеживания канала, дублирование всех параметров для обоих каналов согласно конфигурации пользователя
• Интерфейсы USB, LAN, Web Control
• 7'' сенсорный экран цветного изображения
• 2 входа/выхода сигнала синхронизации
• Вход/выход сигнала опорной частоты
• Отверстия крепления VESA 100
• Электропитание USB type-C – возможность работы от power bank

Применение

• Разработка, отладка и ремонт электронных устройств, средств связи и НЧ/СЧ/ВЧ-изделий
• Измерения в «полевых условиях»
• Функциональное тестирование
• Лабораторные исследования
• Сервисное обслуживание
• Обучение

Назначение

Продукт предназначен для разработки, производства, осуществления учебной и научной деятельности с целью проведения измерений параметров электронных компонентов и устройств в лабораторных и «полевых» условиях эксплуатации.

Комплектация Генератора сигналов произвольной формы DG90=12 Pro

• Генератор сигналов DG912 Pro - 1 шт.
• Адаптер питания - 1 шт.
• USB кабель- 1 шт.
• BNС кабель- 1 шт.
• Краткое руководство- 1 шт.
