Универсальный 2-х канальный генератор сигналов произвольной формы бюджетного ценового класса OWON DGE2070 с рабочей полосой пропускания по частоте до 70 МГц. Старшая модель в линейке приборов OWON DGE2000.

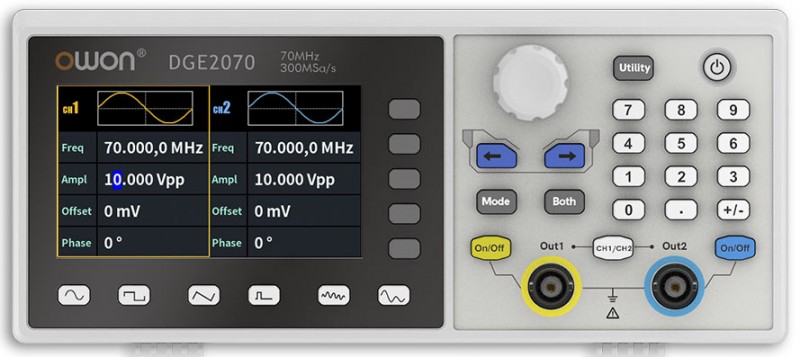

Генераторы сигналов этого модельного ряда оснащены цветным дисплеем с диагональю 3,6-дюйма, на котором отображаются выбранная форма выходного сигнала на каждом канале и настройки меню. С помощью удобной комбинации клавиш можно максимально оптимизировать взаимодействие пользователя с данным прибором.
Функциональные особенности универсального DDS-генератора сигналов OWON DGE2070
- Формирование сигнала методом прямого синтеза (DDS);
- Количество каналов: 2;
-
Максимальная частота выходного сигнала: 70 МГц (Sin);
- Максимальная глубина памяти: 8 K точек ;
- Вертикальное разрешение: 14 бит;
- Частота дискретизации реального времени до 300 МВыб/c;
- Разрешение по частоте до 1 мкГц;
- Разнообразие встроенных форм сигнала: 5 основных форм сигнала, 150 встроенных видов сигнала произвольной формы;
-
Разнообразие возможностей модуляции: AM, FM, PM, FSK, перестройка частоты (Sweep), пакет импульсов(Burst) ;
- Система команд SCPI для дистанционного управления и поддержка LabVIEW;
- 3,6 дюймовый цветной ЖК-дисплей с разрешением 800 x 600 пикселей;

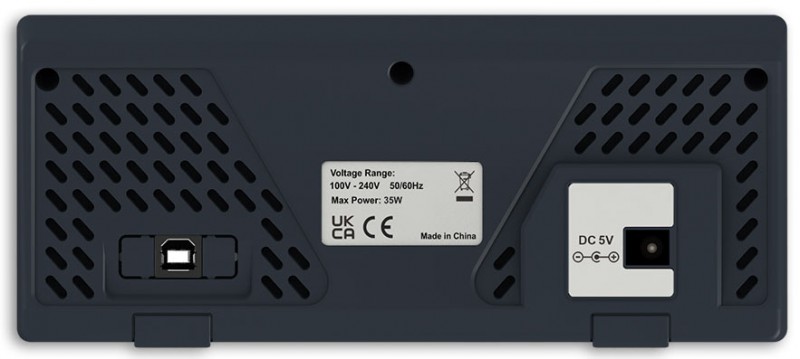

- Интерфейсы: USB Device;
- Габариты: 200 x 68.5 x 74.5 (мм);
- Вес 0.50 кг.
|
оличество каналов |
2 |
|
Частотный выход |
70 МГц |
|
Частота дискретизации |
300 Мвыб/с |
|
Вертикальное разрешение |
14 бит |
|
Стандартная форма волны |
синусоидальная, прямоугольная, импульсная, пилообразная и шумовая |
|
Произвольная форма сигнала |
экспоненциальный рост, экспоненциальный спад, sin(x)/x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
|
Поддержка SCPI |
есть |
|
Частота (разрешение 1 мкГц) |
|
|
Синус |
1 мкГц - 70 МГц |
|
Квадрат |
1 мкГц - 20 МГц |
|
Пульс |
1 мкГц - 20 МГц |
|
Рампа |
1 мкГц - 2 МГц |
|
Шум |
20 МГц (-3 дБ) (типично) |
|
Произвольная форма |
1 мкГц - 10 МГц |
|
Разрешение по частоте |
1 мкГц или 7 значащих цифр |
|
Стабильность частоты |
± 30 ppm (частей на миллион) при 0 ± 40℃ |
|
Скорость старения частоты |
± 30 ppm (частей на миллион) в год |
|
Произвольный |
|
|
Длина сигнала |
2К - 8К. |
|
Частота дискретизации |
300 Мвыб / с |
|
Амплитуда |
|
|
На нагрузку 50 Ом |
1 мВ (размах) - 20 В (размах) (≤ 10 МГц); |
|
Диапазон смещения постоянного тока |
± (10 В пик – амплитуда В размах / 2) высокое сопротивление ± (5 В пик – амплитуда В размах / 2) 50 Ом |
|
Сопротивление нагрузки |
50 Ом (типичное) |
|
Смещение постоянного тока, точность |
± (1 % от |настройки| + 1 мВ + амплитуда Vpp x 0,5%) |
|
Модуляция |
|
|
Форма волны модуляции |
AM, FM, PM, FSK, развертка, пакетная передача |
|
Внутренняя частота модуляции |
от 2 мГц до 100 кГц |
|
Sweep |
|
|
Форма волны |
синусоидальный, прямоугольный, линейно изменяющийся, произвольный (кроме постоянного тока) |
|
Минимальная / максимальная стартовая частота |
2 мГц (минимум) / максимум частота соответствующей несущей |
|
Минимальная / максимальная частота завершения |
2 мГц (минимум) / максимум частота соответствующей несущей |
|
Источник триггера |
внутренний, ручной |
|
Burst |
|
|
Форма волны |
синусоидальная волна, прямоугольная волна, пилообразная волна, пульсирующая волна и произвольная волна (кроме постоянного тока) |
|
Типы |
N-цикл |
|
Источник триггера |
внутренний, ручной |
|
Несущая частота |
1 мкГц ≤ Смещение ≤ Максимальная частота соответствующей несущей / 2 |
|
Общие характеристики |
|
|
Дисплей |
3,6-дюймовый (480 x 272 пикселей) TFT-ЖК-дисплей |
|
Интерфейс |
USB-устройство |
|
Габариты изделия |
200 х 68,5 х 74,5 мм |
|
Габариты упаковки |
240 х 175 х 85 мм |
|
Вес нетто |
500 г |
|
Вес брутто |
925 г |
|
Комплектация |
генератор сигнала OWON DGE2070 - 1 шт; |
