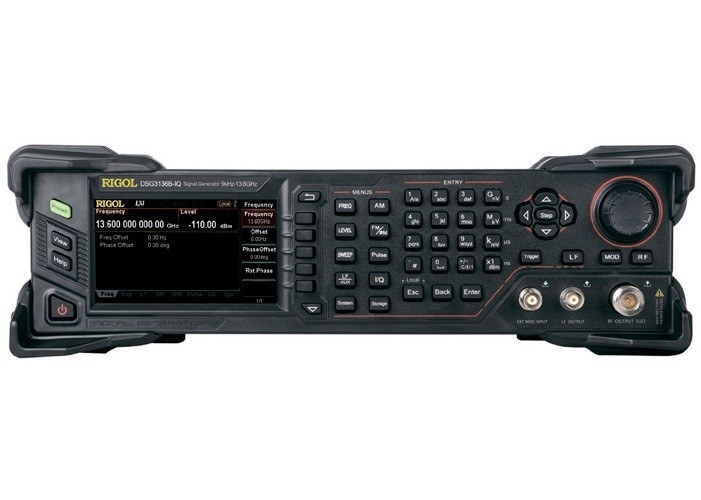

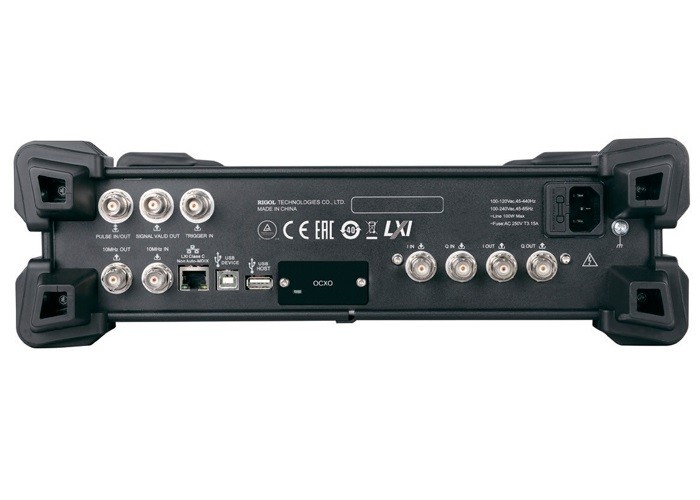

RIGOL DSG3136B-IQ генератор сигналов высокочастотный с цифровой модуляцией

Технические параметры

Значение

Диапазон частот

от 9 кГц до 13,6 ГГц

Диапазон частот сигналов с цифровой модуляцией

от 50 МГц до 6,5 ГГц

Разрешение

0,01 Гц

Скорость установки

<10 мс (тип.)

Внутренний источник опорной частоты

Частота опорного генератора

10 МГц

Точность калибровки

≤ 0,1 ppm ≤ 10 ppb (с опцией OCXO-B08)

Температурная стабильность, 25°С (диапазон от 0°С до 50°С)

<1 ppm <5 ppb (с опцией OCXO-B08)

Скорость старения

<1 ppm/год <30 ppb/год (с опцией OCXO-B08)

Выход внутреннего опорного генератора

Частота

10 МГц

Уровень

от +5 дБ до +10 дБ

Вход для внешнего опорного генератора

Частота

10 МГц

Уровень

от 0 дБ до +10 дБ

Максимальная девиация

±5 ppm

Свипирование по частоте

Режимы работы

пошаговый (шаги частоты с равным или логарифмическим интервалом); по списку (список с произвольным частотным шагом)

Режим

одиночный, непрерывный

Диапазон

полный частотный диапазон

Форма

треугольник, пила

Шаг изменения

линейный, логарифмический

Количество точек

пошаговый: от 2 до 65535; по списку: от 1 до 6001

Время экспозиции

от 20 мс до 100 с

Запуск

Авто, ручной, внешний, по шине (USB, LAN)

Параметры спектра генерируемых сигналов

Гармонические искажения

Непрерывный режим

2 МГц < f ≤ 6,5 ГГц, уровень ≤+13 дБм

< -30 дБн

6,5 ГГц < f ≤ 12 ГГц, уровень ≤+10 дБм

< -30 дБн

12 ГГц < f ≤ 13,6 ГГц, уровень ≤+2 дБм

< -30 дБн

Субгармонические искажения (непрерывный режим)

3,6 ГГц < f ≤13,6 ГГц

< -60 дБн

Негармонические искажения (непрерывный режим, уровень > -10дБм, отстройка >10 кГц)

100 кГц ≤ f ≤ 1,5 ГГц

< -60 дБн

1,5 ГГц < f ≤ 3,6 ГГц

< -54 дБн

3,6 ГГц < f ≤ 6,5 ГГц

< -48 дБн

6,5 ГГц < f ≤ 13,6 ГГц

< -42 дБн

Собственный фазовый шум SSB (непрерывный режим, измер. Полоса 1 Гц, отстройка от несущей 20 кГц)

f = 1 ГГц

< -110 дБн/Г

f = 6,5 ГГц

< -98 дБн/Гц

f = 13,6 ГГц

< -92 дБн/Гц

Общие искажения (непрерывный режим, СКЗ f= 1 ГГц)

от 0,3 кГц до 3 кГц

< 10 Гц СКЗ

от 0,03 кГц до 20 кГц

< 50 Гц СКЗ

Выходной уровень

нормированное

устанавливаемое

Максимальный выходной уровень

9 кГц ≤ f ≤ 100 кГц

+5 дБм

100 кГц ≤ f ≤1 МГц

+10 дБм

+15 дБм

1 МГц < f ≤ 200 МГц

+13 дБм

+20 дБм

200 МГц < f ≤3,6 ГГц

+13 дБм

+27 дБм

3,6 ГГц < f ≤6,5 ГГц

+13 дБм

+20 дБм

6,5 ГГц < f ≤12 ГГц

+10 дБм

+15 дБм

12 ГГц < f ≤13,6 ГГц

+2 дБм

+10 дБм

Минимальный выходной уровень

9 кГц ≤ f <100 кГц

-130 дБм

100 кГц ≤ f ≤ 3,6 ГГц

-110 дБм

-130 дБм

3,6 ГГц < f ≤ 6,5 ГГц

-110 дБм

-130 дБм

6,5 ГГц < f ≤9 ГГц

-110 дБм

-130 дБм

9 ГГц < f ≤13,6 ГГц

-90 дБм

-110 дБм

Разрешение

0.01 дБ

Абсолютная неопределенность уровня

Неопределенность уровня

от -60 до +13 дБм

от -90 до -60 дБм

от -110 до -90 дБм

9 кГц ≤ f < 100 кГц

≤0,7 дБ (тип.)

≤0,7 дБ (тип.)

≤0,7 дБ (тип.)

100 кГц ≤ f ≤ 200 МГц

≤0,7 дБ

≤0,9 дБ

≤1,1дБ

200 МГц < f ≤ 3,6 ГГц

≤0,7 дБ

≤0,9 дБ

≤1,1дБ

3,6 ГГц < f ≤ 6,5 ГГц

≤0,9 дБ

≤1,1 дБ

≤1,3 дБ
