OWON XDG2060 универсальный генератор сигналов

Универсальный 2-х канальный генератор сигналов произвольной формы (СПФ) OWON XDG2060 с рабочей полосой пропускания по частоте до 60 МГц - это аппаратная реализация  прибора, одна из 4-х имеющихся в бюджетной серии аналогичных устройств - OWON XDG2000.

В составе серии генераторов сигналов OWON XDG2000 есть еще 3 варианта аппаратного исполнения: OWON XDG2035, OWON XDG2080 и OWON XDG2100, которые отличаются друг от друга и от модели OWON XDG2060 только величиной верхней границы полосы пропускания по частоте, принимающей следующие значения: 35 МГц, 80 МГц, и 100 МГц, соответственно. Так же все приборы серии отличаются по значениям верхней границы параметра - "Разрещение по часте" (см таблицу характеристик) для различных форм синтезируемого выходногосигнала, которые прямо зависят от максимальной частоты выходного синусоидального сигнала.

Остальные технические и метрологические параметры всех модификаций генераторов сигналов в серии OWON XDG2000 - одинаковы у каждого аппаратного варианта исполнения в модельной линейке этих приборов.

Прибор OWON XDG2060 яркий представитель современного поколения генераторов сигналов произвольной формы, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами бюджетного ценового класса.

Архитектура генератора СПФ OWON XDG2060 базируется на основе улучшенной технологии прямого цифрового синтеза (Advanced DDS), что значительно расширяет возможности создания на выходе прибора стабильных по частоте сигналов даже сложной формы.

Дискретность установки значения частоты выходного сигнала составляет  всего 1 мкГц! (разница с максимальной частотой - 13 порядков, от 1* 10**(-6) Гц до 3.5*10**7 Гц), данный прибор имеется встроенный 7-ми разрядный частотомер с полосой до 200 МГц.

Универсальный DDS-генератор СПФ OWON XDG2060 обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, Sweep, Burst, обеспечивает линейное и логарифмическое свипирование, а так же многие другие преобразования.

При необходимости генератор СПФ OWON XDG2060 способен к синхронизации с внешним источником сигала и опорной частоты.

Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора СПФ OWON XDG2060 к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.

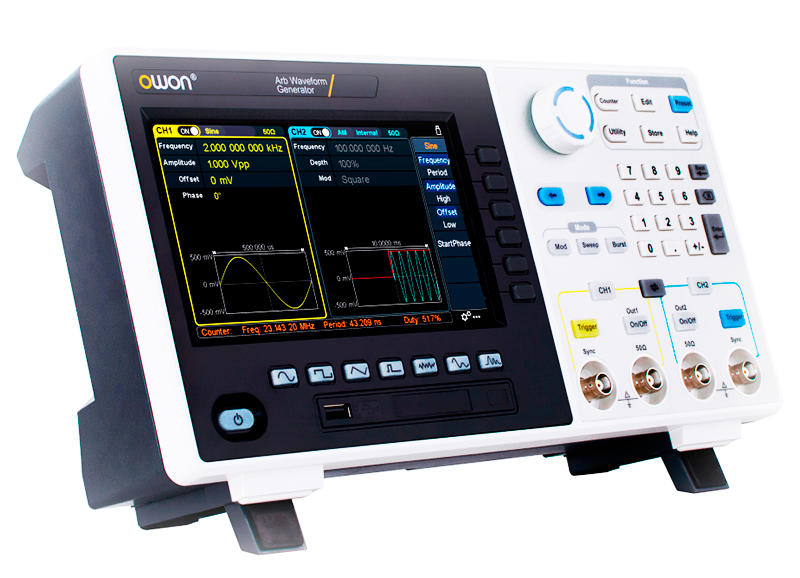

Генератор сигналов OWON XDG2060 имеет большой 7-ми дюймовый цветной ЖК-дисплей с разрешением 800 x 600 пикселей.

Максимальная частота дискретизации 500 МГц, максимальная память 10 М точек и вертикальное разрешение 14 бит - вот основные параметры генератора СПФ OWON XDG2060, которые позволяют добиться повышенной точности, стабильности и малых искажений выходного сигнала.

Функциональные особенности универсального DDS-генератора сигналов OWON XDG2060

• Передовая технология Advanced DDS;
• Полоса пропускания по частоте: 1 мкГц - 60 МГц;
• Частота дискретизации реального времени до 0.5 ГГц
• Разрешение по частоте 1 мкГц;
• Длина записи сигнала произвольной формы до 10 млн. точек;
• Вертикальное разрешение 14 бит;
• Разнообразие встроенных форм сигнала: 6 основных форм сигнала + 150 встроенных видов сигнала произвольной формы;
• Разнообразие возможностей модуляции: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, свип-генерация и генерация пакета импульсов;
• Интегрированный высокоточный частотомер с диапазоном измерения от 100 мГц до 200 МГц;
• Система команд SCPI для дистанционного управления и поддержка LabVIEW;
• 7-ми дюймов цветной ЖК-дисплей с разрешением 800 x 480 пикселей.

Технические характеристики Универсального 2-х канального генератора XDG2060

Технические параметры		Значение
Общие характеристики	Количество каналов	2
	Частотный выход	60 МГц
	Частота дискретизации	500 МС / с
	Вертикальное разрешение	14 бит
	Стандартная форма волны	синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая
	Произвольная форма сигнала	экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала
Частота (разрешение 1 мкГц)	Синус	1 мкГц - 60 МГц
	Квадрат	1 мкГц - 30 МГц
	Пульс	1 мкГц - 25 МГц
	Рампа	1 мкГц - 3 МГц
	Шум (-3 дБ, типично)	60 МГц
	Произвольная форма	1 мкГц - 15 МГц
	Гармонический	1 мкГц - 30 МГц
	Точность	± 2 ppm, 25 °C ± 5°C
	Длина сигнала	2 балла - 10 миллионов баллов
Амплитуда	На нагрузку 50 Ом	1 мВ (размах) - 10 В (размах)（≤ 25 МГц); 1 мВ (размах) - 5 В (размах) (≤60 МГц); 1 мВ (размах) - 2,5 В (размах) (≤ 100 МГц)
Модуляция	Форма волны модуляции	AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM
Частотомер	Функции	частота, период, +ширина, -ширина, +нагрузка и -нагрузка
	Диапазон частот	100 - 200 МГц
	Разрешение по частоте	7 цифр / с
Ввод, вывод	Режим ввода	частотомер, вход внешней модуляции, вход внешнего триггера, выход внутренней тактовой частоты, вход/выход внешней опорной тактовой частоты
Дополнительные функции	Поддерживает SCPI и LabView	есть
	Сохранение осциллограмм	есть
Общие характеристики	Дисплей	7-дюймовый (800 x 480 пикселей) ЖК-дисплей

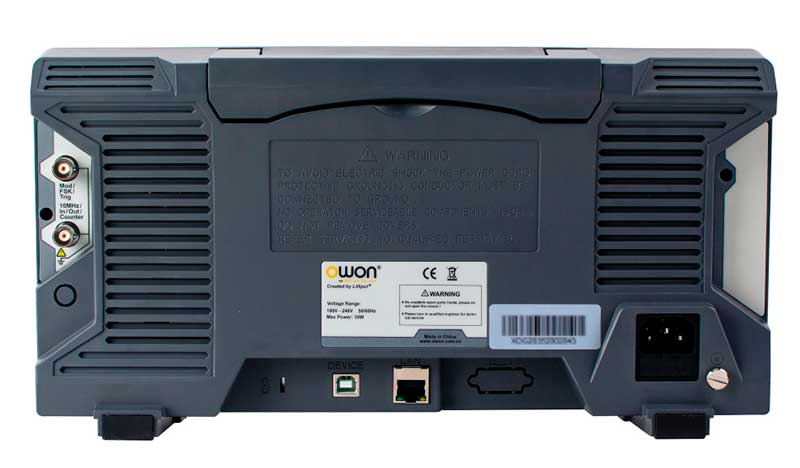

	Интерфейс	USB-хост и USB-устройство, LAN, RS232 (опция)
	Размер	340 х 177 х 90 мм
	Вес	2,3 кг

Комплектация Универсального 2-х канального генератора XDG2060

• Генератор сигнала OWON XDG2060 - 1 шт;
• Кабель питания - 1 шт;
• Кабель BNC-BNC - 1 шт;
• USB кабель - 1 шт;
• Кабель питания - 1 шт;
• Оптический диск - 1 шт;
• Руководство пользователя - 1 шт

Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
