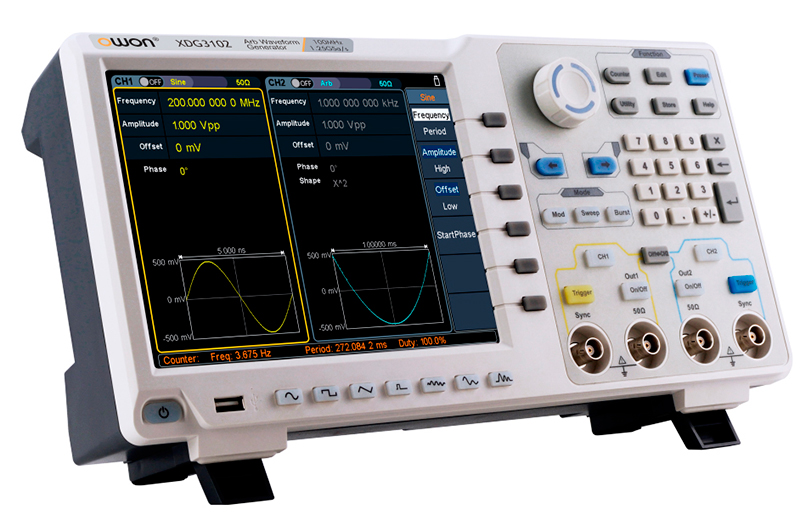

OWON XDG3102 универсальный 2-х канальный генератор сигналов произвольной формы (СПФ) с рабочей полосой пропускания по частоте до 100 МГц. Эта модель открывает средний ряд устройств в бюджетной серии аналогичных приборов - OWON XDG3000. Серия представляет собой аппаратную линейку из 5-ти различных моделей, с более совершенными техническими параметрами, по сравнению с генераторами серии OWON XDG2000.
В составе серии генераторов сигналов OWON XDG3000 есть еще 4 других варианта аппаратного исполнения: OWON XDG3082, OWON XDG3162, OWON XDG3202 и OWON XDG3252, которые отличаются друг от друга и от модели OWON XDG3102 величиной верхней границы полосы пропускания по частоте, принимающей следующие значения: 80 МГц, 160 МГц, 200 МГц, и 250 МГц, соответственно.
Так же все приборы серии OWON XDG3000 отличаются по своим значениям верхней границы у параметра - "Разрешение по частоте", установленными производителем для различных форм синтезируемого выходного сигнала (см таблицу характеристик). Эти значения вырастают от модели к модели вместе с увеличением верхней границы полосы пропускания.
Остальные технические и метрологические параметры всех модификаций генераторов сигналов в серии OWON XDG3000 - одинаковы.
Прибор OWON XDG3102 яркий представитель современного поколения генераторов сигналов произвольной формы, обеспечивающий необходимые значения временных и амплитудных характеристик, достаточные для выполнения большинства измерительных задач, которые стоят перед аналогичными приборами бюджетного ценового класса.
Архитектура генератора СПФ OWON XDG3102 базируется на основе улучшенной технологии прямого цифрового синтеза (Advanced DDS), что значительно расширяет возможности создания на выходе прибора стабильных по частоте сигналов даже сложной формы.
Дискретность установки значения частоты выходного сигнала составляет всего 1 мкГц! (разница с максимальной частотой - 14! порядков, от 1* 10**(-6) Гц до 1,0*10**8 Гц), у прибора, так же, имеется встроенный 7-ми разрядный частотомер с полосой до 200 МГц.
Универсальный Advanced DDS-генератор СПФ OWON XDG3102 обеспечивает работу со всеми основными типами модуляций ЭМ-сигналов: AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, обеспечивает линейное и логарифмическое свипирование, а так же многие другие преобразования.
При необходимости генератор СПФ OWON XDG3102 способен к синхронизации с внешним источником сигала и опорной частоты.
Встроенный в корпус изделия USB-интерфейс обеспечивает подключение генератора СПФ OWON XDG3102 к внешнему персональному компьютеру, для управления и обмена формами сигнала. Также имеется на передней панели прибора вход для для сменного флеш-накопителя.
Генератор сигналов OWON XDG3102 имеет большой 8-ми дюймовый цветной сенсорный ЖК-дисплей с разрешением 800 x 600 пикселей.
Частота дискретизации 1250 МГц, максимальная память 1.0 М точек и вертикальное разрешение 14 бит - вот основные параметры генератора СПФ OWON XDG3102, которые позволяют добиться повышенной точности, стабильности и малых искажений выходного сигнала.
Функциональные особенности универсального DDS-генератора сигналов OWON XDG3102
- Передовая технология Advanced DDS
- Полоса пропускания: 1 мкГц -100 МГц;
- Частота дискретизации реального времени до 1.25 ГГц;
- Разрешение по частоте 1 мкГц;
- Длина записи сигнала произвольной формы до 1 млн. точек;
- Вертикальное разрешение 14 бит;
- Разнообразие встроенных форм сигнала: 6 основных форм сигнала + 152 встроенных видов сигнала произвольной формыl
- Разнообразие возможностей модуляции: AM, DSB-AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM, SUM, свип-генерация и генерация пакета импульсов);
- Интегрированный высокоточный частотомер с диапазоном измерения от 100 мГц до 200 МГц;
- Система команд SCPI для дистанционного управления и поддержка LabVIEW;
- 8-ми дюймов цветной сенсорный ЖК-дисплей с разрешением 800 x 480 пикселей;
|
Серия |
OWON XDG3000 |
|
Количество каналов |
2 |
|
Частотный выход |
100 МГц |
|
Частота дискретизации |
1,25 Гвыб / с |
|
Вертикальное разрешение |
14 бит |
|
Стандартная форма волны |
синусоидальная, прямоугольная, импульсная, пилообразная, шумовая и гармоническая |
|
Произвольная форма сигнала |
экспоненциальный рост, экспоненциальный спад, sin(x) / x, ступенчатая волна и другие, всего 150 встроенных сигналов и определяемая пользователем произвольная форма сигнала |
|
Поддержка SCPI и LabVIEW |
есть |
|
Функция хранения осциллограмм |
есть |
|
Частота (разрешение 1 мкГц) |
|
|
Синус |
1 мкГц - 100 МГц |
|
Квадрат |
1 мкГц - 40 МГц |
|
Импульс |
1 мкГц - 25 МГц |
|
Рампа |
1 мкГц - 5 МГц |
|
Гармонический |
1 мкГц - 50 МГц |
|
Шум (-3 дБ, типично) |
120 МГц |
|
Произвольная форма |
встроенная форма сигнала: 1 мкГц - 15
МГц; |
|
Точность |
± 1 ppm, 0 - 40 °C |
|
Длина сигнала |
1 М |
|
Амплитуда |
|
|
На нагрузку 50 Ом |
1 мВ (размах) - 10 В (размах) (≤ 40
МГц); |
|
В разомкнутую цепь или с высоким Z |
2 мВ (размах) - 20 В (размах) (≤ 40
МГц); |
|
Разрешение |
1 мВ или 4 цифры |
|
Сопротивление нагрузки |
50 Ом |
|
Смещение постоянного тока |
диапазон (50 Ом): ± (5 В пик –
амплитуда В пик / 2); |
|
Чистота синусоидального спектра |
|
|
Гармонические искажения, типовые (0 дБ) |
постоянный ток - 1 МГц: <- 65 дБц; |
|
Полное гармоническое искажение |
< 0,05 %, от 10 Гц до 20 кГц, 1 В (размах) |
|
Ложные (негармонические), типичные (0 дБ) |
≤ 10 МГц: <-70 дБц; |
|
Фазовый шум, типичный (0 дБм, отклонение 10 кГц) |
10 МГц: ≤- 110 дБц / Гц |
|
Квадрат |
|
|
Время нарастания / падения |
< 5 нс |
|
Перерегулирование |
< 3 % |
|
Рабочий цикл |
50 % (фиксированная) |
|
Джиттер (среднеквадратичное значение) |
300 пс + 100 ppm |
|
Пульс |
|
|
Ширина импульса |
12 нс – 996875 с |
|
Время ведущего / заднего фронта |
≧ 7 нс |
|
Перерегулирование |
< 3 % |
|
Джиттер (среднеквадратичное значение) |
300 пс + 100 ppm |
|
Рампа |
|
|
Линейность |
≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
|
Симметрия |
от 0% до 100% |
|
Гармонический |
|
|
Гармонический порядок |
≤ 16 |
|
Гармонический тип |
четный, нечетный, все, пользователь |
|
Гармоническая амплитуда |
может быть установлен для всех гармоник |
|
Гармоническая фаза |
может быть установлен для всех гармоник |
|
Произвольный |
|
|
Длина сигнала |
2 балла - 1 миллион баллов |
|
Вертикальное разрешение |
14 бит |
|
Минимальное время нарастания/спада |
< 7 нс |
|
Джиттер (среднеквадратичное значение) |
3 нс |
|
Модуляция |
|
|
Форма волны модуляции |
AM, FM, PM, PWM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, развертка и пакетный режим |
|
AM |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний / внешний |
|
Модулирующая форма волны |
синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
|
Глубина |
0,0% - 100,0% |
|
Модулирующая частота |
2 мГц – 100 кГц |
|
FM |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний / внешний |
|
Модулирующая форма волны |
синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
|
Модулирующая частота |
2 мГц – 100 кГц |
|
PM |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний / внешний |
|
Модулирующая форма волны |
синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
|
Отклонение фазы |
0° - 180° |
|
Модулирующая частота |
2 мГц - 100 кГц |
|
PWM |
|
|
Форма сигнала несущей |
пульс |
|
Источник |
внутренний / внешний |
|
Модулирующая форма волны |
синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
|
Отклонение ширины |
0 - минимум (скважность импульсов, 100% - скважность импульсов) |
|
Модулирующая частота |
2 мГц - 100 кГц |
|
FSK / 3FSK / 4FSK |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний / внешний |
|
Модулирующая форма волны |
квадратный с рабочим циклом 50 % |
|
Ключевая частота |
2 мГц - 100 кГц |
|
PSK |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний / внешний |
|
Модулирующая форма волны |
квадратный с рабочим циклом 50 % |
|
Ключевая частота |
2 мГц - 1 МГц |
|
OSK |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний |
|
Модулирующая форма волны |
квадратный с рабочим циклом 50 % |
|
Ключевая частота |
2 мГц - 1 МГц |
|
ASK |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний / внешний |
|
Модулирующая форма волны |
квадратный с рабочим циклом 50% |
|
Ключевая частота |
2 мГц - 1 МГц |
|
BPSK |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Источник |
внутренний |
|
Модулирующая форма волны |
квадратный с рабочим циклом 50% |
|
Ключевая частота |
2 мГц - 1 МГц |
|
Sweep |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Тип |
линейный и логарифмический |
|
Направление |
вверх и вниз |
|
Время развертки |
от 1 мс до 500 с, ± 0,1 % |
|
Источник триггера |
внутренний, внешний и ручной |
|
Burst |
|
|
Форма сигнала несущей |
синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
|
Количество импульсов |
период от 1 до 50 000, бесконечный, стробирование |
|
Внутренний период |
10 нс - 500 с |
|
Закрытый источник |
внешний триггер |
|
Частотомер |
|
|
Функция |
период частоты, +ширина, -ширина, +обязанность и -обязанность |
|
Диапазон частот |
100 - 200 МГц |
|
Разрешение по частоте |
7 цифр |
|
Общие характеристики |
|
|
Дисплей |
сенсорный 8-дюймовый (800 x 600 пикселей) ЖК-дисплей |
|
Ввод / вывод |
частотомер, вход внешней модуляции, вход внешнего триггера, вход/выход внешнего опорного тактового сигнала |
|
Интерфейс |
USB-хост, USB-устройство и LAN |
|
Размер |
340 х 177 х 90 мм |
|
Вес |
2,5 кг |
|
Комплектация |
генератор сигнала OWON XDG3102 - 1 шт; |
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
