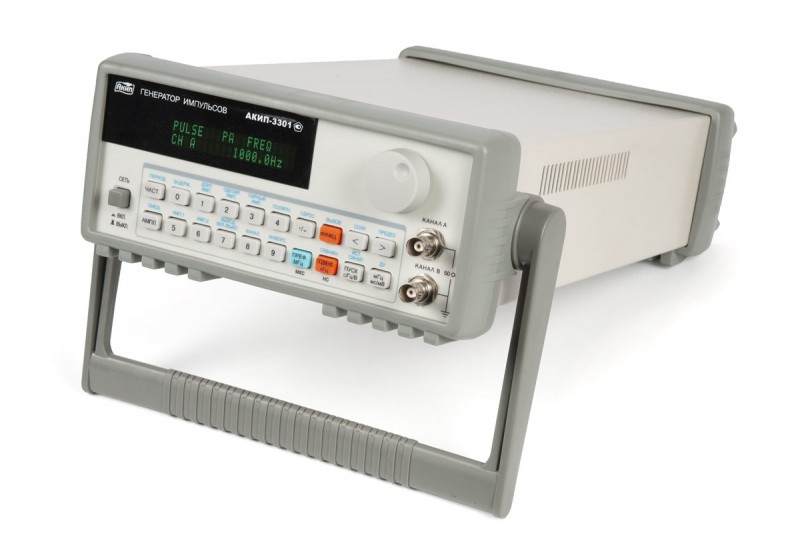

Технические характеристики генератора импульсов АКИП-3301
|
Технические параметры |
Значения |
|
|
Временные параметры |
Вид выходного сигнала |
Синхроимпульс, одиночный или парный импульс |
|
|
Временные параметры |
Период следования 20 нс…10000 с |
|
|
Разрешение |
5 нс при временном интервале менее 4 с |
|
|
Погрешность установки временного интервала |
±(5*Т*10-5 + 5 нс) |
|
|
Погрешность опорного источника частоты |
±5*10-5 |
|
|
Время нарастания/спада |
Не более 10 нс |
|
|
Выброс |
Не более 10% при амплитуде импульса 5 Впик на 50 Ом |
|
|
Вход внешней опорной частоты |
5 и 10 МГц, 0,5 В скз |
|
Амплитудные параметры |
Каналы |
1 канал с регулируемой амплитудой, 2канала ТТЛ) |
|
|
Диапазон амплитуды |
Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором |
|
|
Разрешение |
10 мВпик |
|
|
Погрешность установки амплитуды |
±(2% + 25 мВпик) |
|
|
Диапазон смещений |
±(25 мВ...5В) на нагрузке 50 Ом |
|
|
Разрешение |
20 мВ |
|
|
Погрешность установки смещения |
±(5% + 25 мВ) |
|
|
Внутреннее сопротивление выхода |
50 Ом |
|
Синхрозапуск |
Режимы |
Внутренний, внешний, однократный |
|
|
Диапазон частот внешнего синхросигнала |
1 Гц…10 МГц (меандр) |
|
|
Диапапзон уровней внешнего синхросигнала |
1 Впик...20 Впик |
|
|
Сопротивление входа внешней синхронизации |
Более 100 кОм |
|
Общие данные |
Дисплей |
Индикатор VFD 40 символов |
|
|
Напряжение питания |
230 В (± 15 %), 50 / 60 Гц, 50 Вт |
|
|
Габаритные размеры |
254 х 103 х 384 мм |
|
|
Масса |
3 кг (без усилителя) |
Описание Генератора импульсов АКИП-3301
- Технология прямого цифрового синтеза
- Высокая точность установки временных параметров 5*10-5
- Режим одиночных и парных импульсов, регулируемая задержка между основным и синхроимпульсом
- Для двух каналов – независимая регулировка параметров
- Диапазон частот от 0,1 мГц до 50 МГц
- Выход до 5 В на нагрузке 50 Ом (АКИП-3301/3302/3303), встроенный усилитель до 50 В (АКИП-3304) и до 150 В (АКИП-3305)
- Регулировка смещения ( 5 В)
- Вход внешней опорной частоты
- Индикатор VFD 40 символов для серии АКИП-3301/3302
- Индикатор ЖКИ 5,7 дюймов для серии АКИП-3303/3304/3305
- Интерфейс RS-232 для моделей АКИП-3303/3304/3305
- Опция GPIB для всех моделей в серии
Комплектаця Генератора импульсов АКИП-3301
- Генератор АКИП-3301-1 шт.
- Шнур питания-1 шт.
- Соединительный кабель-2 шт.
