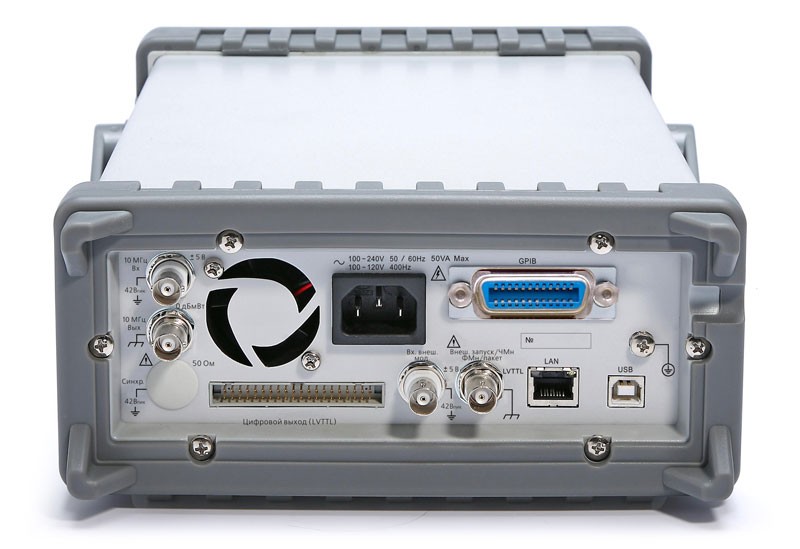

АКИП-3402 без GPIB генератор сигналов специальной формы

Технические параметры

Значение

Выходные параметры

Частотный диапазон

1 мкГц - 50 МГц (для синуса)

Разрешение

1 мкГц

Погрешность установки частоты

± 20*10 ^{- 6}( опционально ± 5*10 ^{- 7} )

Выходной уровень

10 мВ...1 0 В пик - пик на нагрузке 50 Ом

Синусоида

Погрешность установки уровня на 1 кГц

± (1%+1 мВ пик ) ± 5*10 ^{- 7} (10 МГц опция 01)

Неравномерность АЧХ относительно 1 кГц

0,1 дБ при частоте менее 100 кГц,
0,15 дБ для частот от 100 кГц до 5 МГц,
0,3 дБ для частот от 5 МГц до 20 МГц,
0,5 дБ для частот от 20 до 50 МГц

Коэффициент гармоник (при уровне не более 1Впик)

≤ - 70 дБн (0 ,04%) до 20 кГц,
< - 65 дБн до 100 кГц,
< - 50 дБ до 1 МГц,
< - 40 дБн до 20 МГц ,
< - 35 дБн до 50 МГц

Постоянное смещение

Диапазон

± 5 В нанагрузке 50 В (пиковое значение AC + DC )

Погрешность установки

± (2% от смещения +0,5% от амплитуды сигнала)

Меандр

Частотный диапазон

1 мкГц - 25 МГц

Время нарастания/спада

< 10 нс

Выброс

< 2%

Перестраиваемая скважность

20% - 80% (до 10 МГц), 40 – 60% (до 25 МГц)

Погрешность установки скважности

±1% для скважности 50%

Джиттер

200 пс

Пила, треугольник

Диапазон частот

1 мкГц – 200 кГц

Нелинейность

< 0,1%

Перестраиваемая скважность

0,0 – 100,0%

Импульс

Диапазон частот

500 мкГц – 10 МГц

Длительность импульса

От 20 нс

Время нарастания/спада

< 10 нс

Диапазон изменения времени нарастания

От 5 до 100 нс

Диапазон изменения скважности

0,000,000,2% - 99,999,999, 8%

Шум

Полоса частот (белый шум)

20 МГц (типично)

Произвольная форма

Диапазон частот

1 мкГц – 10 МГц

Длина памяти

2 – 256 тысячи точек

Разрешение ЦАП

14 бит (включая знак)

Частота дискретизации

125 МГц

Память

4 ячейки

Параметры сигнала

Минимальное время нарастания 30 нс, линейность 0,1%, джиттер 6 нс

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс

Виды запуска

По счету (от 1 до 50000 импульсов – при минимальной длительности 1 мкс ), по строб - импульсу

Период повторения

1 мкс – 500 с

Параллельный выход

Тактовая частота

50 МГц

Уровень

ТТЛ

Длина последовательности

2...256 тысяч символов

АМ, ЧМ

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота до 20 кГц)

Девиация частоты

До 25 МГц (пиковая)

Коэффициент АМ

1...120 % (АМ); разрешение 0,1 %

ФМ

Формы несущей

Синус, меандр, пила, произвольная1

Диапазон частот

такой же, как у основного сигнала

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная

Диапазон модулирующих частот

2 мГц...20 кГц

Диапазон установки девиации фазы

от 0 º до 360 , 0 º

ИМ

Диапазон частот

500 мкГц – 10 МГц

Форма несущей

Меандр (импульс)

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная

Диапазон модулирующих частот 2 мГц...20 кГц коэфф . модуляции (по длительности)

2 мГц...20 кГц
0 %...100% ; разрешение 0,1 %

ГКЧ

Формы несущей

Синус, меандр, пила, произвольная

Диапазон частот

такой же, как у основного сигнала

Время качания

1 мс...500 с

Закон качания

Линейный или логарифмический

Тип качания

Возрастание или убывание

Общие данные

Напряжение питания

220 В ( ± 15 %), 50 / 60 Гц

Интерфейсы ДУ (стандартно)

USB, LAN, GPIB (Опция)

Габаритные размеры

107 × 224 × 380 мм

Масса

3 , 6 кг
