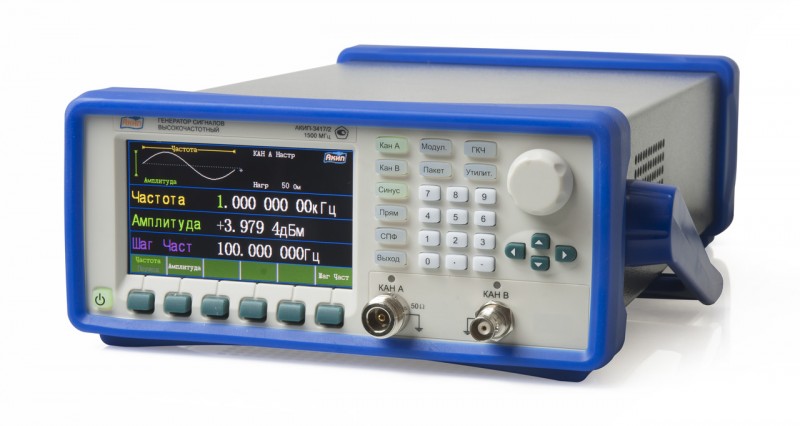

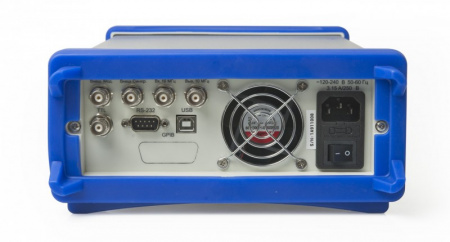

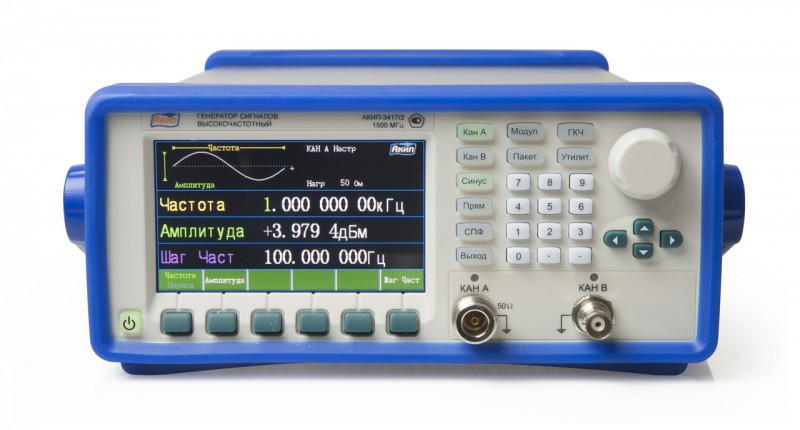

АКИП-3417/3 генератор сигналов высокочастотный

Технические параметры

Значения

Основные выходные параметры

АКИП-3417

АКИП-3417/1

АКИП-3417/2

АКИП-3417/3

Частотный диапазон (синус/ прямоугольник)

1 мкГц … 500 МГц/  1 мкГц … 80 МГц

1 мкГц … 1000 МГц/  1 мкГц … 80 МГц

1 мкГц … 1500 МГц/ 1 мкГц … 80 МГц

25 МГц … 3000 МГц

Разрешение

1 мкГц (≤ 80 МГц) / 1 Гц (> 80 МГц)

Погрешность уст. частоты

±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)

±5х10-6

Выходной уровень

-127 дБм… + 13 дБм

-60 дБм… + 10 дБм

Разрешение

0,1 дБ

0,25 дБ

КСВН

< 1,8

< 1,5

Погрешность уст. уровня

±1 дБ от уст. (вых. уров. ≥ - 105 дБм);

±2 дБ от уст. (вых. уров. ≥ - 117 дБм)

±1 дБ от уст.

Выходное сопротивление

1 МОм/ 50 Ом

50 Ом

Тип разъема

BNC

N

N

N

Спектральная чистота

Коэффициент гармоник

< -30 дБн (при вых. уровне ≤ 4 дБм)

< -30 дБн

Негармон. составляющие

< -40 дБн (при вых. уровне ≤ 4 дБм, девиация несущей ≥ 5 кГц)

< -40 дБн

Субгармоники

< -40 дБн (выходной уровень ≤ 4 дБм)

-

Паразитная ЧМ

< 100 Гц (диап. част.: 0,3 … 3 кГц, СКЗ, < 110 МГц)

-

Фазовые шумы

-

-90 дБн…-115 дБн

Прямоугольник

Фронт

≤ 15 нс

Выброс

≤ 5%

Модуляция

Виды модуляции

АМ, ЧМ, ЧМн, ФМн

ИМ

Глубина АМ

Глубина: 1 … 120 %

-

Параметры ИМ

-

Имп. Коэф <80 дБ Фронт <100 нс, длит. 0,25 с

Частота модуляции

1 мкГц … 20 кГц (внутр.), 20 Гц … 20 кГц (внеш.)

-

Девиация фазы ФМн

0° … 360°

-

Вход внеш. модуляции

Уровень: 5 В. Частота: DC … 10 кГц. Импеданс: 10 кОм

-

Свипирование/ гкч

Режимы качания

Линейный, логарифмический - Fнес ≤ 80 МГц;

Лин. по частоте Лин. по амплитуде

Время качания

1 мс…800 с  (лин.), 10 мс … 800 с (лог.)

-

Длительность шага

50 мс … 10 с

-

Пакетный режим burst

Виды запуска

По счету (от 1 до 10.000 импульсов), по стробимпульсу

Период повторения

1 мс – 800 с

Основные выходные параметры

Частотный диапазон

1 мкГц … 10 МГц

Разрешение

1 мкГц

Погрешность уст. частоты

±1х10-6 (≥ 1 кГц); ±5х10-5 (< 1 кГц)

Выходной уровень

1 мВпик...10 Впик (50 Ом); 2 мВпик…20 Впик (1 МОм)

Разрешение

1 мВпик

Погрешность уст. уровня

±(1% от уст. + 1 мВ)

Постоянное смещение

±5 Впик (50 Ом), ± 10 Впик (1 МОм)

Выходное сопротивление

1 МОм/ 50 Ом

Тип разъема

BNC

Формы сигнала

Тип

Синус, прямоуг., треуг., импульс, Sync, экспонента, шум, DC (пост. смещ.)

Прямоугольник

Фронт: ≤ 50 нс. Скважность: 0,01 … 99,99 %

Импульс

Фронт: ≤ 50 нс. Длительность: 200 нс … 20 с

Пила

Симметрия: 0,0 … 100,0 %

Частотомер (только акип3417)

Число каналов 2

2

Число каналов 2

Канал 1: 1 Гц … 100 МГц; Канал 2: 100 мГц … 2,5 ГГц

Параметры входа

Связь: AC/DC; уровень: канал 1 - 50 мВскз … 1 Вскз; канал 2: -15 дБм … +13 дБм. Аттенюатор (кан 1) x1/x10/

Общие  данные

ЖК-дисплей

Графический цветной  (TFT, диагональ 11 см),  480 х 272 точек

Напряжение питания

220 В (± 22 В), 47~53 Гц;

Рабочие условия

0…40°С, 80%

Интерфейс

USB, RS-232

Габаритные размеры, масса

254 × 103 × 374  мм, 4,2 кг

256 × 123 × 386мм < 5 кг

Опции

Интерфейс GPIB
