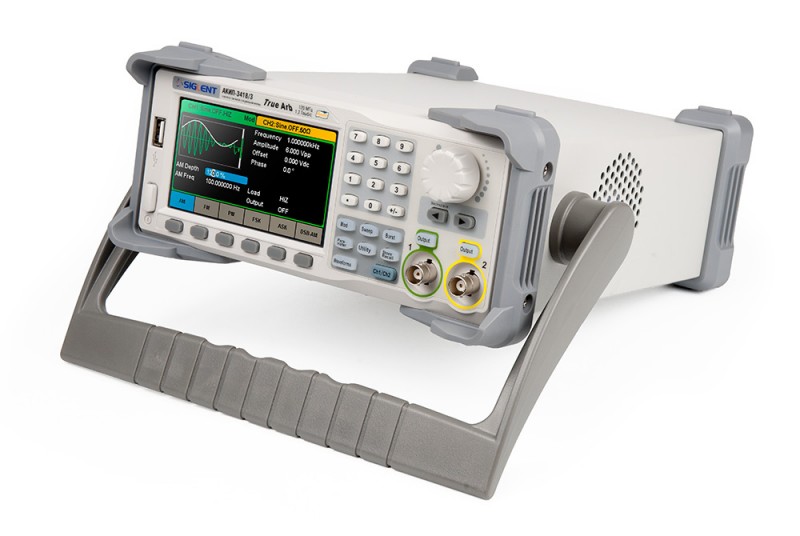

АКИП-3418/2 генератор сигналов произвольной формы

Технические параметры

АКИП-3418/1

АКИП-3418/2

АКИП-3418/3

Выходные параметры (КАН 1/КАН 2)

Частотный диапазон (для синуса)

1 мкГц – 40 МГц

1 мкГц – 80 МГц

1 мкГц – 120 МГц

Разрешение

1 мкГц

Погрешность установки частоты

±1х10^-6

Выходной уровень (50 Ом)

1 мВ - 10 Впик-пик (≤ 20 МГц)

1 мВ - 5 Впик-пик (>20 МГц)

Погрешность установки уровня

±(1%+1мВпп), 10 кГц син., 0 В смещение

Выходное сопротивление

1 МОм/ 50 Ом

Синусоида

Коэффициент гармоник

£ -65 дБн от 0 до 10 МГц,

<-60 дБн свыше 10 МГц до 20 МГц,

< -55 дБн свыше 20 МГц до 40 МГц,

<-50 дБн свыше 40 МГц до 60 МГц,

<-45 дБн свыше 60 МГц до 80 МГц,

<-40 дБн свыше 80 МГц до 100 МГц,

<-38 дБн свыше 100 МГц до 120 МГц

КНИ (коэфф. нелин. искажений)

< 0,075 % (0 дБм, 10 Гц – 20 кГц)

Негармонические составляющие

-70 дБн ≤ 50 МГц,

 -65 дБн > 50 МГц

Меандр

Частотный диапазон

1 мкГц – 25 МГц

Время нарастания/спада

≤ 9 нс

Выброс

< 3%

Перестраиваемая скважность

0,001 – 99,999%

Джиттер (скз)

≤ 150 пс

Пила, треугольник

Диапазон частот

1 мкГц – 1 МГц

Нелинейность

<1%

Перестраиваемая скважность

0,0 – 100,0%

Импульс

Диапазон частот

1 мкГц – 25 МГц

Длительность импульса

От 16,3 нс

Погрешность установки длительности

±(0,01%+0,3 нс)

Время нарастания/спада

8,4 нс – 22,4 с, разрешение 100 пс

Диапазон изменения скважности

0,001% - 99,999%

Выброс

< 3%

Джиттер (скз)

≤ 150 пс

Белый шум

Полоса частот (белый шум)

120 МГц (- 3 дБ)

Произвольная форма (СПФ)

Диапазон частот

1 мкГц – 20 МГц

Длина памяти

8 – 8 М точек

Разрешение ЦАП

14 бит

Частота дискретизации

75 МГц (TrueArb), 300 МГц (DDS)

Джиттер (скз)

≤ 150 пс

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс

Частота несущей

2 мГц – 120 МГц (в зависимости от модели)

Виды запуска

По счету (1 … 1000000 имп. – при мин. длит. 1 мкс), непрерывный, по строб-импульсу)

Нач./конеч. фаза

0° - +360°

Период повторения

1 мкс – 1000 с ± 1%

Источник строб-импульса

Внешний, внутренний

Источник синхронизации

Внешний, внутренний, ручной

АМ, ЧМ

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)

Коэффициент АМ

0 - 120 % (АМ)

ФМ

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц – 1 МГц)

Диапазон установки девиации фазы

0º - 360,0º

ЧМН, АМН

Формы несущей

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Меандр (скважность 50 %, частота 1 мГц – 1 МГц)

ШИМ

Диапазон частот

1 мГц – 1 МГц

Модулирующее колебание (внутреннее)

Синус, меандр, пила, произвольная

Источник модуляции

Внешний/внутренний

ГКЧ

Формы несущей

Синус, меандр, пила, произвольная

Время качания

1 мс - 500 с ± 1 %

Закон качания

Линейный или логарифмический

Тип качания

Возрастание или убывание

Источник синхронизации

Внешний, внутренний, ручной

Частотомер

Частотный диапазон

100 мГц - 200 МГц

Измерения

Частота, период, +/- длительность, скважность (F ≤ 10 МГц; U ≤ 5 Впик-пик)

Вход

1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл

Чувствительность

100 мВскз (< 100 МГц), 200 мВcrp (100 - 200 МГц)

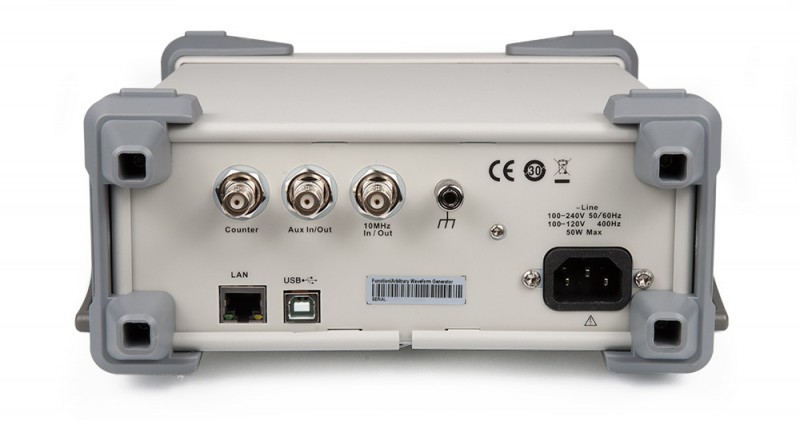

Параметры дополнительных входов/выходов

Вход/выход внешнего опорного сигнала

10 МГц; входной уровень: 1,4 – 3,3 Впик-пик;

Вход внешней синхронизации

Входной уровень: КМОП; время отклика: ≤ 600 нс; входное сопротивление: 100 кОм

Выход сигнала синхронизации

Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц

Выход SYNC

Входной уровень: TTL; длительность импульса: > 50 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц

Вход внешней модуляции

глубина модуляции (100 %) 11 – 13 В; сопротивление 10 кОм

Общие данные

ЖК-дисплей

Цветной графический сенсорный, диагональ 11 см, разрешение: 480х272

Напряжение питания

220 В (± 15 %), 50 / 60 Гц

Габаритные размеры

107 × 260 × 296 мм

Масса

3,43 кг
