АКИП-3423 генератор сигналов произвольной формы

Характеристики

Параметры

АКИП-3423 АКИП-3423/1

АКИП-3423/2 АКИП-3423/3

АКИП-3423/4 АКИП-3423/5

Выходные параметры

Число каналов

2

4

2

 4

2

 4

Частотный диапазон

Синус

1 мкГц … 200 МГц

1 мкГц … 300 МГц

1 мкГц …400 МГц

Прямоуг.

1 мкГц … 120 МГц

Импульс

1 мкГц … 80 МГц

Пила

1 мкГц … 6 МГц

СПФ

1 мкГц … 50 МГц

Разрешение

1 мкГц

Погрешность установки частоты

±1х10-6

Выходной уровень

Частота ≤ 40 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом)

Частота ≤ 100 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом)

Частота ≤ 200 МГц: 1 мВпик-пик … 2 Впик-пик (50 Ом)

Частота ≤ 300 МГц: 1 мВпик-пик … 1,5 Впик-пик (50 Ом)

Частота > 300 МГц: 1 мВпик-пик … 1 Впик-пик (50 Ом)

Разрешение

от 1 мВпп или 3 разряда

Погрешность установки уровня

±(1% от уст. + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВпп

Постоянное смещение

±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от уст. + 2 мВ + 0,5% от ампл.)

Выходное сопротивление

1 МОм/ 50 Ом

Синусоида

Уровень гармоник относительно уровня основной частоты

≤-65 дБн в диапазоне до 40 МГц

≤-60 дБн в диапазоне до 80 МГц

≤-55 дБн в диапазоне до 120 МГц

≤-50 дБн в диапазоне до 150 МГц

≤-45 дБн в диапазоне до 200 МГц

≤-40 дБн в диапазоне до 250 МГц

≤-45 дБн в диапазоне до 300 МГц

≤-50 дБн в диапазоне свыше 300 МГц

Суммарные гармонические искажения

≤ 0,2% (20 Гц - 20 кГц，20 Впик-пик)

Фазовый шум

≤-140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц)

Прямоугольник

Время нарастания

≤ 2,5 нс (1 Впик-пик)

Коэффициент заполнения

0,01 % … 99,99 %

Выброс

≤ 5 %

Импульс

Время нарастания

2,5 нс … 1,2 с (1 Впик-пик)

Коэффициент заполнения

0,01 % … 99,99 %

Длительность импульса

4 нс … 1000000 с

Выброс

≤ 5 %

Двоайной импульс

Время нарастания

≤ 2,5 нс (1 Впик-пик)

Длительность импульса

5 нс … 20 с (независимая установка для первого и второго импульса)

Временной интервал

5 нс … 20 с

Выброс

≤ 5 %

Треугольник

Асимметричность

0% … 100%

Произвольная форма

Частота дискретизации

200 МГц максимум

Длина памяти

Шаг 1 точка: 2 … 16 кБ

Шаг 4 точки: 16 кБ … 32 МБ

Разрешение ЦАП

14 бит

Модуляция

Виды модуляции

АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK)

Частота модуляции

1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)

Частота манипуляции

1 мкГц … максимальная частота гармонического сигнала

Глубина АМ

0% … 120%

Девиация фазы ФМ

0°…360°

Девиация ШИМ

0% … 99%

Амплитуда СУМ

0% … 100%

Источник модуляции

Внутренний, внешний

Свипирование (ГКЧ)

Режимы свипирования

Линейное или логарифмическое

Диапазон частот

1 мкГц … максимальная частота гармонического сигнала

Время качания

1 мс … 500 с

Время задерж./ возвр./ интерв

0 … 500 с

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила/ треугольник и др.

Число импульсов в пакете

1 … 1x10⁸

Период повторения

1 мкс … 500 с

Фаза старт/стоп

0° … 360°

Режим управления

Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск

Частотная последовательность

Формы сигналов

Синус, прямоугольник, пила/ треугольник и др.

Диапазон частот

1 мкГц … максимальная частота гармонического сигнала

Тип последовательности

Пользовательская, псевдослучайная

Длина последовательности

2 … 1024

Частота дискретизации

50 МГц максимум

Источник

Внутренний, внешний, ручной однократный запуск

Последовательность сигналов

Частота дискретизации

200 МГц максимум

Длина памяти

Шаг 4 точки: 12 … 16 кБ

Число повторений

1 … 1024

Длина последовательности

2 … 1024

Источник

Внутренний, внешний, ручной однократный запуск

Режим сложения

По частоте

Отношение частот / разность частот

По амплитуде

Разность амплитуд/ разность смещений

Объединение формы

Объединяемые амплитуды: 0% ~ 100%

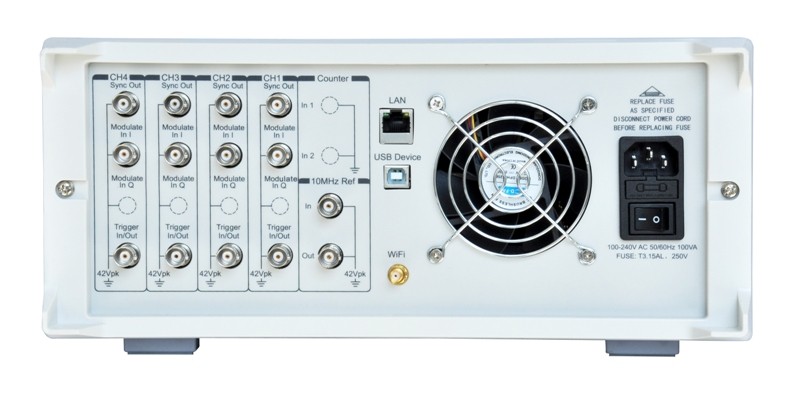

Параметры дополнительных входов/выходов

Вход внешнего опорного сигнала

10 МГц ± 50 Гц, уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм

Выход опорного сигнала

10 МГц,; уровень: 0 дБм; 50 Ом

Синхровыход (SYNC)

Уровень: TTL, прямоугольная форма, время нарастания: ≤ 20 нс; сопротивление: 50 Ом

Вход/ Выход синхронизации

Вх./вых. уровень: TTL; вх./вых. сопротивление: 1 кОм

Вход внешней модуляции / синхронизации

Уровень: модуляция ± 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм

Общие данные

ЖК-дисплей

Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек

Память

8 ячеек (пользовательские СПФ), 1 ячейка (гармоника)

Напряжение питания

100 … 240 В (± 22 В), 45 … 65 Гц

Потребляемая мощность

70 ВА - АКИП-3423, АКИП-3423/2, АКИП-3423/4

80 ВА - АКИП-3423/1, АКИП-3423/3, АКИП-3423/5
