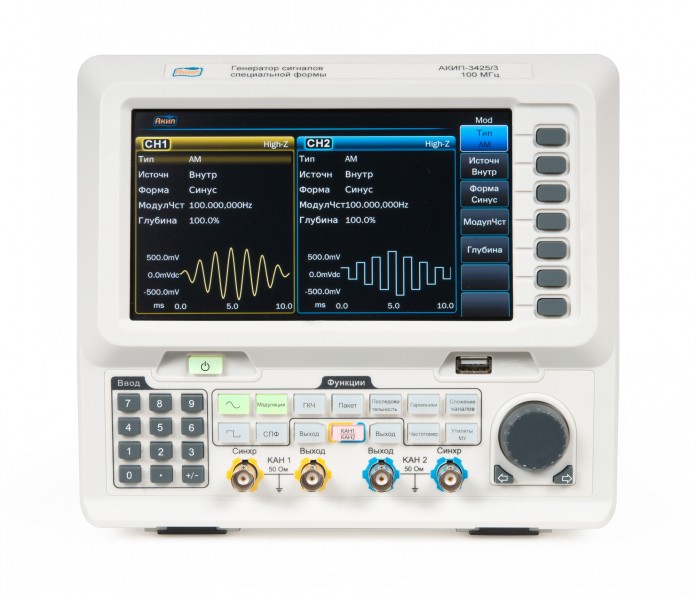

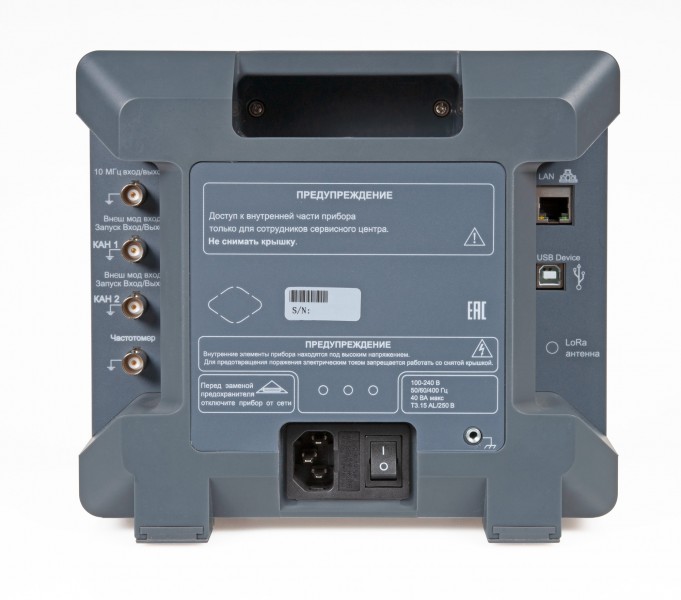

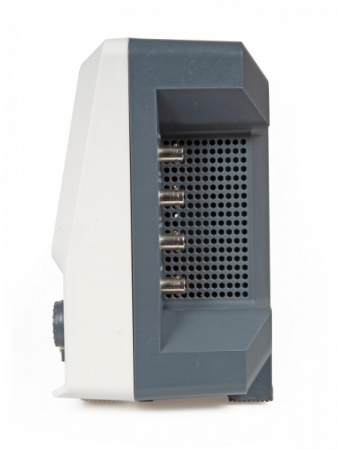

АКИП-3425/1 генератор сигналов произвольной формы

Характеристики

Параметры

АКИП-3425/1

АКИП-3425/2

АКИП-3425/3

Выходные параметры

Число каналов

2

2

2

Частотный диапазон

Синус

1 мкГц … 35 МГц

1 мкГц … 65 МГц

1 мкГц …100 МГц

Прямоуг.

1 мкГц … 35 МГц

1 мкГц … 65 МГц

1 мкГц …100 МГц

Импульс

1 мкГц … 25 МГц

Пила

1 мкГц … 3 МГц

PRBS

1 кбит/с … 60 Мбит/с

СПФ

1 мкГц … 20 МГц

Шум

Полоса частот 100 МГц по уровню -3 д

Разрешение

1 мкГц (максимум)

Погрешность установки частоты

±1х10¯⁶

Выходной уровень

Частота ≤ 10 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом)

Частота > 10 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом)

Разрешение

от 1 мВпик-пик или 4 разряда

Погрешность установки уровня

±(1% от уст. + 1 мВ) для сигнала синусоидальной формы, 1 кГц, ≥10 мВпп

Постоянное смещение

±5 В (на 50 Ом), максимальное разрешение 1 мВ, погрешность ±(1% от уст. + 2 мВ + 0,5% от ампл.)

Выходное сопротивление

1 МОм/ 50 Ом

Синусоида

Уровень гармоник относительно уровня основной частоты

≤-60 дБн в диапазоне до 20 МГц

≤-50 дБн в диапазоне до 50 МГц

≤-40 дБн в диапазоне свыше 50 МГц

Суммарные гармонические искажения

≤ 0,075% (10 Гц - 20 кГц，20 Впик-пик)

Прямоугольник

Время нарастания

≤ 4,2 нс

Коэффициент заполнения

0,0001 % … 99,9999 %

Выброс

≤ 2 % (1 МГц, 1 Впик-пик)

Импульс

Время нарастания

≥8 нс (1 Впик-пик)

Коэффициент заполнения

0,001 % … 99,999 %

Длительность импульса

13 нс … (период – 13 нс)

Выброс

≤ 2 % (1 МГц, 1 Впик-пик)

Двойной импульс

Время нарастания

≤ 5 нс (1 Впик-пик)

Длительность импульса

8 нс … 20 с (независимая установка для первого и второго импульса)

Разрешение

8 нс

Временной интервал

8 нс … 20 с

Тип импульса

Положительный, отрицательный, положительный и отрицательный

Выброс

≤ 5 %

Треугольник

Асимметричность

0,0 % … 100,0 %

Произвольная форма

Частота дискретизации

125 МГц максимум

Длина памяти

Шаг 1 точка: 2 … 8 кБ

Шаг 8 точек: 8 кБ … 32 МБ

Разрешение ЦАП

16 бит

Модуляция

Виды модуляции

АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK)

Частота модуляции

1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ, СУМ)

Частота манипуляции

1 мкГц … максимальная частота гармонического сигнала

Глубина АМ

0 % … 120 %

Девиация фазы ФМ

0°…360°

Девиация ШИМ

0 % … 99,9 %

Амплитуда СУМ

0 % … 100 %

Источник модуляции

Внутренний, внешний

Свипирование (ГКЧ)

Режимы свипирования

Линейное или логарифмическое

Диапазон частот

1 мкГц … максимальная частота гармонического сигнала

Время качания

1 мс … 500 с

Время задерж./ возвр./ интерв.

0 … 500 с

Режим запуска

Внутренний, внешний, ручной однократный запуск

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила/ треугольник и др

Число импульсов в пакете

1 … 1x10⁸

Период повторения

1 мкс … 600 с

Фаза старт/стоп

0° … 360°

Режим запуска

Внутренний (авто)/ внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск

Частотная последовательность

Формы сигналов

Синус, прямоугольник, пила/ треугольник и др

Диапазон частот

1 мкГц … максимальная частота гармонического сигнала

Длина последовательности

2 … 512

Частота дискретизации

10 МГц максимум

Источник

Внутренний, внешний, ручной однократный запуск

Последовательность сигналов

Частота дискретизации

125 МГц максимум

Длина памяти

Шаг 8 точек: 256 … 8 кБ

Число повторений

1 … 512

Длина последовательност

2 … 512

Источник

Внутренний, внешний, ручной однократный запуск

Режим

Сложения

По частоте

Отношение частот / разность частот

По амплитуде

Разность амплитуд/ разность смещений

Объединение формы

Объединяемые амплитуды: 0% ~ 100%

Частотомер

Частотный диапазон

1 МГц … 400 МГц, разрешение 8 разрядов

Измерение
