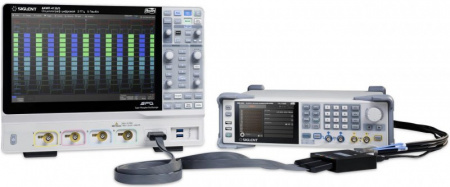

АКИП-3428/3 генератор сигналов произвольной формы

Технические параметры

АКИП-3428/1

АКИП-3428/2

АКИП-3428/3

Общие характеристики

Выходные параметры

Число каналов

2 – аналоговые (несимметричные или дифференциальные, переключаемо)

2 – маркеры

16 – цифровые (опция)

Диапазон частот (синусоидальная форма)

1 мкГц … 350 МГц

1 мкГц … 500 МГц

1 мкГц … 1 ГГц

Дискретность установки

1 мкГц

Пределы допускаемой относительной погрешности установки частоты

Стандартно: ±1×10-6

Опция: ±5×10-8 (термостатированный опорный генератор)

Есть вход сигнала внешней опорной частоты 10 МГц

Максимальная скорость выборки (синусоидальная форма)

5 Гвыб/с

Разрядность АЦП

14 бит

Выходной коннектор

BNC

Выходной уровень (несимметричный выход)

Диапазон установки уровня смещения постоянного напряжения

±6 В (50 Ом)

±12 В (высокоомный выход)

Погрешность установки уровня смещения постоянного напряжения

±(1% от уст. + 2 мВ)

Неравномерность АЧХ переменного сигнала

±0,3 дБ (50 Ом, 0,32 Впик-пик относительно 1 МГц синусоидальной формы)

Погрешность установки уровня переменного сигнала

±(1% от уст. (Впик-пик) + 1 мВпик-пик) Синусоидальная форма, 10 кГц, смещение 0 В

Диапазон установки выходного уровня сигнала синусоидальной формы (50 Ом)

1 мВ … 12 Впик-пик (≤ 40 МГц, 0 В смещение)

1 мВ … 6 Впик-пик (>40 ... 120 МГц)

1 мВ … 3 Впик-пик (>120 МГц)

Диапазон установки выходного уровня сигнала произвольной формы (50 Ом)

1 мВ … 12 Впик-пик (≤ 20 МГц, 0 В смещение)

1 мВ … 6 Впик-пик (>20 МГц)

Диапазон установки выходного уровня сигнала импульсов прямоугольной формы (50 Ом)

1 мВ … 12 Впик-пик (≤ 20 МГц, фронт 1 нс, длит. импульса ≥ 10 нс)

1 мВ … 6 Впик-пик (>20 ... 60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс)

1 мВ … 3 Впик-пик (>60 МГц, фронт 1 нс, длит. импульса ≥ 10 нс)

Диапазон установки выходного уровня шумового сигнала (50 Ом)

1 мВ … 0,669 Вскз

Диапазон установки выходного уровня ПСДП/ PRBS сигнала (50 Ом)

1 мВ … 12 Впик-пик (≤ 40 Мбит/с, 0 В смещение)

1 мВ … 6 Впик-пик (>40 ... 120 Мбит/с)

1 мВ … 3 Впик-пик (>120 Мбит/с)

Диапазон установки выходного уровня пилообразного сигнала (50 Ом)

1 мВ … 12 Впик-пик

Общие выходные параметры

Внутреннее сопротивление: 50 Ом (±1 Ом)

Максимальный выходной ток: ±240 мА

Защита выхода: от перегрузки по току, от перенапряжения

 Перекрестные помехи: -60 дБн

Смещение каналов: 20 пс (при одинаковом выходном уровне)

Выходной уровень (дифференциальный выход

Диапазон установки уровня переменного сигнала

20 мВпик-пик … 2 Впик-пик (100 Ом, смещение 0 В)

Неравномерность АЧХ переменного сигнала

±0,3 дБ (100 Ом, 0,5 Впик-пик относительно 1 МГц синусоидальной формы)

Диапазон установки дифференциального уровня

±1 В (100 Ом)

Диапазон установки уровня постоянного напряжения с общей землей

±1 В (высокоомный выход)

Общие выходные параметры

Защита выхода: от перенапряжения

Перекрестные помехи: -60 дБн

Смещение каналов: 20 пс (при одинаковом выходном уровне)

Общие выходные параметры

Полярность

Нормальная, инвертированная

Регулировка сигнал/шум

от 0,1 дБн

Цифровой фильтр

1 МГц … 350 МГц

1 МГц … 500 МГц

1 МГц … 1 ГГц

Стандартные формы сигналов

Синусоидальная форма

Диапазон частот

1 мкГц … 350 МГц

1 мкГц … 500 МГц

1 мкГц … 1 ГГц

Коэффициент гармоник (при уровне не более 0 дБм)

Несимметричный выход:

<-55 дБн от 0 до 500 МГц

<-40 дБн свыше 500 МГц до 1 ГГц

Дифференциальный выход:

<-55 дБн от 0 до 500 МГц

 <-45 дБн свыше 500 МГц до 1 ГГц

Негармонические составляющие (при уровне не более 0 дБм)

Несимметричный выход: -65 дБн Дифференциальный выход: -60 дБн

Плотность фазовых шумов

<-138 дБн/Гц при отстройке на 10 кГц от несущей 10 МГц

Генерация гармоник

Генерация выходного сигнала с заданными частотными компонентами: до 16-й гармоники

Импульсы прямоугольной формы

Частота повторения

1 мкГц … 100 МГц

1 мкГц … 150 МГц

1 мкГц … 240 МГц

Дискретность установки частоты

1 мкГц

Минимальная длительность фронта/среза импульса

≤ 0,85 нс

Выброс на вершине и паузе импульса

≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс)

Скважность

от 0,001 до 99,999%

 Дискретность установки от 0,001%, в зависимости частоты выходного сигнала

Джиттер

20 пс (>10 кГц, 1 Впик-пик, 50 Ом)

Одинарный

Частота повторения

1мкГц … 100 МГц

1мкГц … 150 МГц

1мкГц … 312,5 МГц

Импульсный сигнал

Дискретность установки частоты

1 мкГц

Регулировка длительности импульса

от 1 нс

Дискретность установки от 10 пс. Максимальная длительность импульса ограничена максимальной частотой

Погрешность установки длительности импульса

±(0,01% от уст. + 0,3 нс)

Диапазон установки длительность фронта/среза импульса

от 1 нс до 75 с (10% ~ 90%)

Дискретность установки от 100 пс

Выходной уровень ≤ 3Впик-пик, |Постоянное смещение| ≤ 3 В.

Скважность

от 0,001 до 99,999%

Дискретность установки от 0,001%, в зависимости частоты выходного сигнала

Выброс на вершине и паузе импульса

≤ 3% (100 кГц, 1 Впик-пик, 50 Ом, фронт 1 нс)

Джиттер

20 пс (>10 кГц, 1 Впик-пик, 50 Ом)

Белый шум

Полоса частот (-3дБ)

1 мкГц … 350 МГц

1 мкГц … 500 МГц

1 мкГц … 1 ГГц

Псдп /prbs

Максимальная скорость передачи данных

200 Мбит/с

312,5 Мбит/с

312,5 Мбит/с

Длина последовательности

2  ͫ¯¹ , m = 3,4, ..., 32

Минимальная длительность фронта/среза импульса

0,5 нс (10% ~ 90%, 1 Впик-пик, 50 Ом)

Пилообразная, треугольная формы

Диапазон частот

1 мкГц … 10 МГц

Нелинейность (максимум)

1,5% (1 кГц, 1 Впик-пик, симметрия 50 %)

Перестраиваемая симметрия

0,0 … 100,0%

Постоянное напряжение (dc)

Диапазон установки уровня постоянного напряжения

±6 В (50 Ом)

±12 В (высокоомный выход)

Погрешность установки уровня постоянного напряжения

±(1% от уст. + 2 мВ)

Сигналны произвольной формы

Режим afg

Диапазон частот

1 мкГц … 35 МГц

1 мкГц … 50 МГц

1 мкГц … 100 МГц

Скорость выборки

2,5 Гвыб/с

Длина сигнала

32000 точек

Длительность фронта/среза

450 пс (10% … 90%, 1 Впик-пип, 50 Ом)

Источник сигнала

Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX

Режим awg

Диапазон регулировки скорости выборки

от 0,01 выб/с до 2,5 Гвыб/с

Диапазон регулировки длины сигнала

от 24 точек до 512 Мточек

В режиме формирования последовательности, минимальная длина сигнала - 64 точки.

 При длине сигнала меньше 256 точек, значение длины должны быть целым числом, кратным 16.

Вертикальное разрешение

14 бит

Режимы интерполяции

Удержание 0-го порядка, линейное, sinc, sin27, sinc13

Формирование последовательности

Число сегментов: 1... 1024

Число повторений сегментов: 1... 65535 Режим работы: Непрерывный, Одиночный/Пакетный, Бесконечный, Пошаговый, Расширенный Источник запуска: Ручной, Задержанный, Внешний

Источник сигнала

Встроенные в память, загрузка из файла, импорт из ПО EasyWaveX

Джиттер

50 пс (для шаблона ”010101”, 1 Впик-пик,50 Ом, 2,5 Гвыб/с)

Векторный генератор (опция)

Векторные (i/q) сигналы (опция)

Диапазон регулировки символьной скорости

от 250 символов/c до 500 Мсимволов/c

Длина сигнала

512 Мточек

Диапазон регулировки несущей частоты

1 мкГц … 350 МГц

1 мкГц … 500 МГц

1 мкГц … 1 ГГц

Вертикальное разрешение

14 бит

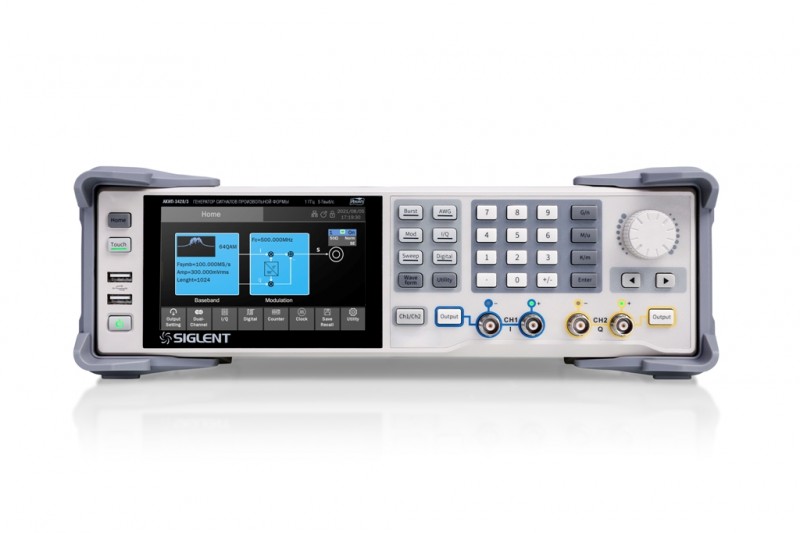

Описание Генератора сигналов  АКИП-3428/3

• Максимальная частота (синус): до 1 ГГц (в зависимости от модели)
• Два аналоговых канала, несимметричный или дифференциальный режим работы
• Опциональный цифровой выход: 16 бит, LVTTL или LVDS, до 1 Гбит/с
• Разрядность ЦАП: 14 бит
• Максимальная частота дискретизации 5 ГГц
• Память: 512 МБ/канал
• Режимы работы генератора:

1. AFG – технология DDS (прямой цифровой синтез), формирование предустановленных сигналов произвольной формы
2. AWG – расширенный режим формирования сигналов произвольной формы, частота дискретизации от 0,01 до 2,5 Гвыб/с и джиттер менее 20 пс
3. Векторный генератор (опция)
4. Генератор цифровых шаблонов (опция)

• Внутренний опорный генератор: 1*10-6 (опция - 5*10-8 )
• Стандартные формы сигнала: синусоидальный, прямоугольный, треугольный/пила, импульс, шум и др.
• Режим формирования произвольного сигнала из различных сегментов (1 ... 1024) с возможностью циклического повторения сегмента в последовательности (1 ... 65535)
• Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 312,5 Мбит/с.
• Поддержка различных видов аналоговых и цифровых модуляций сигналов, ГКЧ (свипирование), формирование пакета (Burst)
• Аналоговый выход до 24 В пик-пик с возможностью установки смещения ± 12 В постоянного тока, для обеспечения максимальныго выходного уровня ± 24 В (высокоомный выход)
• Расширенные двухканальные функции: отслеживание каналов, отношение и копирование, модуляция между каналами, комбинация и наложение каналов
• Генерация выходного сигнала с заданными частотными компонентами
• (до 16-й гармоники)
• Режим Phase Locked – автоматическое выравнивание фазы каждого канала
• Встроенный частотомер до 400 МГц
• Вход внешнего ОГ (10 МГц), синхронизация (вход и выход), вход внешней модуляции, маркерный выход
• Графический ЖК-дисплей, диагональ 12,7 см, емкостной сенсорный
• Интерфейсы: USB, LAN, опция GPIB
• ПО для формирования сигналов СПФ EasyWaveX и векторных сигналов EasyIQ (опция)
• Дистанционное управление с помощью команд SCPI
• Возможность монтажа в 19” стойку (опция)

Комплектация Генератора сигналов  АКИП-3428/3

• Генератор АКИП-3428/3-1 шт.
• Шнур питания-1 шт.
• Кабель USB-1 шт.
• BNC кабель-2 шт.
• Мышь беспроводная-1 шт.
• Руководство по эксплуатации-1 шт.
