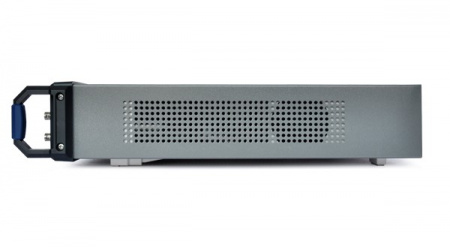

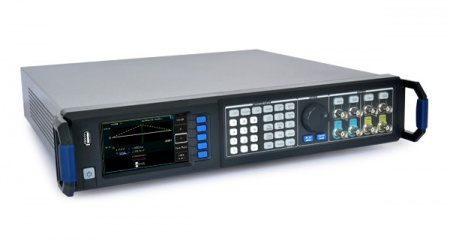

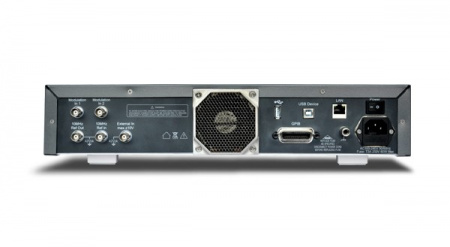

АКИП-3429/2 генератор сигналов произвольной формы

Технические параметры

АКИП-3429/1 АКИП-3429/1А

АКИП-3429/2 АКИП-3429/2А

Выходные параметры

Число каналов

1 – несимметричный или дифференциальный режим работы

2 – несимметричный или дифференциальный режим работы

Частотный диапазон

Синус

1 мкГц … 240 МГц

Прямоуг.

1 мкГц … 120 МГц

Импульс

1 мкГц … 120 МГц

Пила

1 мкГц … 5 МГц

СПФ

1 мкГц … 120 МГц

Шум

≥120 МГц

Дискретность установки частоты

1 мкГц

Погрешность установки частоты

±(5х10-5 + 1 мкГц)

Диапазон установки выходного уровня сигнала синусоидальной формы

Согласованная нагрузка 50 Ом:

Fc ≤ 50 МГц: 50 мВпик-пик ... 10 Впик-пи

Fc > 50 МГц … ≤ 120 МГц: 50 мВпик-пик … 5 Впик-пик

Fc > 120 МГц …  ≤ 240 МГц: 50 мВпик-пик … 3 Впик-пик

Открытый выход; согласованная нагрузка 50 Ом

Fc ≤ 50 МГц: 100 мВпик-пик ... 20 Впик-пи

Fc > 50 МГц … ≤ 120 МГц: 100 мВпик-пик … 10 Впик-пик

Fc > 120 МГц …  ≤ 240 МГц: 100 мВпик-пик … 6 Впик-пик

где, Fc – значение несущей частоты

Дискретность установки уровня

от 1 мВпп или 4 разряда

Погрешность установки уровня переменного сигнала

±(1,5% от уст. + 5 мВ) для сигнала синусоидальной формы, 1 кГц

Неравномерность АЧХ переменного сигнала

±0,5 дБ (относительно 10 МГц синусоидальной формы)

Защита выхода

Защита от короткого замыкания, защита от перегрузки по току (максимальный обратный ток не более ток 410 мА)

Выходное сопротивление

Переключаемое значение: 5 Ом / 50 Ом Диапазон изменения сопротивления нагрузки: 0,3 Ом … 1 МОм

Постоянное напряжение (dc)

Диапазон установки уровня  постоянного напряжения

-10 В …. +10 В (согласованная нагрузка 50 Ом) -20 В … +20 В (открытый выход)

Дискретность установки уровня

от 1 мВ или 4 разряда

Погрешность установки уровня постоянного напряжения

Диапазон установки ±5 В: ± (1% от уст. + 25 мВ)

Диапазон установки свыше ±5 В до ±10 В: ±(1% от уст. + 50 мВ)

 Диапазон установки свыше ±10 В до ±20 В: ± (1% от уст. + 75 мВ)

Уровень гармоник относительно уровня основной частоты

1 Впп

3 Впп

10 Впп

1 мкГц ... 2 МГц

≤-62 дБн

≤-62 дБн

≤-50 дБн

свыше 2 МГц … 10 МГц

≤-57 дБн

≤-52 дБн

≤-45 дБн

свыше 10 МГц … 50 МГц

≤-50 дБн

≤-45 дБн

≤-40 дБн

свыше 50 МГц … 120 МГц

≤-38 дБн

≤-32 дБн

свыше 120 МГц … 240 МГц

≤-28 дБн

≤-23 дБн

Негармонические составляющие

≤-60 дБн в диапазоне до 20 МГц

 ≤-55 дБн в диапазоне свыше 20 МГц до 200 МГц

≤-50 дБн в диапазоне свыше 200 МГц до 240 МГц

Суммарные гармонические искажения

≤ 0,2% (20 Гц - 20 кГц，20 Впик-пик)

Плотность фазовых шумов

≤-130 дБн/Гц (10 кГц отстройка, несущая 1 МГц)

≤-125 дБн/Гц (10 кГц отстройка, несущая 10 МГц)

 ≤-100 дБн/Гц (10 кГц отстройка, несущая 240 МГц)

Одинарный импульсный сигнал

Регулировка длительности импульса

от 4,1 нс до (T– 4,1 нс),

где T – значение установленного периода повторения импульса

Дискретность установки от 100 пс

Погрешность установки длительности импульса

±(0,005% от уст. + 0,5 нс)

Диапазон установки длительность фронта/среза импульса

от 2,5 нс до 1000 с (10% ~ 90%) Дискретность установки от 100 пс

Погрешность установки длительности фронта

±500 пс (при фронте <50 нс, уровне не более 1 Впп)

Импульсы прямоугольной формы

Минимальная длительность фронта/среза импульса

≤ 2,5 нс (10% ~ 90%)

Диапазон установки коэффициента  заполнения

от (Fc/240 МГц) до 1 - (Fc/240 МГц), где, Fc – значение несущей частоты

Дискретность установки

0,1%

Треугольная форма

Асимметричность

0% … 100%

Шум

Распределение амплитуды

По Гауссу, Пользовательское

Крест фактор

3.1, 4.8, 6.0, 7.0 (при распределении по Гассу)

Тип сигнала

Фиксированный, синхронизированный

Произвольная форма

Скорость выборки

2 Гвыб/с

Диапазон регулировки

от 2 точек до 512 k точек

Вертикальное разрешение

14 бит

Режимы редактирования

Графический, формула

Джиттер

1 нс

Генератор цифровых шаблонов

Диапазон установки скорости передачи данных

1 мкбит/с … 120 Мбит/с

Максимальная длительность шаблона

16 Мбит, разрешение 1 бит

Число уровней

2, 3 или 4 (выбираются пользователем)

Последовательность

Преамбула, за которой следует один зацикленный блок данных, количество циклов: 1–10 000 000, вся последовательность может повторяться бесконечно или синхронизировано

Режимы запуска

Непрерывно, стробируемый, один бит на событие триггера, одна последовательность на событие триггера

Источник шаблона

Внутренний PRBS/ПСДП -7, 9, 11, 15, 23 и 31

Пользовательский

Внешний

Модуляции

АМ, ЧМ, ФМ

Произвольная битовая последовательность

Определяемые пользователем и предопределяемые битовые переходы, до 64 точек произвольной формы на битовый переход

Модуляция

Виды модуляции

АМ, ЧМ, ФМ, ЧМн, ШИМ

Частота модуляции

Внутренняя:

1 МГц … 10 МГц (АМ, ЧМ, ФМ, ШИМ), 1 МГц … 50 МГц (ЧМн)

Внешняя:

DC … 10 МГц

Форма модуляции

Синус, прямоугольник, пила, шум, СПФ Импульс – только ШИМ

Глубина АМ

0% … 120%

Девиация частоты

0 … Fc/2

Девиация фазы ФМ

0°…360°

Девиация ШИМ

0% … 100%

Источник модуляции В

Внутренний, внешний

Свипирование (гкч)

Формы несущей

Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ

Закон качания

Линейное или логарифмическое

Диапазон частот

1 мкГц … максимальная частота гармонического сигнала

Время качания

100 мкс … 500 с

Тип качания

Возрастание или убывание

Источник синхронизации

Внешний, внутренний, ручной

Пакетный режим

Формы несущей

Стандартные формы сигналов (кроме: DC, шум, импульс) + СПФ

Диапазон частот

1 мкГц … 120 МГц

Число импульсов в пакете

2 … 2ˉ³ˡ-1
