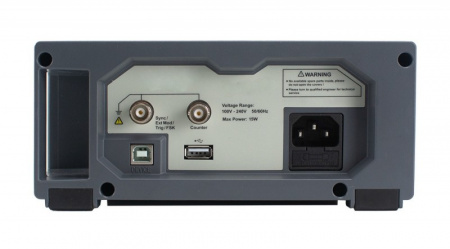

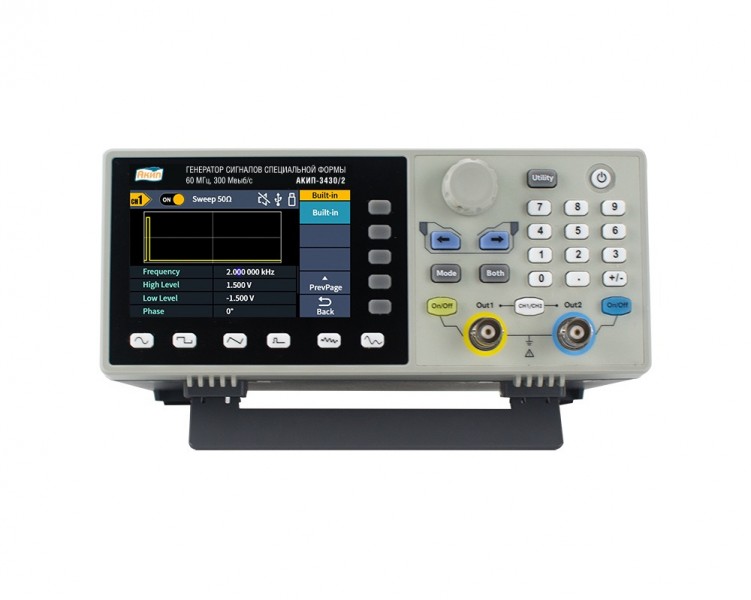

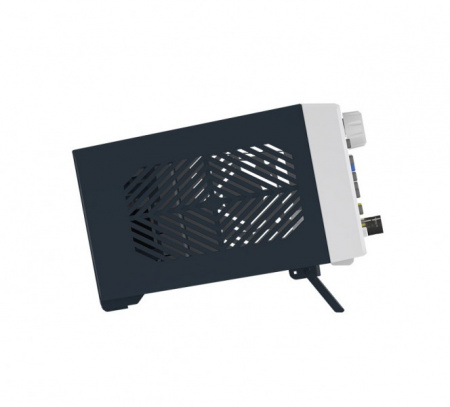

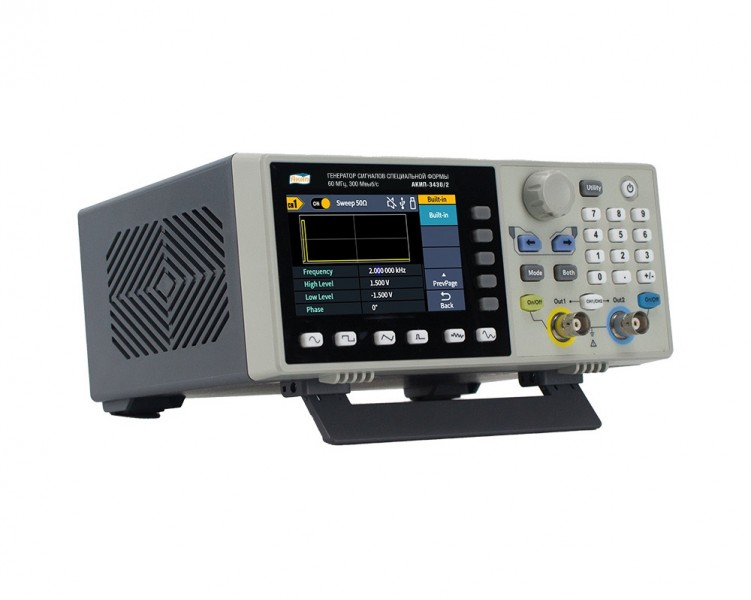

АКИП-3430/2 генератор сигналов произвольной формы

Характеристики

Параметры

АКИП-3430/1

АКИП-3430/2

Выходные параметры

Число каналов 2 2 Частотный диапазон Син

2

2

Частотный диапазон

Синус

1 мкГц … 30 МГц

1 мкГц … 60 МГц

Прямоуг.

1 мкГц … 15 МГц

1 мкГц … 20 МГц

Импульс

1 мкГц … 15 МГц

1 мкГц … 20 МГц

Пила

1 мкГц … 1 МГц

1 мкГц … 2 МГ

СПФ

1 мкГц … 10 МГц

Шум

Полоса частот 20 МГц по уровню -3 дБ

Разрешение

1 мкГц (максимум)

Погрешность установки частоты

±3х10ˉ⁵

Выходной уровень (50 Ом)

Частота ≤ 10 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом)

Частота > 10 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом)

Разрешение

от 1 мВпик-пик или 4 разряда

Абсолютная погрешность установки уровня

±(0,01хU+1·10-3 ) В, где U – установленный уровень напряжения (размах), Вп-п

Для сигнала синусоидальной формы, 1 кГц, ≥10 мВпп

Диапазон установки уровня постоянного смещения (50 Ом)

Частота ≤ 10 МГц: ±(5 В – U/2)

Частота > 10 МГц: ±(2,5 В – U/2) максимальное разрешение 1 мВ, погрешность ±(1% от уст. + 2 мВ + 0,5% от ампл.)

Абсолютная погрешность установки уровня

±(0,01х|UDC|+1·10-3 +0,005хU) В, где UDC – установленный уровень постоянного смещения, В U – установленный уровень напряжения (размах), Вп-п

Выходное сопротивление

1 МОм/ 50 Ом

Синусоида

Уровень гармоник относительно уровня основной частоты

≤ 1 МГц @ <-65 дБн > 1 МГц ≤ 30 МГц @ <-60 дБн

≤ 1 МГц @ <-65 дБн > 1 МГц ≤ 35 МГц @ <-60 дБн > 35 МГц ≤ 60 МГц @ <-50 дБн

Неравномерность АЧХ

≤ 10 МГц @ ±0,3 дБ > 10 МГц ≤ 30 МГц @ ±0,5 дБ

≤ 10 МГц @ ±0,3 дБ > 10 МГц ≤ 35 МГц @ ±0,5 дБ > 35 МГц ≤ 60 МГц @ ±1 дБ

Суммарные гармонические искажения

≤ 0,2% (10 Гц - 20 кГц，20 Впик-пик)

Негармонические искажения

≤ 10 МГц @ <-70 дБн

> 10 МГц @ <-70 дБн + 6 дБ

Фазовые шумы

10 МГц @ ≤-110 дБн/Гц (0 дБм, отстройка 10 кГц)

Импульсы прямоугольной формы

Длительность фронта/среза импульса

≤ 20 нс

Джиттер

200 пс + 30 ppm (1 Впик-пик, 50 Ом)

Выброс на вершине и паузе импульса

≤ 5 %

Одинарный импульсный сигнал

Период следования

67 нс … 1 Мс

50 нс … 1 Мс

Длительность фронта/среза импульса

 ≥15 нс

Скважность

0,040 % … 99,60 %

Длительность импульса Джиттер

≥24 нс

Выброс на вершине и паузе импульса

≤ 5 %

Треугольник

Асимметричность

0,0 % … 100,0 %

Произвольная форма

Частота дискретизации

125 МГц максимум

300 МГц максимум

Длина памяти

2 … 100 кБ

Разрешение ЦАП

14 бит

Модуляция

Виды модуляции

АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (3FSK, 4FSK), ФМн, АМн, QPSK

Частота модуляции

2 мГц … 100 кГц (АМ, ЧМ, ФМ, СУМ)

Частота манипуляции

2 мГц … 1 МГц (ШИМ, АМн, ЧМн, ФМн, QPSK)

Глубина АМ

0 % … 100 %

Девиация фазы ФМ

0°…360°

Девиация ШИМ

0 % … 99,9 %

Амплитуда СУМ

0 % … 100 %

Источник модуляции

Внутренний, внешний

Свипирование (гкч)

Режимы свипирования

Линейное или логарифмическое

Диапазон частот

1 мкГц … максимальная частота гармонического сигнала

Время качания

1 мс … 500 с

Режим запуска

Внутренний, внешний, ручной однократный запуск

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила/ треугольник и др.

Число импульсов в пакете

1 … 1000, бесконечно

Период повторения

67 нс … 1 Мс

50 нс … 1 Мс

Режим запуска

Внутренний (авто)/ внешний (запуск ТТЛ по нарастающему фронту (по стробимпульсу)/ ручной однократный запуск

Частотомер

Частотный диапазон

100 мГц … 100 МГц, разрешение 7 разрядов

Виды измерений

Частота, период

Входной импеданс

1 МОм

Параметры дополнительных входов/выходов

Вход внешней

модуляции

Уровень ± 1 Впик-пик, сопротивление: 10 кОм, частота: DC … 20 кГц

Вход синхронизации

TTL-уровень, длительность импульса >100 нс

Синхровыход (SYNC)

TTL-уровень, максимальная частота 1 МГц

Общие данные

ЖК-дисплей

Графический, ЖК-дисплей с диагональю 9,14 см, 480х272 точек

Напряжение питания

100 … 240 В, 50/60 Гц (±10 %)

Потребляемая мощность

не более 20 Вт

Рабочие условия

0…40°С, 80%

Интерфейс

USB

Габаритные размеры, масса

200 × 92 × 145 мм; 0,8 кг
