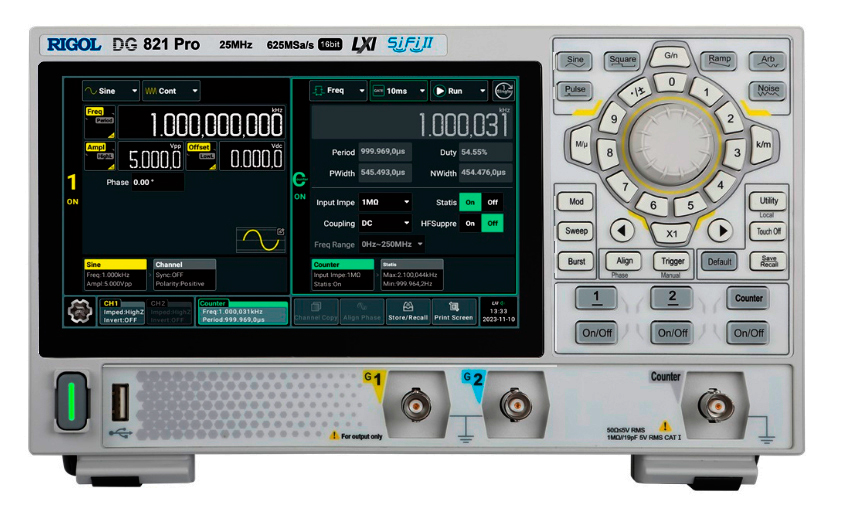

RIGOL DG821 Pro генератор сигналов универсальный бюджетного класса

Технические параметры

Значение

Количество выходных каналов

1

Максимальное значение выходной частоты

25 МГц

Частота дискретизации сигналов произвольной формы

625 Мвыб/с

Формы сигналов

Виды выходных сигналов

Непрерывный, модулированный, сканирование/sweep, пакетный, последовательности

Стандартные

Синусоидальный, прямоугольный, пилообразный,
импульсный, шум, гармоники

Встроенные произвольные

148 типов, в том числе экспоненциальный
рост/спад, ЭКГ, Гауссовский, Лоренца…

Частотные характеристики

Синусоидальный сигнал

от 1 мкГц до 25 МГц

Прямоугольный сигнал

от 1 мкГц до 20 МГц

Пилообразный сигнал

от 1 мкГц до 1 МГц

Импульсный сигнал

от 1 мкГц до 10 МГц

Гармоники

от 1 мГц до 10 МГц

Последовательности

от 1 мкВыб/с до 312,5 Мвыб/с

Шум (0 дБм, по уровню -3 дБ)

>250 МГц

Произвольная форма

от 1 мкГц до 10 МГц

Разрешение по частоте

1 мкГц или 12 бит

Точность (при 0°C ~ 40°C)

±1 ppm от установленного значения (кроме сигналов произвольной формы и последовательности)
 ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы и последовательности)

Синусоидальный сигнал

Гармонические искажения (тип, 0 дБм)

10 Гц ~ <10 МГц: < -60 дБн
≥10 МГц: < -50 дБн

Общие гармонические искажения
(тип, 1 В _{ПИК-ПИК})

< 0,1% (10 Гц ~ 20 кГц)

Негармонические искажения
(тип, 1 В _{ПИК-ПИК})

10 Гц ~ <10 МГц: < -65 дБн
≥10 МГц: < -60 дБн

Фазовый шум (тип, 1 В _ПИК@10 кГц)

20 МГц: < -110 дБн/Гц

Остаточный тактовый шум (тип, 0 дБм)

- 60 дБм

Перекрёстные помехи между каналами (тип, 1 В _{ПИК-ПИК,} смещение 0 В)

< - 75 дБн

Неравномерность амплитуд (тип, относительно Sin 1 кГц, 1 В _{ПИК-ПИК})

< 10 МГц: ± 0,1 дБ
≥10 МГц ~ < 50 МГц: ± 0,2 дБ

Фаза

- 360º ~ + 360º, разрешение 0,01º

Прямоугольный сигнал

Время нарастания / спада, тип,
при ≤ 2 В _{ПИК-ПИК}, 50 Ом:

≤ 3 нс

Выброс, тип, при 0 дБм и f > 1 кГц:

< 5 %

Джиттер (СКЗ), тип, при 0 дБм и f> 1 кГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Пилообразный сигнал

Нелинейность, тип (1 кГц, 1 В _ПИК, симметрия 100%, в диапазоне амплитуд 10-90%

< 0,1% от пик. мощности


Симметрия

от 0 до 100%

Фаза

- 360º ~ + 360º, разрешение 0,01º

Импульсный сигнал

Длительность импульса

от 9 нс ~ период импульса – 9 нс (ограничена текущей частотой установки)

Разрешение

100 пс или 5 бит

Коэффициент заполнения

0,01% ~ 99,99%

Время нарастания/спада

3 нс~0,625*период импульса

Время задержки в непрерывном режиме

0 пс ~ период – [ширина импульса + 0,8*(время нарастания фронта + время спада фронта)]

Выброс, тип (0 дБм, f >1 кГц)

< 5 %

Джиттер, тип (СКЗ) 0 дБм, >1 кГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Шум

Тип

Белый шум

Произвольная форма

Время нарастания / спада, тип
при ≤ 1 В _{ПИК-ПИК}

≤ 5 нс

Джиттер (СКЗ), тип 0 дБм, f >1 кГц

200 пс

Фаза

- 360º ~ + 360º, разрешение 0,01º

Гармоники

Порядок гармоник

≤ 20

Тип гармоник

последовательные гармоники, смешанные гармоники

Амплитуда гармоник

настраивается для каждой гармоники индивидуально

Фаза гармоник

настраивается для каждой гармоники индивидуально

Выходные параметры

Амплитуда (50 Ом)

1 мВ _{ПИК-ПИК} ~ 10 В _{ПИК-ПИК}

Амплитуда (высокий импеданс)

2 мВ _{ПИК-ПИК} ~ 20 В _{ПИК-ПИК}

Точность установки амплитуды

±(1% от значения настройки +2 мВ _{ПИК-ПИК}) (50 Ом)
±(1% от настройки +5 мВ _{ПИК-ПИК}) (высокий импеданс)

Разрешение по амплитуде

0,1 мВ _{ПИК-ПИК}, 0,1 мВ _СКЗ, 1 мВ, 0,1 дБм или 4 цифры, в зависимости от того, что меньше

Единицы установки амплитуды

Vpp，Vrms，dBm，V

Диапазон смещения

±5 В _{ПИК-ПИК}(AC+DC)（50 Ом）
±10 В _{ПИК-ПИК}(AC+DC)（высокий импеданс)

Точность смещения

± (1% от заданного значения + 2 мВ DC + 0,5% от амплитуды (В _{ПИК-ПИК}) (50 Ом) ± (1% от заданного значения + 5 мВ DC + 1% от амплитуды (В _{ПИК-ПИК}) (высокий импеданс)

Разрешение смещения

1 мВ или 4 бит

Выходное сопротивление

50 Ом ± 1%

Защита

от перегрузки

Модуляция

Типы поддерживаемой модуляции

AM, FM, PM, ASK, FSK, PSK, PWM, SUM

AM

несущая

синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

источник модуляции

внутренний, внешний

форма сигнала внутренней модуляции

синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна

глубина модуляции

0%~120%

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

ЧМ

несущая

синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

источник модуляции

внутренний, внешний

форма сигнала внутренней модуляции

синусоидальная волна, прямоугольная волна, треугольная волна, нарастающая/спадающая пилообразная волна, произвольная волна

модулирующие частоты внутренней модуляции

1 мГц~1 МГц

ФМ

несущая

синусоидальная волна, прямоугольная волна, пилообразная волна, произвольная волна (кроме постоянного тока)

источник модуляции

внутренний, внешний
