Приказом Росстандарта № 1853 от 29.08.2025. многоканальные генераторы сигналов произвольной формы из состава серии RIGOL DG5000 Pro (9 аппаратных модификаций) внесены в Госреестр СИ РФ за № 96303-25. Срок действия Свидетельства об утверждении типа СИ определен до 29.08.2030. Установленный межповерочный интервал - 1 год.
ы полосы с

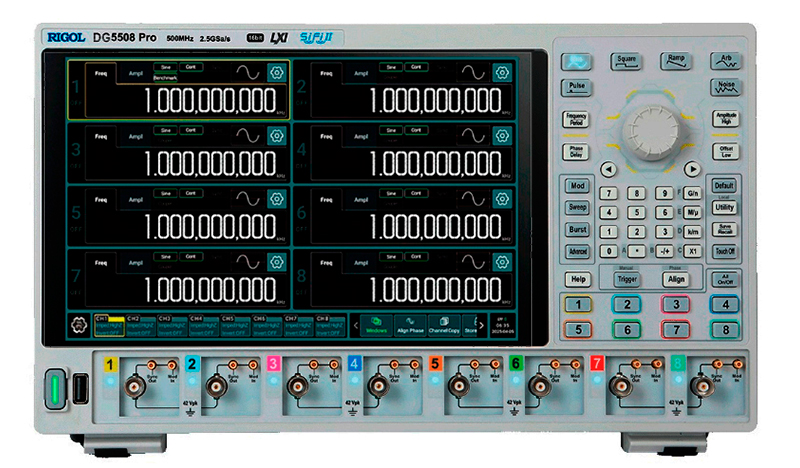

Модель прибора RIGOL DG5508 Pro является старшей (по значению верхней границы частотного диапазона - 500 МГц) в ряду 8-ми канальных устройств из аппаратного состава серии генераторов сигналов произвольной формы и функциональных генераторов RIGOL DG5000 Pro, впервые появившихся на российском рынке в III-ем квартале 2025 года.
Генераторы СПФ серии RIGOL DG5000 Pro изготовлены на основе новой программно-аппаратной платформы "Si-Fi II" (сокращение от Signal Fidelity, собственная разработка специалистов предприятия-изготовителя), позволившей осуществить качественный цифровой синтез выходных аналоговых сигналов с уровнем джиттера менее 200 пс! Это стало возможно, благодаря применению ЦАП с разрешением16 бит, с частотой дискретизацией до 2,5 Гвыб/сек,
Основные функциональные инновации
Изоляция заземления
Четыре группы попарно объединенных соседних каналов (в комбинациях: CH1+CH2, CH3+CH4, CH5+CH6 и CH7+CH8) изолированы от шины заземления для исключения этого контура и улучшения показателей стабильности выходных сигналов. При этом, каждые из двух каналов в каждой группе попарно объединенных каналов, не изолированы от заземления. Максимальное изолированное постоянное напряжение составляет ± 42 Впик.
Функция многоимпульсного выхода.
Данная способность позволяет генерировать импульсные сигналы с регулируемым фронтом и шириной импульса, чтобы помочь инженерам быстро выполнить двойной импульсный тест.
Цифровая модуляция IQ
Быстрая генерация сигналов с цифровой модуляцией (IQ-модуляция) полезна для таких приложений, как функция "произвольная форма волны", проверяющая производительность системы связи и цифровую обработку сигналов.
Различные внешние интерфейсы
Конструкция генераторовСПФ многоканальных RIGOL DG5000 Pro предполагает наличие различных внешних интерфейсов, включая USB Host, USB Device, LAN и HDMI для различных сценариев тестирования.
Функционал встроенного генератора гармоник (до 20-ой включительно)
Генератор гармоник до 20-ой включительно обеспечивает более точный метод измерения для тестирования производительности высокочастотных устройств.
Различные типы модуляции
Поддерживаются аналоговые и цифровые типы модуляции, включая AM, FM, PM, ASK, FSK, PSK и PWM. Возможно применение внутренних и внешних источников модуляции.
Функция генерации последовательности сигналов
Режим генерация последовательности поддерживает список из до 512 форм сигналов с общей длиной выходной формы сигнала до 64 Мт/канал (128 Мт/канал опционально). Поддерживаются повтор, ожидание, событие и переход, которые . позволяют формирование сигналов, повторяющих множество тестовых случаев, которые необходимо выполнить последовательно за один раз, легко переключаясь с одного на другой.
Особенности пользовательского функционала
Превосходный 10,1-дюймовый цветной сенсорный экран HD (разрешение 1280x800 пикс) поддерживает жесты касания и перетаскивания, что делает операции измерения более плавными и простыми.
Клавиши и ручка управления на передней панели оптимизированы для обеспечения лучшего взаимодействия и более плавных изменений параметров. Питание от держателя батареи (опция) позволяет прибору быстро генерировать тестовые сигналы для использования вне помещений или в мобильном режиме, что обеспечивает продолжительную работу при отсутствии стационарного источника питания переменного тока.
Функциональные возможности генератора сигналов RIGOL DG5508 Pro
- восемь выходных каналов (попарно сгруппированных в определенном сочетании в 4 группы каналов изолированных от земли) для исключения наводок;
- разрешение ЦАП по вертикали: 16 бит;
- максимальная частота дискретизации: 2,5 Гвыб/с;
- максимальная частота выходного синусоидального сигнала (немодулированного): 500 МГц;
- максимальная частота прямоугольного сигнала: 125 МГц;
- время нарастания/спада прямоугольного фронта: <=0,8 нс;
- максимальная частота импульсного сигнала: 120 МГц;
- минимальная длительность импульса: 4,2 нс;
- встроенный генератор гармоник: до 20-го порядка;
- максимальная глубина памяти до 64 М точек/канал (опционально 128 Мточек/канал);
- формирование IQ-сигналов, последовательности импульсов, стандартных (шаблонных) сигналов, многотоновых сигналов;
- посадочные места для крепления внешнего батарейного отсека (блока аккумуляторов) для проведения измерений в условиях отсутствия сети переменного тока;
- большой цветной сенсорный экран высокого разрешения с диагональю 10,1 дюйма для отображения параметров настройки и статуса по 2-м каналам одновременно; дистанционное управление через Web Control;
- вход/выход опорной частоты;
- входы/выходы сигналов синхронизации;
- входы внешних модулирующих сигналов;
- коммуникационные интерфейсы USB, LAN, HDMI.
- Синусоидальная: 1 мкГц – 500 МГц (немодулированная) и 1 мкГц – 350 МГц (модулированная);
- Прямоугольная: 1 мкГц – 170 МГц;
- Пилообразная: 1 мкГц – 5 МГц (непрерывный), до 2,5 МГц -пакетный);
- Шум: диапазон частот 500 МГц (-3дБ);
- Сигналы произвольной формы: 1 мкГц –100 МГц;
- Импульсная: 1 мкГц - 120 МГц;
- Гармоники (до 20-ой): 1 мкГц - 250 МГц.
- Генератор RIGOL DG5508 Pro;
- Шнур питания;
- USB кабель;
- BNC кабель (1 метр)
- Программное обеспечение;
- Руководство по эксплуатации.
- Крепление для монтажа (RMK-DG-5);
- Модуль цифрового вывода (DG-POD-A);
- Усилитель мощности (PA1011);
- SMB(M)-SMB(M) кабель (1 метр) (CB-SMB(M)-SMB(M)-1);
- SMB(M)-BNC(M) кабель (1 метр) (CB-SMB(M)-BNC(M)-1);
- SMB(M)-BNC(F) кабель (1 метр) CB-SMB(M)-BNC(F)-1;
- Аттенюатор 40 дВ (ATT-40dB).
Технические характеристики многоканального генератора СПФ RIGL DG5508 Pro
|
Количество выходных каналов |
8 (4 группы попарно объединенных соседних каналов: (К1+К2; К3+К4; К5+К6 и К7+К8;) изолированы от земляной шины |
|
|
Максимальное значение выходной частоты |
500 МГц (немодулированный сигнал); 350 МГц (модулированный сигнал) |
|
|
Частота дискретизации сигналов произвольной формы |
2,5 Гвыб/с |
|
|
Вертикальное
разрешение ЦАП |
16 бит | |
| Пределы рассинхронизация каналов |
- 200 нс ~ + 200 нс |
|
|
Глубина памяти хранения сигналов |
64 Мвыб/канал; 128 Мвыб/канал (опция) |
|
|
Формы выходных сигналов |
||
|
Виды выходных сигналов |
Непрерывный, модулированный, развертка пакетный, расширенный |
|
|
Типы сигналов |
синусоидальный, прямоугольный, пилообразный, импульс, шум, произвольная форма, гармонический |
|
|
Виды поддерживаемой модуляции |
АМ, ЧМ, ФМ, АМн, ЧМн, ФМн, ШИМ, суммирование (наложение модуляций) |
|
|
Режимы развёртки |
Линейная развертка по частоте, логарифмическая развертка, ступенчатая развертка |
|
|
Пакеты импульсов |
N, повторяющиеся |
|
|
Формы сигналов |
Стандартные: произвольной формы, псевдослучайная двоичная последовательность (PRBS) Опционные: последовательности, многоимпульсный, многотональный, шаблонные, IQ |
|
|
Выходные характеристики |
||
|
Размах выходного сигнала (50 Ом) |
≤ 100 МГц: 1 мВ ПИК-ПИК ~ 10 В ПИК-ПИК ≤ 250 МГц: 1 мВ ПИК-ПИК ~ 5 В ПИК-ПИК ≤ 350 МГц: 1 мВ ПИК-ПИК ~ 2 В ПИК-ПИК ≤ 500 МГц: 1 мВ ПИК-ПИК ~ 1 В ПИК-ПИК |
|
|
Точность установки |
± (1% от установленного значения + 1 мВ ПИК-ПИК) |
|
|
Разрешение |
0,1 мВ ПИК-ПИК; 0,1 мВ СКЗ; 1 мВ; 0,1 дБм или 4 бита (в зависимости от того, что меньше) |
|
|
Устанавливаемые единицы отображения |
В ПИК-ПИК, В СКЗ, дБм, В |
|
|
Смещение, 50 Ом |
Диапазон: ±5 В ПИК-ПИК(AC+DC) Погрешность: ±(1% от установленного значения + 1 мВ + 0,5% от амплитуды (В ПИК-ПИК) Разрешение: 1 мВ или 4 бита |
|
|
Выходное сопротивление, тип. (амплитуда 0 дБм, смещение 0 В) |
50 Ом ±1% |
|
|
Настройка импеданса нагрузки |
Настраиваемая нагрузка: от 1 Ом до 10 кОм; Высокое сопротивление |
|
|
Изоляция |
4 изолированные от земли группы попарно объединенных каналов. Максимальное напряжение изоляции постоянного тока составляет ±42 Впик. Изоляция между двумя каналами отсутствует. |
|
|
Защита |
Автоматически отключает вывод сигнала при перегрузке |
|
|
Частотные характеристики |
||
|
Синусоидальный сигнал |
Непрерывный сигнал: 1 мкГц ~ 500 МГц); Режим модуляции: 1 мкГц ~ 350 МГц; Пакетный режим: 126 мкГц ~ 350 МГц |
|
|
Прямоугольный сигнал |
Режим непрерывного сигнала: 1 мкГц ~ 170 МГц Режим модуляции/пакетный режим: 1 мкГц ~ 120 МГц |
|
|
Пилообразный сигнал |
Режим непрерывного сигнала: 1 мкГц ~ 5 МГц Режим модуляции/пакетный режим: 1 мкГц ~ 2,5 МГц |
|
|
Импульсный сигнал |
от 1 мкГц до 120 МГц |
|
|
Произвольная форма |
от 1 мкГц до 100 МГц |
|
|
Гармоники |
1 мкГц .. 250 МГц |
|
|
Шум (по уровню -3 дБ) |
500 МГц (при 0 дБм) |
|
|
Разрешение выходной частоты |
1 мкГц или 12 бит |
|
|
Точность (при 0°C ~ 50°C) |
±1 ppm от установленного значения (кроме сигналов произвольной формы) ±1 ppm от установленного значения + 1 мкГц (сигналы произвольной формы) |
|
|
Синусоидальный сигнал |
||
|
Неравномерность амплитуд (относительно 1 кГц, 0 дБм) |
< 5 МГц: ± 0,1 дБ ≥ 5 МГц ~ < 50 МГц: ± 0,2 дБ ≥50 МГц ~ < 100 МГц: ± 0,5 дБ ≥ 100 МГц ~ 200 МГц: ± 1,0 дБ ≥ 200 МГц: ±2,0 дБ |
|
|
Гармонические искажения, тип (0 дБм) |
10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -50 дБн ≥50 МГц ~ <200 МГц: < -45 дБн ≥ 200 МГц : < -35 дБн |
|
|
Общие гармонические искажения, тип (0 дБм) |
< 0,1% (10 Гц ~ 20 кГц) |
|
|
Негармонические искажения, тип (0 дБм) |
10 Гц ~ <10 МГц: < -60 дБн ≥10 МГц ~ <50 МГц: < -55 дБн ≥ 50 МГц : < -45 дБн + 6дБн/октаву |
|
|
Фазовый шум (0 дБм@10 кГц) |
20 МГц: < -105 дБн/Гц |
|
|
Остаточный тактовый шум, тип (0 дБм) |
- 60 дБм |
|
|
Фаза |
- 360º ~ + 360º, разрешение 0,01º |
|
|
Прямоугольный сигнал |
||
|
Время нарастания / спада, тип при 0 дБм, 50 Ω: |
≤ 0,8 нс |
|
|
Выброс, при 0 дБм и f > 1 кГц: |
< 5 % |
|
|
Джиттер (СКЗ) при 0 дБм и f> 1 кГц |
200 пс |
|
|
Фаза |
- 360º ~ + 360º, разрешение 0,01º |
|
|
Пилообразный сигнал |
||
|
Нелинейность (1 кГц, 0 дБм, симметрия 99,9%, в диапазоне амплитуд 10-90% |
< 0,1% от пик. мощности |
|
|
Симметрия (ограничена периодом пилообразной волны) |
0,1 ~ 99,9% |
|
|
Фаза |
- 360º ~ + 360º, разрешение 0,01º |
|
|
Импульсный сигнал |
||
|
Длительность импульса |
4,2 нс ~ 999,9 кс |
|
|
Разрешение ширины импульса |
100 пс или 5 бит |
|
|
Рабочий цикл |
0,01% ~ 99,99% |
|
|
Время нарастания/спада |
1,4 нс ~ 1 с (ограничено шириной импульса) |
|
|
Выброс (0 дБм, f >1 кГц) |
< 5 % |
|
|
Джиттер (СКЗ) 0 дБм, >1 кГц |
200 пс |
|
|
Фаза |
- 360º ~ + 360º, разрешение 0,01º |
|
|
Шум |
||
|
Тип |
Белый шум |
|
|
Произвольная форма |
||
|
Тип |
Встроенная форма сигнала; Сформированная и записанная пользователем форма сигнала |
|
|
Время нарастания / спада при 0 дБм |
≤ 3,5 нс |
|
|
Джиттер (СКЗ) 0 дБм, 0 дБм |
200 пс |
|
|
Фаза |
- 360º ~ + 360º, разрешение 0,01º |
|
|
Гармоники |
||
|
Порядок гармоник |
≤ 20 |
|
|
Тип гармоник |
последовательные гармоники, смешанные гармоники |
|
|
Амплитуда гармоник |
настраивается для каждой гармоники индивидуально |
|
|
Фаза гармоник |
настраивается для каждой гармоники индивидуально |
|
|
Модуляция |
||
|
Типы поддерживаемой модуляции |
AM, FM, PM, ASK, FSK, PSK, PWM, SUM |
|
|
AM |
несущая |
синусоидальная, прямоугольная, пилообразная, произвольная форма (кроме постоянного тока) |
|
источник модуляции |
внутренний, внешний |
|
|
порт внешней модуляции |
на передней панели |
|
|
форма сигнала внутренней модуляции |
синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная, шум, произвольная форма |
|
|
глубина модуляции |
0%~120% |
|
|
модулирующие частоты внутренней модуляции |
1 мГц~1 МГц |
|
|
ЧМ |
несущая |
синусоидальная, прямоугольная, пилообразная, произвольная (кроме постоянного тока) |
|
источник модуляции |
внутренний, внешний |
|
|
форма сигнала внутренней модуляции |
синусоидальная, прямоугольная, треугольная, нарастающая/спадающая пилообразная а, шум, произвольная |
|
|
модулирующие частоты внутренней модуляции |
1 мГц~1 МГц |
|
|
ФМ |
несущая |
синусоидальная, прямоугольная, пилообразная , произвольная (кроме постоянного тока) |
|
источник модуляции |
внутренний, внешний |
|
|
форма сигнала внутренней модуляции |
синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная |
|
|
модулирующие частоты внутренней модуляции |
1 мГц~1 МГц |
|
|
Фаза |
0 º ~ + 360º, разрешение 0,01º |
|
|
ASK, FSK, PSK |
несущая |
синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока) |
|
источник модуляции |
внутренний, внешний |
|
|
Порт входа сигнала внешней модуляции |
на передней панели, на задней панели |
|
|
модулирующие частоты внутренней модуляции |
1 мГц~1 МГц |
|
|
количество позиций |
2 |
|
|
ШИМ |
несущая |
импульсный сигнал |
|
источник модуляции |
внутренний, внешний |
|
|
Порт входа сигнала внешней модуляции |
на передней панели, на задней панели |
|
|
форма сигнала внутренней модуляции |
синусоидальная , прямоугольная , треугольная , нарастающая/спадающая пилообразная , шум, произвольная |
|
|
модулирующие частоты внутренней модуляции |
1 мГц~1 МГц |
|
|
ширина заполнения |
0%~49,99% периода импульса |
|
|
SUM (добавление к выходному сигналу дополнительного сигнала) |
несущая |
синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока) |
|
формы добавляемых сигналов |
синусоидальная , прямоугольная , пилообразная , шум, произвольная |
|
|
диапазон суммирования |
0%~100% от заданного значения размаха сигнала (В ПИК-ПИК) |
|
|
Пакетные последовательности |
||
|
Несущая |
синусоидальная , прямоугольная , пилообразная , шум, произвольная (кроме постоянного тока) |
|
|
Количество пакетов |
1 ~ 1 000 000 или без ограничений |
|
|
Период пакета |
4 мкс ~ 8000 с |
|
|
Фаза пакета |
- 360º ~ + 360º, разрешение 0,01º |
|
|
Задержка запуска |
0 ~ 85 с |
|
|
Источник |
внешний триггер |
|
|
Синхронизация |
внутренний триггер, внешний нарастающий фронт, внешний спадающий фронт, задаваемый пользователем триггер, синхронизированный запуск (только в удаленном режиме) |
|
|
Характеристики развёртки |
||
|
Тип |
линейная, логарифмическая, ступенчатая |
|
|
Несущая |
синусоидальная , прямоугольная , пилообразная , произвольная (кроме постоянного тока) |
|
|
Время сканирования |
1 мс ~ 250 000 с |
|
|
Время удержания/возврата |
0 ~ 3600 с |
|
|
Направление |
вверх, вниз |
|
|
Источник синхронизации |
внутренняя, внешняя, нарастающий фронт, спадающий фронт, задаваемый пользователем |
|
|
Метка |
задний фронт синхросигнала (программируется) |
|
|
Диапазон настройки начальной/конечной частоты развертки |
||
|
Синусоидальный сигнал |
1 мкГц ~ 350 МГц |
|
|
Прямоугольный сигнал |
1 мкГц ~ 120 МГц |
|
|
Пилообразный сигнал |
1 мкГц ~ 2,5 МГц |
|
|
Сигнал произвольной формы |
1 мкГц ~ 100 МГц |
|
|
Дополнительные режимы |
||
|
Типы |
произвольная , последовательности, PRBS, многоимпульсный, многотональный, шаблоны, IQ |
|
|
Частота дискретизации сигнала произвольной формы |
1 мкВыб/с ~ 1,25 Гвыб/с |
|
|
Последовательности |
||
|
Частота дискретизации |
1 мквыб/с ~ 1,25 Гвыб/с |
|
|
Точность частоты дискретизации |
10-6 выб/с |
|
|
Разрешение частоты дискретизации |
1 мквыб/с или 12 бит |
|
|
Глубина записи сигнала |
32 точки/канал ~ 64 Мточек/канал (128 Мточек/канал – опционально) |
|
|
Количество сигналов |
512 |
|
|
Количество циклов |
1 ~ 256 |
|
|
Время синхронизации |
4 мкс~8000 с |
|
|
PRBS (псевдослучайная последовательность) |
||
|
Скорость передачи данных |
1 мкбит/с~300 Мбит/с |
|
|
Длина последовательности |
2sup |
|
|
Длительность фронта |
2 нс~1 мкс |
|
|
Джиттер (СКЗ) |
200 пс |
|
|
Многоимпульсный режим |
||
|
Количество импульсов |
2~30 |
|
|
Задержка |
5 мкс~1 с |
|
|
Длительность высокого/низкого уровня |
20 нс~150 мкс |
|
|
Длительность фронта |
2 нс~1 мкс |
|
|
Многотональный режим |
||
|
Количество тонов |
2 ~ 16 |
|
|
Шаблоные сигналы |
||
|
Скорость передачи данных |
1 мкбод~300 Мбод |
|
|
Метод ввода |
из шаблона, из файла |
|
|
Тип кодирования |
NRZ, RZ, Манчестер |
|
|
Форматы данных |
Двоичный, шестнадцатеричный (поддерживает кодировку 4B5B), символьный KD (поддерживает кодировку 8B10B) |
|
|
Максимальная длина элемента кода |
Шаблон: 4000 бит (двоичный), 1000 бит (шестнадцатеричный/символ KD). Файл: 128 Мбит (двоичный), 32 Мбит (шестнадцатеричная запись/KD). |
|
|
Амплитуда по умолчанию |
ТТЛ, КМОП5,0, КМОП3,3, КМОП2,5, КМОП1.8, ECL, PECL |
|
|
IQ |
||
|
Скорость кода |
100 выб/с~100 млн. выб/с |
|
|
Длина кода |
10 ~ 20 M |
|
|
Тип модуляции |
BPSK, QPSK, 8PSK, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM |
|
|
Режим кодирования |
ВЫКЛ, дифференциальное кодирование, кодирование Грея, дифференциальное + кодирование Грея |
|
|
Центральная частота |
0~500 МГц |
|
|
ПАРАМЕТРЫ ДОПОЛНИТЕЛЬНЫХ ВХОДОВ/ВЫХОДОВ |
||
|
Вход внешней модуляции |
||
|
Диапазон ввода |
ASK, FSK, PSK: логический уровень 3,3 В. AM, FM, PM, PWM: ±5 В во всем диапазоне |
|
|
Диапазон частот |
Передняя панель SMB: DC ~ 100 кГц (1 Мвыб/с) BNC на задней панели: DC ~ 10 Мбит/с |
|
|
Входное сопротивление |
10 кОм |
|
|
Виды модуляции |
ASK, FSK, PSK: BNC (задняя панель) или SMB (передняя панель) опционально AM, FM, PM, PWM: SMB (передняя панель) |
|
|
Внешний триггерный/стробируемый пакетный вход |
||
|
Совместимость |
TTL |
|
|
Входное сопротивление |
10 кОм |
|
|
Фронт |
Передний/задний (опционально) |
|
|
Минимальная длительность импульса |
100 нс |
|
|
Диапазон задержки запуска |
0 ~ 85 с |
|
|
Разрешение задержки запуска |
100 пс или 5 бит |
|
|
Джиттер (СКЗ), типичный (от входа триггера до выхода сигнала, пакетный режим) |
800 пс |
|
|
Разъем |
BNC (задняя панель) |
|
|
Триггерный выход |
||
|
Уровень |
3,3 В CMOS |
|
|
Выходное сопротивление |
50 Ом |
|
|
Джиттер (среднеквадратичное значение) Типичный (режим выхода CW), |
400 пс |
|
|
Разъем |
BNC (задняя панель) |
|
|
Выход синхронизации |
||
|
Совместимость |
TTL |
|
|
Импеданс |
50 Ом |
|
|
Разъем |
SMB (передняя панель) |
|
|
Вход опорной частоты 10 МГц |
||
|
Импеданс |
1 кОм |
|
|
Разъём |
BNC |
|
|
Развязка |
AC |
|
|
Уровень входных сигналов |
100 мВ ПИК-ПИК ~ 5 В ПИК-ПИК |
|
|
Допустимый разброс входного сигнала (более-блокировка) |
10 МГц ± 100 Гц |
|
|
Выход опорной частоты 10 МГц |
||
|
Импеданс |
50 Ом |
|
|
Разъём |
BNC, задняя панель |
|
|
Развязка |
AC |
|
|
Уровень выходных сигналов, тип, 50 Ом |
1,2 В ПИК-ПИК |
|
|
Защита |
||
|
Защита от перенапряжения |
Защита от перенапряжения срабатывает в следующих двух случаях: 1. Настройка амплитуды прибора превышает 4 В пик-пик, или выходной сигнал превышает 2 В постоянного тока, а входное напряжение превышает ±12×(1±5%)В (< 10 кГц). Напряжение разрушения: ±18 (В переменного + постоянного тока). 2. Амплитуда прибора установлена меньше или равна 4 В (размах), или выходной сигнал меньше 2 В постоянного тока, а входное напряжение превышает ±2,5×(1±5%) В (<10 кГц). Разрушающее напряжение: ±3,5 (В переменного + постоянного тока). |
|
|
Общие характеристики |
||
|
Тип дисплея |
10,1” сенсорный экран цветного изображения 1280 х 800, 16:9 |
|
|
Время выхода на рабочий режим |
не менее 30 минут |
|
|
Внутренняя энергонезависимая память |
128 ГБ |
|
|
Электропитание |
AC 100–240 В, 47–63 Гц или 115 В, 360–440 Гц |
|
|
Потребляемая мощность |
не более 210 Вт |
|
|
Рабочий диапазон температур |
от 0°C до +40°C |
|
|
Габариты |
358 х 215 х 122 мм (5U) |
|
|
Вес |
4,2 кг |
|
|
Коммуникационные интерфейсы |
||
|
LAN |
1 шт., задняя панель, интерфейс 10/100 BASE-T, поддержка LXI-C |
|
|
Web Control |
IP-адрес |
|
|
HDMI |
Видеовыход высокой четкости на задней панели (тип A) |
|
|
USB 3.0 Host |
1 шт., передняя панель |
|
|
USB 3.0 Device |
1 шт., задняя панель, поддержка протокола TMC |
|
Для покупки товара в нашем интернет-магазине выберите понравившийся товар и добавьте его в корзину. Далее перейдите в Корзину и нажмите на «Оформить заказ» или «Быстрый заказ».
Когда оформляете быстрый заказ, напишите ФИО, телефон и e-mail. Вам перезвонит менеджер и уточнит условия заказа. По результатам разговора вам придет подтверждение оформления товара на почту или через СМС. Теперь останется только ждать доставки и радоваться новой покупке.
Оформление заказа в стандартном режиме выглядит следующим образом. Заполняете полностью форму по последовательным этапам: адрес, способ доставки, оплаты, данные о себе. Советуем в комментарии к заказу написать информацию, которая поможет курьеру вас найти. Нажмите кнопку «Оформить заказ».
Оплачивайте покупки удобным способом. В интернет-магазине доступно 3 варианта оплаты:
- Наличные при самовывозе или доставке курьером. Специалист свяжется с вами в день доставки, чтобы уточнить время и заранее подготовить сдачу с любой купюры. Вы подписываете товаросопроводительные документы, вносите денежные средства, получаете товар и чек.
- Безналичный расчет при самовывозе или оформлении в интернет-магазине: карты Visa и MasterCard. Чтобы оплатить покупку, система перенаправит вас на сервер системы ASSIST. Здесь нужно ввести номер карты, срок действия и имя держателя.
- Электронные системы при онлайн-заказе: PayPal, WebMoney и Яндекс.Деньги. Для совершения покупки система перенаправит вас на страницу платежного сервиса. Здесь необходимо заполнить форму по инструкции.
Экономьте время на получении заказа. В интернет-магазине доступно 4 варианта доставки:
- Курьерская доставка работает с 9.00 до 19.00. Когда товар поступит на склад, курьерская служба свяжется для уточнения деталей. Специалист предложит выбрать удобное время доставки и уточнит адрес. Осмотрите упаковку на целостность и соответствие указанной комплектации.
- Самовывоз из магазина. Список торговых точек для выбора появится в корзине. Когда заказ поступит на склад, вам придет уведомление. Для получения заказа обратитесь к сотруднику в кассовой зоне и назовите номер.
- Постамат. Когда заказ поступит на точку, на ваш телефон или e-mail придет уникальный код. Заказ нужно оплатить в терминале постамата. Срок хранения — 3 дня.
- Почтовая доставка через почту России. Когда заказ придет в отделение, на ваш адрес придет извещение о посылке. Перед оплатой вы можете оценить состояние коробки: вес, целостность. Вскрывать коробку самостоятельно вы можете только после оплаты заказа. Один заказ может содержать не больше 10 позиций и его стоимость не должна превышать 100 000 р.
Другие товары группы «Генераторы сигналов НЧ, ВЧ, шума»
Другие товары бренда «RIGOL»
Нужна консультация?
Наши специалисты ответят на любой интересующий вопрос
