Универсальный вход переменного тока / полный диапазон
Защита: от короткого замыкания/ от перегрузки/ от перенапряжения
Охлаждение за счет свободной конвекции воздуха
Установка на DIN рейку TS 35/7.5 или 15
Светодиодный индикатор включения
АC/DC преобразователи с выходной мощностью от 30Вт до 240Вт серии DR предназначены для монтажа на DIN рейку. Диапазон входных напряжений переменного тока для АC/DC преобразователей серии DR от 85В до 264В частотой от 47Гц до 63Гц, или от 120В до 370В постоянного напряжения. Выходное напряжение регулируемое в пределах ±10%, один канал: 5 В, 12В, 24В или 48В в зависимости от типа. Имеется защита от короткого замыкания и перенапряжения по выходным цепям, защита от перегрева, мягкий пуск с ограничением пускового тока.
Технические характеристики
|
Модель |
DR-120-12 |
DR-120-15 |
DR-120-24 |
DR-120-48 |
|
Выходное напряжение постоянного тока |
12V |
15V |
24V |
48V |
|
Допустимое отклонение выходного напряжения |
±2% |
±2% |
±1% |
±1% |
|
Номинальный ток на выходе |
10A |
8A |
5A |
2.5A |
|
Диапазон тока на выходе |
0-10A |
0-8A |
0-5A |
0-2.5A |
|
Уровень шума на выходе |
85mVp-p |
85mVp-p |
85mVp-p |
100mVp-p |
|
Нестабильность выходного напряжения по сети |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
Нестабильность по нагрузке |
±1% |
±1% |
±1% |
±1% |
|
Номинальная мощность |
120W |
120W |
120W |
120W |
|
КПД |
80% |
81% |
84% |
85% |
|
Диапазон регулировки напряжения |
10.8~13.2V |
13.5~16.5V |
21.6~26.4V |
43.2~52.8V |
|
Диапазон входных напряжений |
85~264VAC 47~63Hz;120~370VDC |
|||
|
Переменный ток |
3.3A/115V 2A/230V |
|||
|
Пусковой ток (max.) |
Cold-start current 30A/115V 60A/230V |
|||
|
Ток утечки |
<3.5mA/240VAC |
|||
|
Защита от перегрузки |
105%~150% Type: pulsing hiccup shutdown Reset: tuto recovery |
|||
|
Защита от перенапряжения |
13.8~16.2V |
18~21V |
27.6~32.4V |
58~62V |
|
Температурный коэффициент |
±0.03%/°c(0~50°c) |
|||
|
Время установки, нарастания, удержания |
500ms,70ms, 50ms/230V |
|||
|
Вибрация |
10~500Hz, 2G 10min,/1cycle, Period for 60min, Each axes |
|||
|
Выдерживаемое напряжение |
Input and output internal: Input and encolsur: 1.5KvAC, Output and enclosure: 0.5KvAC |
|||
|
Сопротивление изоляции |
Input and output internal: Input and enclosure, Output and enclosure:500VDC/100MΩ |
|||
|
Рабочая температура и влажность |
10°c~50°c(Refer to output derating curve), 20%~90%RH |
|||
|
Габаритный размер |
65.5×125.2×100mm |
|||
|
Вес |
0.8Kgs 24PCS/19.2Kg/1.1CUFT |
|||
|
Стандарты безопасности |
Meet UL 1012 requiement (Not apply for the mark) |
|||
|
Электромагнитная совместимость |
Meet FCC PART 15 J Conduction class B |
|||

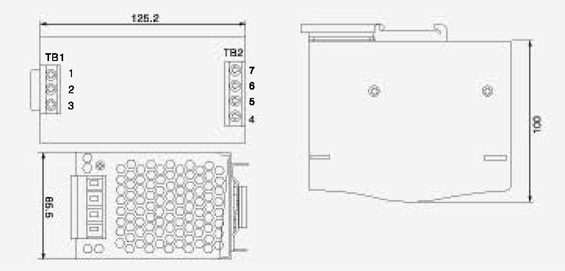

Габаритные размеры и схема подключения
Pin 1, 2: AC вход
Pin 3: земля
Pin 4, 5: DC выход -V
Pin 6, 7: DC выход +V|
Напряжение на входе
|
88 ~ 264VAC 120 ~ 370VDC |
|
Напряжение на выходе
|
12VDC |
|
Мощность
|
120 |
|
Номинальный ток
|
10.00 |
|
Монтаж
|
DIN-рейка |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Пластик |
|
Степень защиты
|
IP20 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
55х100х125 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
