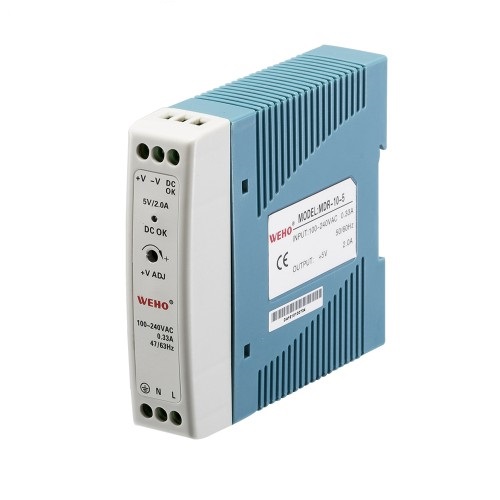

MDR-10-5 представляет собой компактный импульсный источник питания, устанавливаемый на DIN-рейку.
Полностью изолированный ультра узкий пластиковый корпус для предотвращения контакта пользователя и риска поражения электрическим током;
Эффективность до 76%;
Охлаждение только за счет свободной конвекции воздуха до 60°C, что значительно увеличивает надежность и срок службы источника питания;
Низкое энергопотребление без нагрузки для экономии энергии;
Защита от короткого замыкания, перегрузки и перенапряжения;
Контакт реле DC OK со светодиодным индикатором для контроля состояния блока питания.
Технические характеристики
|
Модель |
MDR-10-5 |
MDR-10-12 |
MDR-10-15 |
MDR-10-24 |
|
Выходное напряжение постоянного тока |
5V |
12V |
15V |
24V |
|
Номинальный ток на выходе |
2A |
0.84A |
0.67A |
0.42A |
|
Диапазон выходного тока |
0-2A |
0-0.84A |
0-0.67A |
0-0.42A |
|
Номинальная мощность |
10W |
10W |
10W |
10W |
|
Уровень шума на выходе |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
|
Подстройка выходного напряжения |
-5%,+10% |
-8%,+10% |
±10% |
±10% |
|
Отклонение напряжения от номинального |
±2% |
±1% |
±1% |
±1% |
|
Время установки, время нарастания |
500ms,30ms/230VAC 1000ms,30ms/115VAC at full load |
|||
|
Время удержания |
50ms/230VAC 20ms/115VAC at full load |
|||
|
ВХОД |
||||
|
Входное напряжение |
88~264VAC 47~63Hz; 124~370VDC |
|||
|
Переменный ток |
0.05A/115V 0.35A/ 230V |
|||
|
КПД |
76% |
80% |
81% |
84% |
|
Пусковой ток |
Cold start 20A/115V 40A/230V |
|||
|
Ток утечки |
<1mA/240VAC |
|||
|
ЗАЩИТА |
||||
|
Защита от перегрузки |
105%~160% |
|||
|
Protection type: Constant current limiting, recovers automatically after fault condition is removed |
||||
|
Защита от перенапряжения |
115%~135% |
|||
|
Protection type: Shut down o/p voltage, re-power on to recover |
||||
|
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ |
||||
|
Температура, влажность окружающей среды |
-20°C~+60°C; 20%~90%RH |
|||
|
Температура, влажность хранения |
-40°C~+85°C; 10%~95%RH |
|||
|
Температурный коэффициент |
±0.03%/°C(0~50°C) |
|||
|
Вибрация |
10~500Hz, 2G 10min./1cycle, period for 60min, each along X, Y, Z axes |
|||
|
Выдерживаемое напряжение |
I/P-O/P: 3KVAC |
|||
|
Сопротивление изоляции |
I/P-O/P: 100M Ohms / 500VDC |
|||
|
СТАНДАРТЫ |
||||
|
Стандарты безопасности |
Design refer to UL60950-1,TUV EN60950-1,EN50178 |
|||
|
Электромагнитная совместимость |
Design refer to EN55011,EN55022,EN61000-3-2,-3,EN61000-4-2,3,4,5,6,8,11,ENV50204,EN55024,EN61000-6-2,EN61204-3 |
|||
|
Размеры |
22.5*90*100 мм (W*H*L) |
|||
|
Вес |
0.20кг |
|||
Размеры
DC выход -V
DC выход +V|
Напряжение на входе
|
88 ~ 264VAC 120 ~ 370VDC |
|
Напряжение на выходе
|
5VDC |
|
Мощность
|
10 |
|
Номинальный ток
|
2.00 |
|
Монтаж
|
DIN-рейка |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Пластик |
|
Степень защиты
|
IP40 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
22х100х90 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
