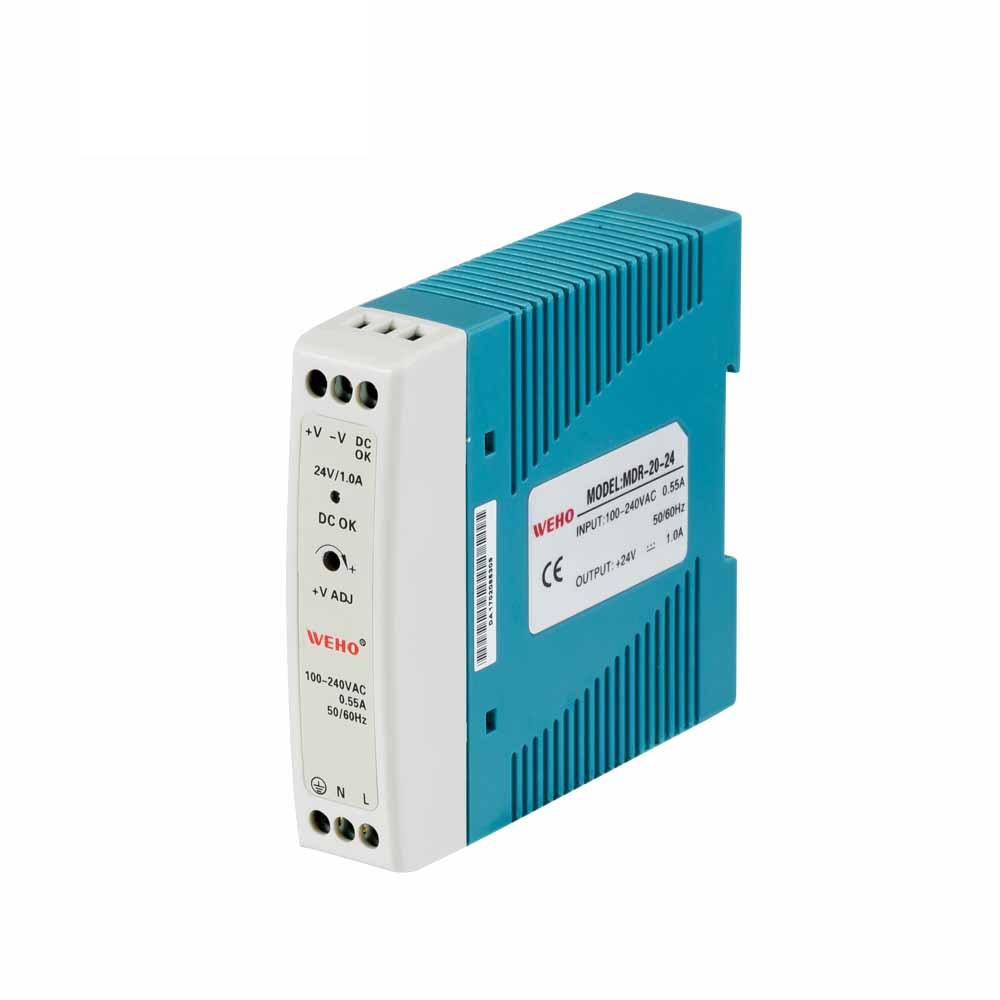

MDR-20-24 представляет собой компактный импульсный источник питания, устанавливаемый на DIN-рейку.
Полностью изолированный ультра узкий пластиковый корпус для предотвращения контакта пользователя и риска поражения электрическим током;
Эффективность до 80%;
Охлаждение только за счет свободной конвекции воздуха до 60°C, что значительно увеличивает надежность и срок службы источника питания;
Низкое энергопотребление без нагрузки для экономии энергии;
Защита от короткого замыкания, перегрузки и перенапряжения;
Контакт реле DC OK со светодиодным индикатором для контроля состояния блока питания.
Технические характеристики
|
Модель |
MDR-20-5 |
MDR-20-12 |
MDR-20-15 |
MDR-20-24 |
|
|
Выход |
Выходное напряжение постоянного тока |
5V |
12V |
15V |
24V |
|
Номинальный ток на выходе |
3A |
1.67A |
1.34A |
1A |
|
|
Диапазон выходного тока |
0 ~ 3A |
0 ~ 1.67A |
0 ~ 1.34A |
0 ~ 1A |
|
|
Номинальная мощность |
15W |
20W |
20W |
24W |
|
|
Уровень шума на выходе (max.) Примеч.2 |
80mVp-p |
120mVp-p |
120mVp-p |
150mVp-p |
|
|
Диапазон регулировки напряжения |
4.75 ~ 5.5V |
10.8 ~ 13.2V |
13.5 ~ 16.5V |
21.6 ~ 26.4V |
|
|
Отклонение напряжения от номинального Примеч.3 |
±2.0% |
±1.0% |
± 1.0% |
± 1.0% |
|
|
Нестабильность по питанию |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
|
|
Нестабильность по нагрузке |
±1.0% |
±1.0% |
± 1.0% |
± 1.0% |
|
|
Время установки, время нарастания Примеч.5 |
500ms, 30ms/230VAC 1000ms, 30ms/115VAC at full load |
||||
|
Время удержания |
50ms/230VAC 20ms/115VAC at full load |
||||
|
Вход |
Входное напряжение |
85 ~ 264VAC 120 ~ 370VDC |
|||
|
Частота |
47 ~63Hz |
||||
|
КПД |
76% |
80% |
81% |
84% |
|
|
Переменный ток |
0.55A/115VAC 0.35A/230VAC |
||||
|
Пусковой ток |
COLD START 20A/115VAC,40A/230VAC |
||||
|
Ток утечки |
<1mA/240VAC |
||||
|
Защита |
От перегрузки |
105 ~ 160% rated output power |
|||
|
Protection type : Constant current limiting, recovers automatically after fault condition is removed |
|||||
|
От перенапряжения |
5.75 ~ 6.75V |
13.8 ~ 16.2V |
17.25 ~ 20.25V |
27.6 ~ 32.4V |
|
|
Protection type : Shut down o/p voltage, re-power on to recover |
|||||
|
FUNCTION |
DC OK ACTIVE SIGNAL (max.) |
3.75 ~ 6V / 50mA |
9 ~ 13.5V / 40mA |
11.5 ~ 16.5V / 40mA |
18 ~ 27V / 20mA |
|
Условия окружающей среды |
Температура |
-20 ~ +70C |
|||
|
Влажность |
20 ~ 90% RH без образования конденсата |
||||
|
Температура, влажность хранения |
-40 ~ +85C, 10 ~ 95% RH |
||||
|
Температурный коэффициент |
±0.03%/C (0 ~ 50C) |
||||
|
Вибрация |
Component:10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
||||
|
Безопасность |
Стандарты безопасности |
UL508, TUV EN60950-1 approved |
|||
|
Выдерживаемое напряжение |
I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC |
||||
|
EMC |
Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms / 500VDC / 25C/ 70% RH |
|||
|
EMC излучение |
Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3 |
||||
|
EMC защита |
Compliance to EN61000-4-2, 3, 4, 5, 6, 8, 11, EN55024,EN61000-6-1,EN61204-3, light industry level, criteria A |
||||
|
Другое |
Средняя наработка на отказ |
236.9 тыс. часов min. MIL-HDBK-217F (25C) |
|||
|
Размеры |
22.5*90*100mm (W*H*D) |
||||
|
Вес |
0.19Kg; 72pcs/14.7Kg/0.91CUFT |
||||
|
Примечания |
1. Все параметры, НЕ упомянутые специально, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C. |
||||
|
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары с параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
|||||
|
3. Продолжительность времени настройки измеряется при первом холодном пуске. Включение/выключение питания может привести к увеличению времени настройки. |
|||||

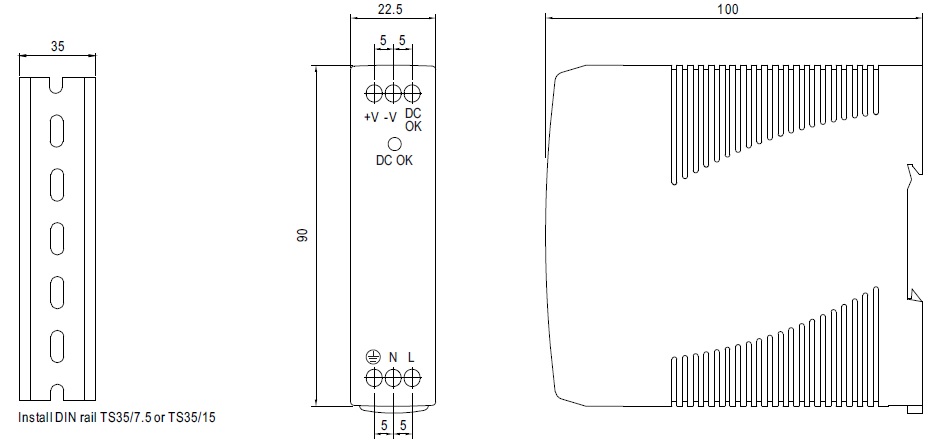

Размеры
DC выход -V
DC выход +V
|
Напряжение на входе
|
88 ~ 264VAC 120 ~ 370VDC |
|
Напряжение на выходе
|
24VDC |
|
Мощность
|
20 |
|
Номинальный ток
|
1.00 |
|
Монтаж
|
DIN-рейка |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Пластик |
|
Степень защиты
|
IP40 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
22х100х90 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
