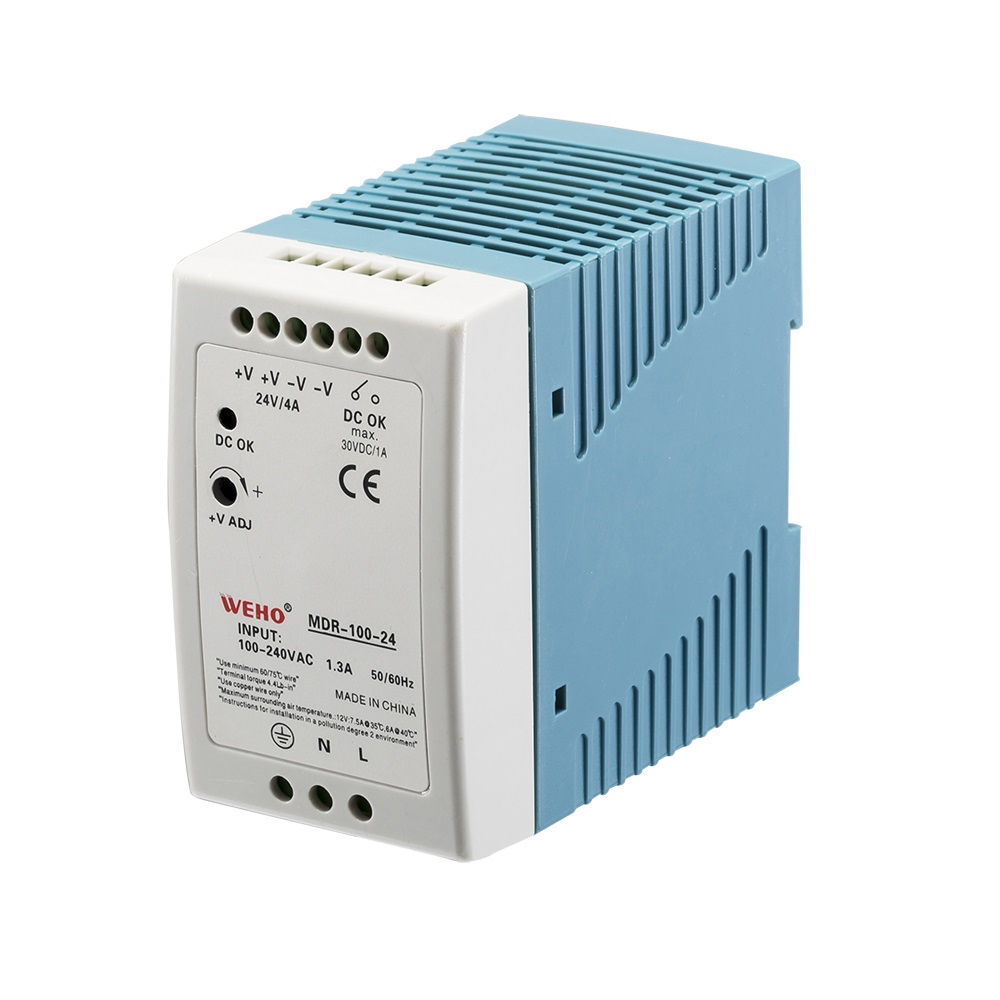

MDR-100-24 представляет собой компактный импульсный источник питания, устанавливаемый на DIN-рейку.
Полностью изолированный ультра узкий пластиковый корпус для предотвращения контакта пользователя и риска поражения электрическим током;
Эффективность до 78%;
Охлаждение только за счет свободной конвекции воздуха до 60°C, что значительно увеличивает надежность и срок службы источника питания;
Низкое энергопотребление без нагрузки для экономии энергии;
Защита от короткого замыкания, перегрузки и перенапряжения;
Контакт реле DC OK со светодиодным индикатором для контроля состояния блока питания.
Технические характеристики
|
MODEL |
MDR-100-12 |
MDR-100-15 |
MDR-100-24 |
MDR-100-48 |
|
|
Выход |
Напряжение постоянного тока |
12V |
15V |
24V |
48V |
|
Номинальный ток |
7.5A |
6.7A |
4A |
2A |
|
|
Диапазон постоянного тока |
0 ~ 7.5A |
0 ~6.7A |
0 -4A |
0-2A |
|
|
Номинальная мощность |
100W |
100W |
100W |
100W |
|
|
Пульсации и шум (max.) |
80mVp-p |
120mVp-p |
150mVp-p |
200mVp-p |
|
|
Диапазон регулировки выходного напряжения |
12 -13.2V |
15-16.5V |
24 – 26.4V |
48 ~ 56V |
|
|
Допустимое отклонение выходного напряжения |
±2.0% |
±1.0% |
±1.0% |
±1.0% |
|
|
Нестабильность сети |
±1.0% |
±1.0% |
±1.0% |
±1.0% |
|
|
Нестабильность нагрузки |
±1.5% |
±1.0% |
±1.0% |
±1.0% |
|
|
Время установки, время нарастания Примеч.5 |
500ms, 30ms/230VAC 500ms, 30ms/115VAC at full load |
||||
|
Время удержания |
50ms/230VAC 20ms/115VAC at full load |
||||
|
Вход |
Диапазон напряжения |
85 – 264VAC 120-370VDC |
|||
|
Диапазон частот |
47 ~ 63Hz |
||||
|
КПД |
78% |
86% |
88% |
87% |
|
|
Переменный ток |
1.8A/115VAC 1A/230VAC |
||||
|
Пусковой ток |
COLD START 30A/115VAC,60A/230VAC |
||||
|
Ток утечки |
<1mA/240VAC |
||||
|
Защита |
От перегрузки |
105 – 150% rated output power |
|||
|
Protection type: Constant current limiting, recovers automatically after fault condition is removed |
|||||
|
От перенапряжения |
6.25-7.25V |
15.6 – 18V |
31.2-36V |
57.6 – 64.8V |
|
|
Protection type: Shut down o/p voltage, re-power on to recover |
|||||
|
FUNCTION |
DC OK SIGNAL |
Relay contact rating (max.): 30V/1A resistive |
|||
|
Условия окружающей среды |
Влажность при эксплуатации |
20 ~ 90% RH non-condensing |
|||
|
Температура, влажность хранения |
-40 ~ +85°C, 10 ~ 95% RH |
||||
|
Температурный коэффициент |
±0.03%/°C (0 – 50°C) |
||||
|
Вибрация |
Component: 10 – 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6 |
||||
|
Безопасность и EMC |
Стандарты безопасности |
UL508, UL60950-1, TUV EN60950-1 approved |
|||
|
Выдерживаемое напряжение |
l/P-0/P:3KVAC l/P-FG:2KVAC 0/P-FG:0.5KVAC |
||||
|
Сопротивление изоляции |
l/P-O/P, l/P-FG, 0/P-FG:>100M Ohms/500VDC/25°C/70% RH |
||||
|
EMC излучение |
Compliance to EN55011, EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3 |
||||
|
EMC защита |
Compliance to EN6100(M-2,3,4,5,6,8,11, EN55024, EN61000-6-2, EN61204-3, heavy industry level, criteria A |
||||
|
Другое |
Средняя наработка на отказ |
299.2K hrs min. MIL-HDBK-217F (25°C) |
|||
|
Размеры |
50*90*100mm (W*H*D) |
||||
|
Упаковка |
0.42Kg; 30pcs/20Kg/0.82CUFT |
||||
|
Примечания |
1. Все параметры, НЕ упомянутые специально, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25°C. |
||||
|
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары с параллельными конденсаторами 0,1 мкФ и 47 мкФ. |
|||||
|
3. Продолжительность времени настройки измеряется при первом холодном пуске. Включение/выключение питания может привести к увеличению времени настройки. |
|||||

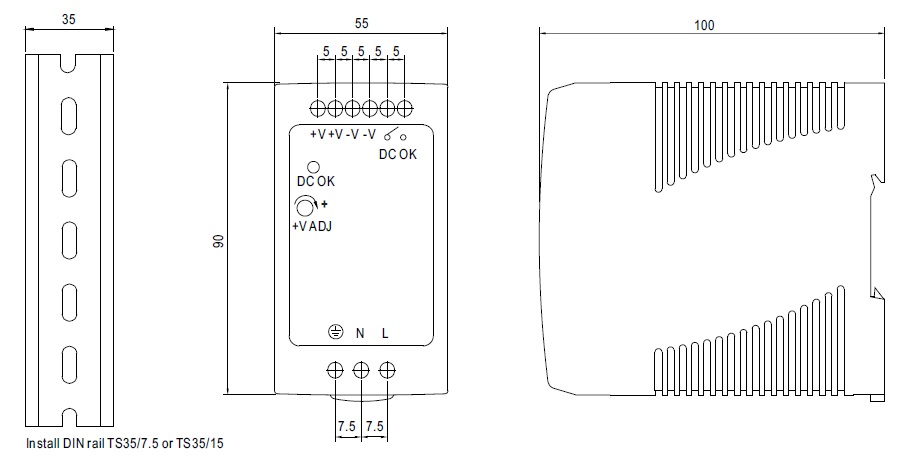

Размеры
|
Напряжение на входе
|
88 ~ 264VAC 120 ~ 370VDC |
|
Напряжение на выходе
|
24VDC |
|
Мощность
|
100 |
|
Номинальный ток
|
4.00 |
|
Монтаж
|
DIN-рейка |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Пластик |
|
Степень защиты
|
IP40 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
55х100х90 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
