Высокая эффективность, высокая надежность и низкая стоимость
-
Переключатель выбора диапазона входного напряжения
-
Защита от короткого замыкания, перегрузки
-
Воздушное охлаждение
-
Рабочая частота 25 кГц
-
Гарантия 2 года
-
Размер: 199 * 110 * 50 мм (Д * Ш * В)
АC/DC преобразователи серии S мощностью от 15Вт до 500Вт имеют защитный перфорированный корпус. Мощные преобразователи имеют встроенный вентилятор для принудительного охлаждения. Диапазон входных напряжений переменного тока от 85В до 264В частотой от 47Гц до 63Гц или от 240В до 370В постоянного напряжения. Выходные напряжения: 5В, 7,5В, 9В, 12В, 13,5В, 15В, 24В, 27В, 30В и 48В в зависимости от типа. Регулировка выходного напряжения ±10%. Защита от короткого замыкания и перенапряжения по выходным цепям с автоматическим восстановлением. Ограничение пускового тока и мягкий старт.
Технические характеристики
|
Модель |
S-200-12 |
S-200-13.5 |
S-200-15 |
S-200-24 |
S-200-27 |
S-200-48 |
|
|
Выход |
Выходное напряжение постоянного тока |
12V |
13.5V |
15V |
24V |
27V |
48V |
|
Допустимое отклонение выходного напряжения |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
|
|
Номинальный ток на выходе |
16.5A |
14.7A |
13A |
8.3A |
7.4A |
4.2A |
|
|
Диапазон тока на выходе |
0-16.5A |
0-14.7A |
0-13A |
0-8.3A |
0-7.4A |
0-4.2A |
|
|
Номинальная мощность |
198W |
198.45W |
198W |
199.2W |
199.8W |
201.6W |
|
|
Пульсация и шум |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
200mVp-p |
240mVp-p |
|
|
Диапазон регулировки выходного напряжения |
-16%，+10% |
-12%，+11% |
-10%，+20% |
-16%，+10% |
-4%，+18% |
-15%，+17% |
|
|
Время установки, нарастания, удержания |
200ms,100ms,20ms Loaded with |
||||||
|
Вход |
Диапазон входных напряжений |
90～132 VAC or 180～264VAC 47～63 Hz；The switch choice |
|||||
|
Переменный ток |
4.5A/115VAC 2.5A/230VAC |
||||||
|
КПД |
76% |
79% |
78% |
82% |
82% |
83% |
|
|
Пусковой ток (max.) |
50A/115V 50A/230V |
||||||
|
Ток утечки |
＜3.5 mA/240VAC |
||||||
|
Защита |
Защита от перегрузки |
115%～135% |
|||||
|
Protection way: current limiting, automatic recovery |
|||||||
|
Защита от перенапряжения |
115%～135% |
||||||
|
Protection way: voltage limitation, automatic recovery |
|||||||
|
Защита от перегрева |
RTH3≥90℃when |
||||||
|
Условия эксплкатации и хранения |
Рабочая температура и влажность |
-10℃～+50℃；20%～90 %RH |
|||||
|
Температура и влажность хранения |
-20℃～+85℃；10%～95 %RH |
||||||
|
Вибрация |
10～500Hz，2G 10min./1 cycle time, 60 minutes, the axis |
||||||
|
Безопасность |
Выдерживаемое напряжение |
Input/output: 1.5 KVAC input and between to KVAC output and the earth: 1.5:0.5 KVAC |
|||||
|
Сопротивление изоляции |
Between the input and output, the input and output, and ground: |
||||||
|
Стандарты |
Безопасность |
Accord with |
|||||
|
EMC стандарт |
Drsign refer to FCC Part15 J Conduction Class A |
||||||
|
Прочее |
Вес |
0.9Kg |
|||||
|
Упаковка |
20pcs/18Kg |
||||||
|
Примечания |
Все параметры измерены при входном напряжении 230VAC, |
||||||

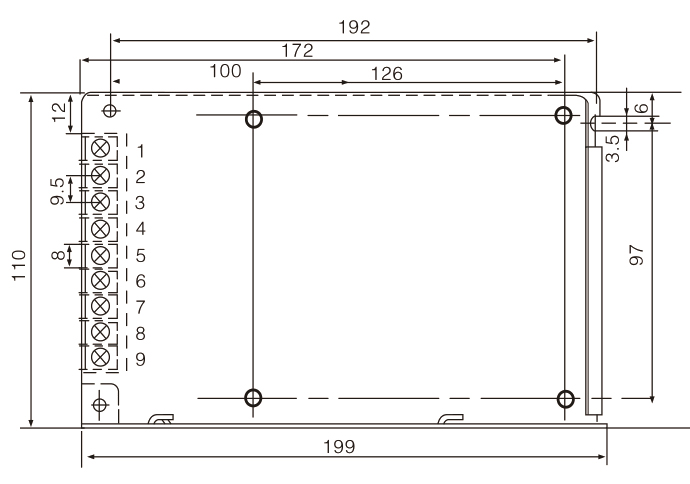

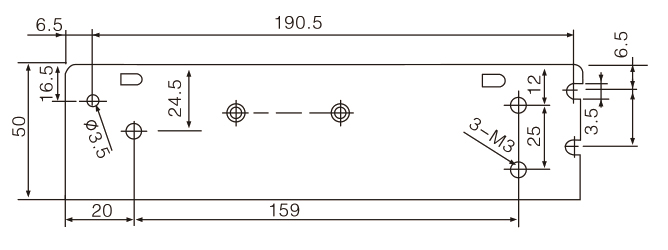

Габаритные размеры и схема подключения
Pin 1, 2: AC вход
Pin 3: земля
Pin 4, 5, 6: DC выход -V
Pin 7, 8, 9: DC выход +V
|
Напряжение на входе
|
88 ~ 264VAC |
|
Напряжение на выходе
|
24VDC |
|
Мощность
|
200 |
|
Номинальный ток
|
8.33 |
|
Монтаж
|
на шасси |
|
Стабилизация
|
напряжение |
|
Материал корпуса
|
Металл |
|
Степень защиты
|
IP20 |
|
Охлаждение
|
Естественная вентиляция |
|
Размеры
|
98х199х50 |
|
Количество каналов
|
1 |
|
Тип
|
AC-DC преобразователь |
