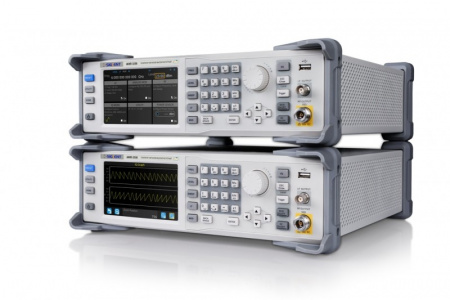

АКИП-3209 генератор сигналов высокочастотный

Технические параметры

Значение

Выходная частота

Диапазон

9 кГц … 4 ГГц

Дискретность установки

0,001 Гц

Пределы допускаемой
относительной погрешности
установки частоты

Стандартно: ±1×10-6
Опция: ±5×10-8
Есть вход сигнала внешней опорной частоты 10 МГц

Выходной уровень

Диапазон установки уровня выходного сигнала, 50 Ом

В скобках указано нормируемое значение

9 кГц ≤ f < 100 кГц

-110 … +7 дБм

(-110 … +4 дБм)

100 кГц ≤ f < 1 МГц

-110 … +15 дБм

(-110 … +13 дБм)

1 МГц ≤ f ≤ 4 ГГц

-140 … +26 дБм

(-130 … +20 дБм)

4 ГГц < f ≤ 6 ГГц

-130 … +24 дБм

(-120 … +20 дБм)

Разрешение

0,01 дБ

Погрешность установки

-110…-130 дБм

-90 дБм…-110 дБм

-40 дБм…-90 дБм

-40 дБм…+26 дБм

9 кГц ≤ f < 100 кГц

±0,9 дБ

±0,9 дБ

±1,1 дБ

100 кГц ≤ f ≤ 4 ГГц

±0,7 дБ

±0,7 дБ

± 1,1 дБ

±1,1 дБ

4 ГГц < f ≤ 6 ГГц

±0,7 дБ

±0,7 дБ

±1,1 дБ

±1,2 дБ

ALC вкл., температура 20˚С…30˚С.
ALC – автоматическая регулировка выходной мощности

КСВН

≤1,8 при уровне < 0 дБм

Защита выхода

Максимально допустимое обратное напряжение: 50 Впост
Максимальная обратная входная мощность: +30 дБм (1 мГц ≤ f ≤ 6 ГГц)

Плотность фазовых шумов

<-122 дБн/Гц при отстройке на 20 кГц от несущей 100 МГц
<-120 дБн/Гц при отстройке на 20 кГц от несущей 1 ГГц
<-106 дБн/Гц при отстройке на 20 кГц от несущей 4 ГГц
<-105 дБн/Гц при отстройке на 20 кГц от несущей 6 ГГц

Уровень гармонических искажений

<-30 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм

Уровень субгармонических искажений

<-48 дБн, 1 МГц < f ≤ 6 ГГц, уровень ≤+13 дБм
при отстройке от несущей >10 кГц

Уровень негармонических искажений

<-65 дБн, 1 МГц < f ≤ 4 ГГц, уровень ≤+13 дБм
<-56 дБн, 4 ГГц < f ≤ 6 ГГц, уровень ≤+13 дБм
при отстройке от несущей >10 кГц

Свипирование частота / уровень (ГКЧ)

Режим свипирования

Шаговый (линейный или логарифмический), по списку

Диапазон частот/уровня

Полный диапазон ВЧ выхода

Режим работы

Однократный непрерывный

Число точек свипирования

Шаговый режим: 2 … 65535
По списку: 2 … 500

Длительность точки

10 мс … 100 с (разрешение 0,1 мс)

Источник синхронизации

Внешний, внутренний, ручной

НЧ выход

Формы сигнала

Синус, прямоугольник, пила/треугольник, DC

Диапазон частот

0,1 Гц … 1 МГц – синус (разрешение: 0,01 Гц)
0,1 Гц … 20 кГц – прямоугольник, пила (разрешение: 0,01 Гц)

Выходной уровень (50 Ом)

1 мВпик-пик … 3 Впик-пик (разрешение: 1 мВ)

Постоянное смещение

Макс. 2,5 В – 0,5*Uвых (разрешение: 1 мВ)

Свипирование (ГКЧ)

Режим: линейный или логарифмический. Диапазон: 0,01 Гц … 1 МГц.
Длительность точки: 1 мс … 500 с (разрешение 0,1 мс).
Источник синхронизации: внешний, внутренний, ручной

Амплитудная модуляция (внутренняя / внешняя)

Диапазон установки коэффициента АМ

0 … 100 % (разрешение 0,1 %)

Погрешность установки коэффициента АМ, %

±(0,04·Кам+1), при Кам  ≤80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц

Частота модуляции

10 Гц … 100 кГц

Искажение

< 3 % (частота АМ 1 кГц, уровень 0 дБм, глубина АМ <80%)

Частотная модуляция (внутренняя / внешняя)

Девиация частоты

Макс. N*1 МГц

Погрешность установки девиации частоты (Df), Гц

±(0,02·Df+20)

Частота модуляции

10 Гц … 100 кГц

Коэффициент гармоник ЧМ

<1 % (частота ЧМ 1 кГц, девиация частоты ≤50 кГц)

Фазовая модуляция (внутренняя / внешняя)

Девиация фазы

N*5 рад

Разрешение

0,01 рад

Погрешность установки девиации фазы (Dφ), рад

±(0,02·Dφ + 0,05)

Частота модуляции

10 Гц … 100 кГц

Импульсная модуляция (внутренняя / внешняя)

Подавление в паузе

>70 дБн  (1 МГц < f ≤ 4 ГГц); > 65 дБн  (4 ГГц < f ≤ 6 ГГц)

Время нарастания/спада

≤50 нс

Период следования

40 нс …300 с

Генератор сигналов (внутренний / внешний)

Вид выходного сигнала

Одиночный или парный импульс (отрицательная полярность, положительная полярность)

Период следования

40 нс … 300 с (разрешение: 10 нс)

Длительность импульса

20 нс … 300 с (разрешение: 10 нс)

Задержка парного импульса

20 нс … 300 с (разрешение: 10 нс)

Источник синхронизации

Внешний, внутренний, ручной

Задержка внешнего запуска

140 нс … 300 с (разрешение: 10 нс)

Генератор пачек импульсов (Опция)

Число импульсов

1 … 2047

Число повторений

1 … 65535

Длительность импульса

20 нс – 300 с

Выходы / Выход

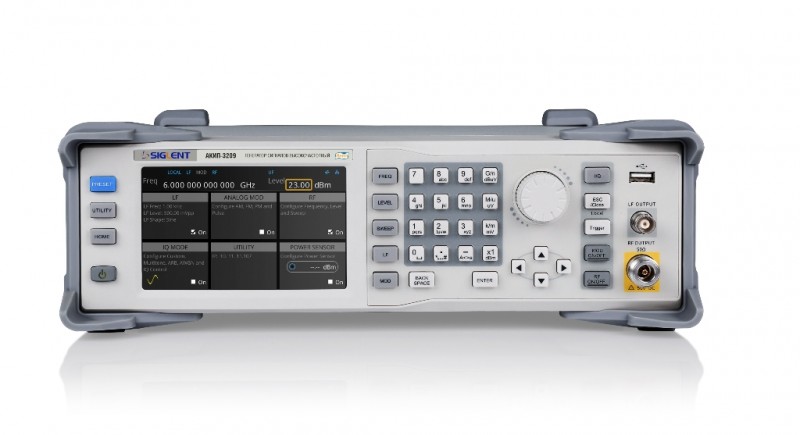

Передняя панель

ВЧ выход

N тип (мама), 50 Ом

НЧ выход

BNC тип (мама), 50 Ом

Задняя панель

Синхронизация вход/выход

BNC тип (мама), 100 кОм
5 В TTL

Внеш. модуляция вход

BNC тип (мама), высокоомный

Импульс вход/выход

BNC тип (мама), вход: высокоомный, выход: 50 Ом, CMOS 3,3 В

Выход ОГ
