Технические характериятики Генератора импульсов АКИП-3304
|
Технические параметры |
Значение |
|
|
Временные параметры |
Вид выходного сигнала |
Синхроимпульс, одиночный или парный импульс |
|
|
Период следования |
20 нс…10000 с |
|
|
Длительность импульса и задержка |
5 нс…10000 с |
|
|
Разрешение |
5 нс при временном интервале менее 4 с 10 мкс при временном интервале более 4 с |
|
|
Погрешность установки временного интервала |
±(5хТх10*-5 + 5 нс) |
|
|
Погрешность опорного источника частоты |
±5х10*-5 |
|
|
Время нарастания/спада |
Не более 10 нс |
|
|
Выброс |
Не более 10% при амплитуде импульса 5 Впик на 50 Ом |
|
|
Вход внешней опорной частоты |
5 и 10 МГц, 0,5 В скз |
|
Амплитудные параметры |
Каналы |
2 канала с регулируемой амплитудой, 1 канал ТТЛ |
|
|
Диапазон амплитуды |
Канал А: ±(25 мВпик...5Впик) на нагрузке 50 Ом с аттенюатором Канал В: ± (250 мВпик...5 Впик) на нагрузке 50 Ом Канал С: ТТЛ-уровень |
|
|
Разрешение |
10 мВпик |
|
|
Погрешность установки амплитуды |
±(2% + 25 мВпик) |
|
|
Диапазон смещений |
±(25 мВ...5В) на нагрузке 50 Ом |
|
|
Разрешение |
20 мВ |
|
|
Погрешность установки смещения |
±(5% + 25 мВ) |
|
|
Внутреннее сопротивление выхода |
50 Ом |
|
Синхрозапуск |
Режимы |
Внутренний, внешний, однократный |
|
|
Диапазон частот внешнего синхросигнала |
1 Гц…10 МГц (меандр) |
|
|
Диапапзон уровней внешнего синхросигнала |
1 Впик...20 Впик |
|
|
Сопротивление входа внешней синхронизации |
Более 100 кОм |
|
Высоковольтный усилитель (акип-3304, 3305) |
Входное сопротивление |
50 Ом для АКИП-3304,1 МОм - для АКИП-3305 |
|
|
Выходное напряжение |
±50 Впик для АКИП-3304 (до 1 МГц), коэф. усиления х10 ±150 Впик для АКИП-3305 (до 500 кГц), коэф. усиления х15 |
|
|
Выходной ток |
100 мА |
|
Общие данные |
Дисплей |
Индикатор ЖКИ 5,7 дюймов |
|
|
Напряжение питания |
230 В (± 15 %), 50 / 60 Гц, 50 Вт |
|
|
Габаритные размеры |
254 х 103 х 384 мм |
|
|
Масса |
3 кг (без усилителя) |
Описание Генератора импульсов АКИП-3304
Генераторы импульсов серии АКИП-3300 предназначены для формирования импульсов напряжения прямоугольной формы.

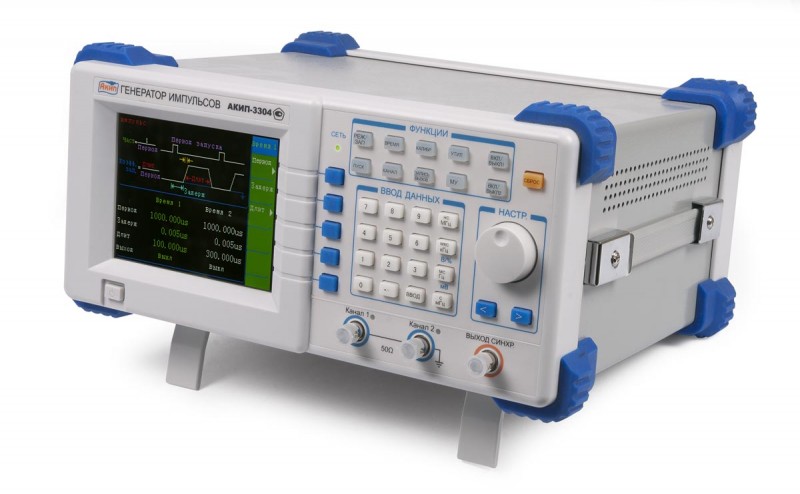

Конструктивно генераторы выполнены в виде компактного моноблока, на передней панели которого расположены органы управления и дисплей.
Принцип действия генераторов основан на технологии прямого цифрового синтеза. Частота формируемых импульсов напряжения на выходе генератора синхронизирована с частотой внутреннего или внешнего опорного генератора.
Генераторы выпускаются в виде следующих модификаций:АКИП-3301, АКИП-3302, АКИП-3303, АКИП-3304, АКИП-3305, АКИП-3307.
Модификации генераторов отличаются числом каналов с регулируемыми параметрами, расположением органов управления, типом индикатора и ненормируемыми функциональными режимами. Генераторы имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО
Комплектация генератора АКИП-3304
- Генератор АКИП-3304-1 шт.
- Шнур питания-1 шт.
- Соединительный кабель-2 шт.
Технические параметры (спецификация) и комплект поставки товара могут быть изменены производителем без предварительного уведомления.
Информация носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
