АКИП-3422/3 генератор сигналов многофункциональный

Технические параметры

АКИП-3422/1

АКИП-3422/2

АКИП-3422/3

Выходные

параметры

(КАН1/ КАН2)

Частотный диапазон (для синуса)

1 мкГц –200

МГц

1 мкГц –350

МГц

1 мкГц –500

МГц

Разрешение

1 мкГц

Погрешность установки частоты

±1*10-6

Частота дискретизаци

2,4 ГГц

(2хИнтерполяция)

Выходной уровень

(синус, 50 Ом)

1мВ-10 Впик-пик(≤ 40 МГц)

1мВ -5 Впик-пик (>40... 120МГц)

1мВ –2,5Впик-пик (>120... 160МГц)

1 мВ –1,5 Впик-пик (>160... 350МГц)

1 мВ –0,64Впик-пик (>350МГц)

Погрешность установки уровня

±(1%+1мВпп), 10 кГц син., 0 В смещение

Выходное сопротивлени

1 МОм/ 50 Ом

Синусоида

Коэффициент гармони

£-65 дБн от 0 до 1 МГц

<-60 дБн свыше 1МГц до 60МГц

<-50 дБн свыше 60МГц до 100МГц

<-40дБн свыше 100МГц до 200МГц

<-30 дБн свыше 200МГц до 300МГц

<-28 дБн свыше 300 МГц

КНИ (коэфф. нелин. искажений)

<0,075% (0 дБм, 10 Гц –20 кГц)

Негармонические составляющие

-60дБн ≤350МГц

-55дБн >350МГц

Прямоугольник

Частотный диапазон

1 мкГц – 80 МГц

1мкГц – 120 МГц

1 мкГц –120 МГц

Время нарастания/спад

≤2,4 нс

Выброс

<3% (100 кГц, 1 Впик-пик, 50 Ом)

Перестраиваемая скважность

10–90%

Джиттер (скз)

≤150 пс (1 Впик-пик, 50 Ом)

Выходной уровень (50 Ом)

1мВ -10 Впик-пик (≤ 20 МГц)

1мВ-5 Впик-пик (>20 МГц)

Пила, треугольник

Диапазон частот

1 мкГц –5 МГц

Нелинейность

<1%

Перестраиваемая скважность

0 –100%

Выходной уровень (50 Ом)

1 мВ -10 Впик-пик

Импульс

Диапазон частот

1 мкГц –80 МГц

1мкГц –150 МГц

1мкГц –150 МГц

Длительность импульс

От 3,3 нс (разрешение: 100 пс)

Погрешность установки длительности

±(0,01%+0,3нс)

Время нарастания/спада

от 2 нс (разрешение 100 пс)

Диапазон изменения скважности

0,001% -99,999%

Выброс

<3%(100 кГц, 1 Впик-пик, 50 Ом, фронт 2 нс)

Джиттер (скз)

≤100 пс (1 Впик-пик, 50 Ом)

Выходной уровень (50 Ом)

1 мВ -10 Впик-пик≤ 20 МГц)

1 мВ -5 Впик-пик(>20 МГц)

Белый шум

Полоса частот (-3дБ)

80 МГц –200 МГц

80 МГц–350 МГц

80МГц –500 МГц

Выходной уровень (50 Ом

1 мВ –0,54Вскз

Произвольная

форма (СПФ)

Диапазон частот

1 мкГц–50 МГц

Длина памяти

2 –20 М точек

Разрешение ЦАП

16 бит

Частота дискретизации (максимальна

300 МГц (TrueArb), 1,2 ГГц (DDS)

Джиттер (скз)

≤100 пс

Выходной уровень (50 Ом)

1 мВ -10 Впик-пик(≤ 20 МГц)

1 мВ -5 Впик-пик(>20 МГц)

Пакетный режим

Формы сигналов

Синус, прямоугольник, пила, треугольник,

произвольная (СПФ), импульс

Частота несущей

2 мГц –200 МГц

2мГц –350 МГц

2мГц –500 МГц

Виды запуска

По счету (1 ... 1000000 имп. –при мин. длит. 1 мкс), непрерывный, по строб-импульсу)

Нач./конеч. фаза

0°-+360°

Период повторения

1 мкс –1000 с ±1%

Источник строб-импульса

Внешний, внутренний

Источник синхронизации

Внешний, внутренний, ручной

АМ, ЧМ

Формы несущей

Синус, прямоугольник, пила, треугольник,

произвольная

Источник модуляци

Внешний/внутренний

Модулирующее колебание (внутренне

Синус, прямоугольник, пила, треугольник, шум, произвольная (частота 1 мГц–1 МГц)

Коэффициент АМ

0-120 % (АМ)

Девиация ЧМ

0 МГц–100 МГц

0 МГц –175 МГц

0 МГц –250 МГц

ФМ

Формы несущей

Синус, прямоугольник, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Синус, прямоугольник, пила, треугольник, шум, произвольная(частота 1 мГц –1 МГц)

Диапазон установки девиации фазы

º -360,0º

ЧМН, АМН

Формы несущей

Синус, прямоугольник, пила, произвольная

Источник модуляции

Внешний/внутренний

Модулирующее колебание (внутреннее)

Меандр (скважность 50 %, частота 1 мГц

–1 МГц)

ШИМ

Формы несущей

Импульс

Модулирующее колебание (внутреннее

Синус, прямоугольник, пила, произвольная, шум

Диапазон частот

1 мГц –1 МГц

Источник модуляции

Внешний/внутренний

ГКЧ

Формы несущей

Синус, прямоугольник, пила, произвольная

Время качания

1 мс -500 с ±1 %

Закон качания

Линейный или логарифмический

Тип качания

Возрастание или убывание

Источник синхронизация

Внешний, внутренний, ручной

Частотомер

Частотный диапазон

100 мГц-400 МГц

Измерения

Частота, период, +/-длительность, скважность

Вход

1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл

Чувствительность

100 мВскз (<100 МГц), 200 мВскз(100 -200 МГц),500 мВскз (> 200 МГц

I/Q (опция)

Символьная скорость

50 Симв/с –37,5М Симв/с

Разрешение ЦАП

16 бит

Типы модуляции

2ASK, 4ASK, 8ASK, BPSK, QPSK, 8PSK, DBPSK, DQPSK, D8PSK,8QAM, 16QAM, 32QAM, 64QAM, 128QAM, 256QAM, 2FSK, 4FSK,8FSK, 16FSK, MSK, MultiTone, пользовательская

Шаблон

N7, PN9, PN15, PN23, пользовательский

Выходной уровень

1мВскз –0,5 Вскз (50 Ом, )

Несущая частота

200 МГц

350 МГц

500 МГц

ПСДП

Скорость передачи данных (макс.

160 Мбит/с

300 Мбит/с

300 Мбит/с

Длина последовательности

2m-1, m = 3,4 ..., 32

Время нарастания

2 нс –1 мкс

1 нс –1 мкс

1нс –1 мкс

Выходной уровень (50 Ом)

1 мВ -10 Впик-пик(≤ 40 Мбит/с)1 мВ -5 Впик-пик (>40 -240 Мбит/с)1 мВ –2,5 Впик-пик (>240 Мбит/с)

Параметры

дополнительных

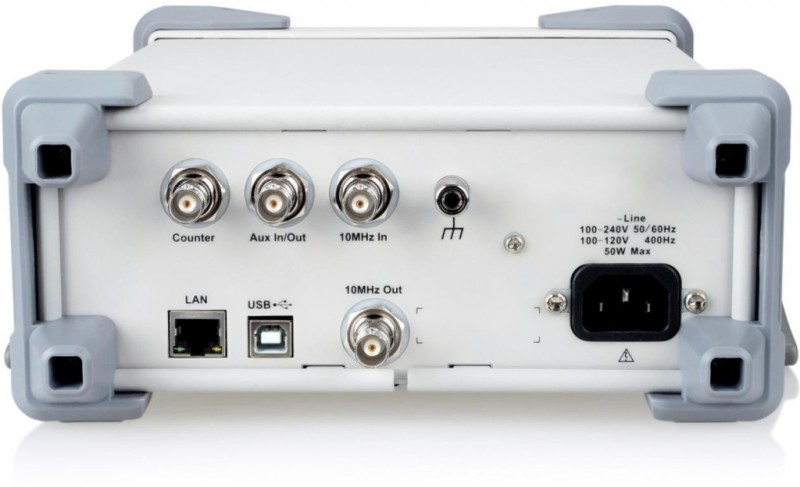

Вход/выход внешнего опорного сигнала

10 МГц; входной уровень:1,4 Впик-пик(5 кОм); выходной уровень: 3,3 Впик-пик (50 Ом)

Входов/выходов

Вход внешней синхронизации

(AUX)

Входной уровень: 5,5 Вмакс;время отклика: ≤600 нс; входное сопротивление: 100 кОм; длительность импульса: от 100 нс

Выход сигнала синхронизации

(AUX)

выходной уровень:3,8 В; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц

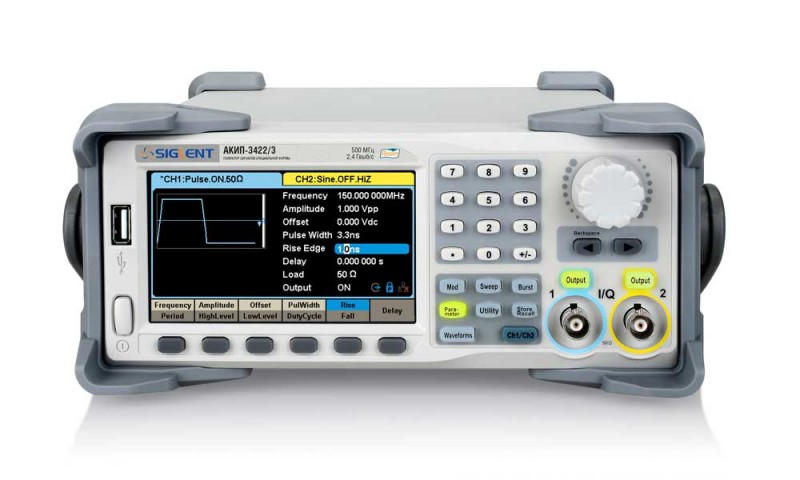

Описание Генератора сигналов многофункционального АКИП-3422/3

• 2 канала (два независимых выхода)
• Диапазон частот (синус): 1 мкГц – 200 МГц (АКИП-3422/1), 1 мкГц – 350 МГц (АКИП-3422/2), 1 мкГц – 500 МГц (АКИП-3422/3); для меандра до 120 МГц (в зависимости от модели)
• Разрешение по частоте 1 мкГц
• Разрядность ЦАП 16 бит; память СПФ 20 МБ
• Частота дискретизации до 2,4 ГГц (2хИнтерполяция)
• Широкий динамический диапазон 80 дБ
• Использование прямого цифрового синтеза (DDS)
• Технология TrueArb для формирования достоверных сигналов произвольной формы
• Внутренний опорный генератор: ±1x10-6
• Стандартные формы сигнала (5 видов): синусоидальный, прямоугольный, треугольный/пила, импульс, белый шум
• Генерация выходного сигнала с заданными частотными компонентами (до 10-й гармоники)
• Режим формирования сигнала произвольной формы до 50 МГц
• Виды модуляции: АМ, DSB-AM, ЧМ, ФМ, АМн, ЧМн, ШИМ
• Опция IQ модуляции.
• Режим: ГКЧ (свипирование), формирование пакета (Burst) 1 …1000000 импульсов (при мин. длит. 1 мкс), период повтор. пакетов 1 мкс…1000 с, нач. фаза 0° - 360°
• Генерация псевдослучайной двоичной последовательности (ПСДП/PRBS): битрейт до 300 Мбит/с.
• Вход внешнего ОГ (10 МГц), вспомогательный вход/выход (синхронизация/модуля5ция)
• Частотомер: 100 мГц - 400 МГц
• Интерфейс USB, LAN, опция GPIB
• ПО для формирования сигналов СПФ (EasyWave)
• Цветной графический сенсорный дисплей (диаг. 11 см, 480х272)

Комплектация Генератора сигналов многофункционального АКИП-3422/3

• Генератор АКИП-3422/3-1 шт.
• Шнур питания-1 шт.
• Кабель USB-1 шт.
• Кабель BNC-2 шт
• Руководство по эксплуатации-1 шт.
